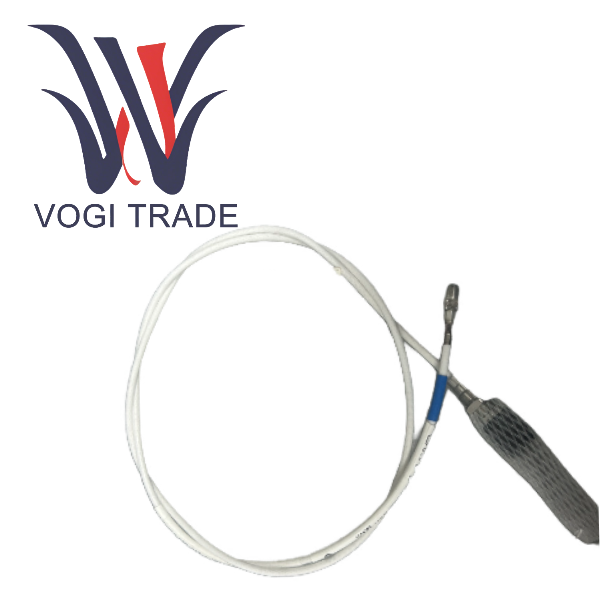

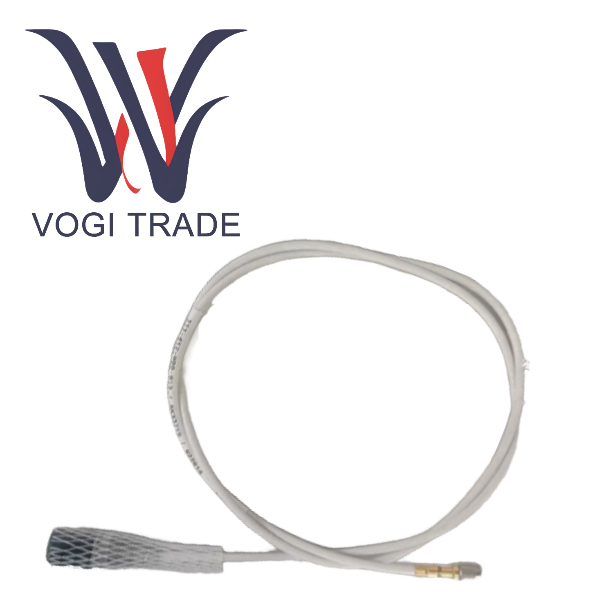

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05

ภาพรวมผลิตภัณฑ์

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 เป็นเซ็นเซอร์ดิสเพลสเมนต์กระแสไหลวนแบบไม่สัมผัสประสิทธิภาพสูงที่ผลิตโดย Parker Meggitt ผลิตภัณฑ์ TQ412 อยู่ในกลุ่มผลิตภัณฑ์ระบบการวัดแบบปิด และได้รับการออกแบบมาโดยเฉพาะสำหรับการวัดการสั่นสะเทือนสัมพัทธ์และการเคลื่อนตัวตามแนวแกนของเพลากลที่กำลังหมุนในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงอย่างแม่นยำ

รหัสรุ่นจะถูกแยกวิเคราะห์ดังนี้

111-412-000-013    หมายเลขผลิตภัณฑ์พื้นฐาน ซึ่งระบุเซ็นเซอร์ซีรีส์ TQ412

A1                         ตัวเลือกด้านสิ่งแวดล้อม ระบุรุ่นมาตรฐานอุตสาหกรรม โดยไม่มีใบรับรองการป้องกันการระเบิด

B1                         ประเภทเกลียว, M10 x 1 เกลียวเมตริก

E050                      ความยาวสายเคเบิลในตัว สายโคแอกเชียล FEP ในตัว 5.0 เมตร ± 0.5 เมตร

F2                         การป้องกันเสริม สายยางสแตนเลสยืดหยุ่นพร้อมปลอก FEP

G050                     ความยาวท่อแบบยืดหยุ่น ท่อป้องกันที่มีความยาว 5.0 เมตร

H05                       ความยาวรวมของระบบ เซ็นเซอร์นี้ได้รับการออกแบบเพื่อสร้างห่วงโซ่การวัดที่สมบูรณ์ยาว 5 เมตร ในการกำหนดค่านี้ เนื่องจากสายเคเบิลในตัวยาว 5 เมตรแล้ว จึงไม่จำเป็นต้องต่อสายเคเบิล EA402 เพิ่มเติม

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 เป็นเซ็นเซอร์แบบ Reverse Mount ซึ่งมีลักษณะพิเศษคือการนำสายสัญญาณออกจากด้านหลังของเซ็นเซอร์แทนที่จะผ่านเกลียวสำหรับติดตั้ง การออกแบบนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีพื้นที่การติดตั้งจำกัด ไม่สามารถเดินสายไฟจากส่วนหน้าได้ หรือในกรณีที่จำเป็นต้องนำสายเคเบิลออกไปตามเส้นทางเฉพาะ เช่น ตัวเรือนแบริ่งด้านใน ในปลอกแคบ หรือใกล้ข้อต่อ

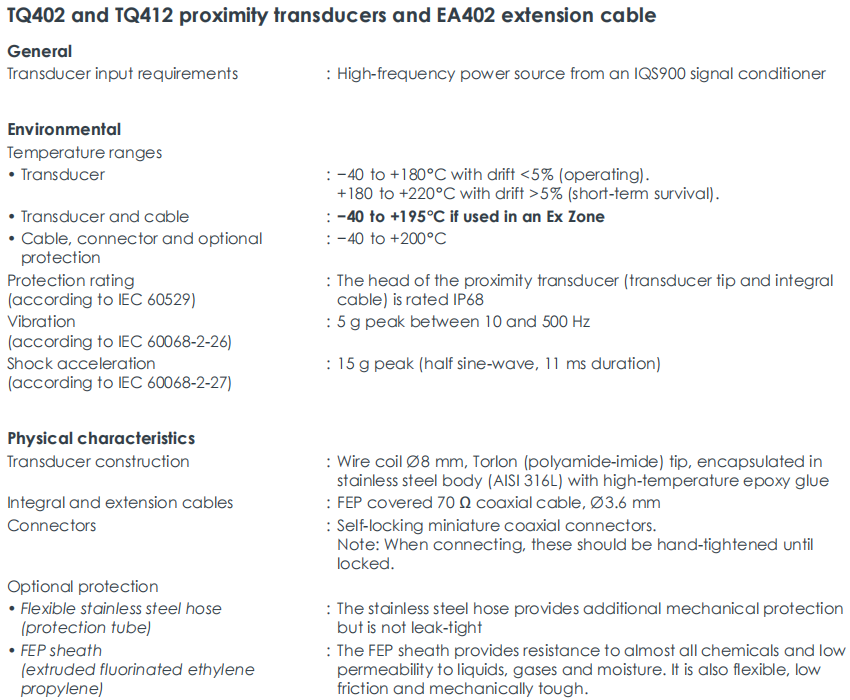

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

หลักการวัด   Eddy Current

การตอบสนองความถี่       DC ถึง 20 kHz (-3 dB)

ขนาดโพรบ                     เส้นผ่านศูนย์กลางโพรบ Ø 8.2 มม. ขนาดประแจหกเหลี่ยม 14 มม.

ช่วงอุณหภูมิในการทำงาน

ตัวเซนเซอร์                                -40°C ถึง +180°C

อุณหภูมิการอยู่รอดระยะสั้น    +180°C ถึง +220°C

เซ็นเซอร์และสายเคเบิล                      -40°C ถึง +195°C

ความสามารถในการป้องกันการสั่นสะเทือน                  5g สูงสุด

ความสามารถในการต้านทานแรงกระแทก            สูงสุด 15 กรัม

คำสั่งซื้อนี้ได้รับการกำหนดค่าด้วยพารามิเตอร์เฉพาะ

เธรด                                  M10 x 1 เมตริก

ความยาวสายเคเบิลในตัว E               5.0 ม. ± 0.5 ม.

การป้องกันเสริม F2             ท่อสแตนเลสแบบยืดหยุ่น + ปลอก FEP

ข้อดีของปลอก FEP       TQ412 ทนทานต่อสารเคมีเกือบทั้งหมด มีความสามารถในการซึมผ่านของเหลว ก๊าซ และความชื้นต่ำมาก และยังมีความยืดหยุ่น ค่าสัมประสิทธิ์แรงเสียดทานต่ำ และความทนทานทางกลที่ดีเยี่ยม

ความยาวท่ออ่อน G             5.0ม. ตามกฎการสั่งซื้อ ความยาวสูงสุด = ความยาวของสายเคเบิลในตัว - 200 มม. = 4.8 ม. ในที่นี้ควรเข้าใจ G050 ว่าเป็นความยาวป้องกันที่มีประสิทธิภาพซึ่งครอบคลุมสายเคเบิลส่วนใหญ่

ความยาวรวมของระบบ H             5 เมตร

คุณสมบัติการทำงานของผลิตภัณฑ์

การออกแบบหลักของโครงสร้างแบบติดตั้งกลับด้านเพื่อแก้ไขปัญหาการติดตั้งขั้นรุนแรง

รูปแบบทางกายภาพทำให้สามารถดึงสายสัญญาณออกจากส่วนท้ายของตัวเซ็นเซอร์ได้ในแนวแกน แทนที่จะลอดผ่านส่วนหน้าของเกลียว ซึ่งช่วยให้วางสายเคเบิลได้อย่างอิสระตามแนวแกนหรือแนวรัศมีหลังจากติดตั้งเซ็นเซอร์แล้ว หลีกเลี่ยงปัญหาที่ไม่สามารถเดินสายเซ็นเซอร์แนวตั้งแบบดั้งเดิมได้เนื่องจากพื้นที่ด้านหน้าไม่เพียงพอ

สถานการณ์การใช้งานทั่วไป

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 สามารถติดตั้งในรูตาบอดภายในตัวเรือนแบริ่งได้ โดยไม่มีพื้นที่ปฏิบัติการด้านหน้า

พื้นที่แคบใกล้กับข้อต่อ ช่องซีล หรือผนังด้านในของท่อ

ในสถานการณ์ที่ต้องนำสายเซนเซอร์หลายเส้นออกจากด้านเดียวกันเพื่อทำให้การจัดวางถาดสายเคเบิลง่ายขึ้น

ข้อได้เปรียบทางวิศวกรรมสะท้อนให้เห็นในการลดข้อจำกัดในการออกแบบกลไกบนจุดตรวจสอบลงอย่างมาก เปลี่ยนตำแหน่งสำคัญที่ "ไม่สามารถวัดได้" เดิมเป็นตำแหน่ง "ที่วัดได้" และเพิ่มอัตราการครอบคลุมของการรับรู้สถานะเครื่องจักรโดยรวม
