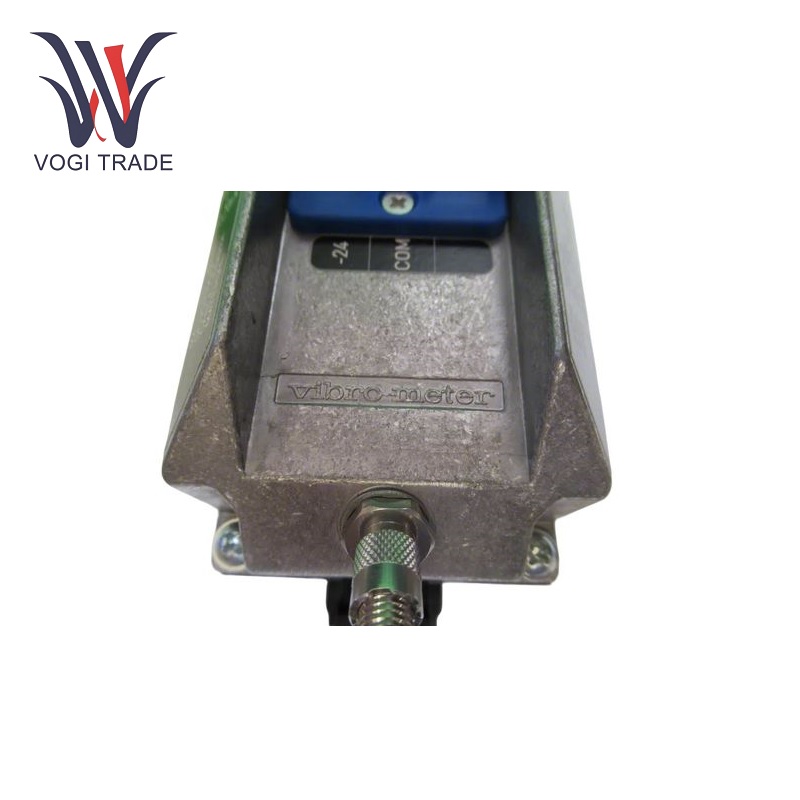

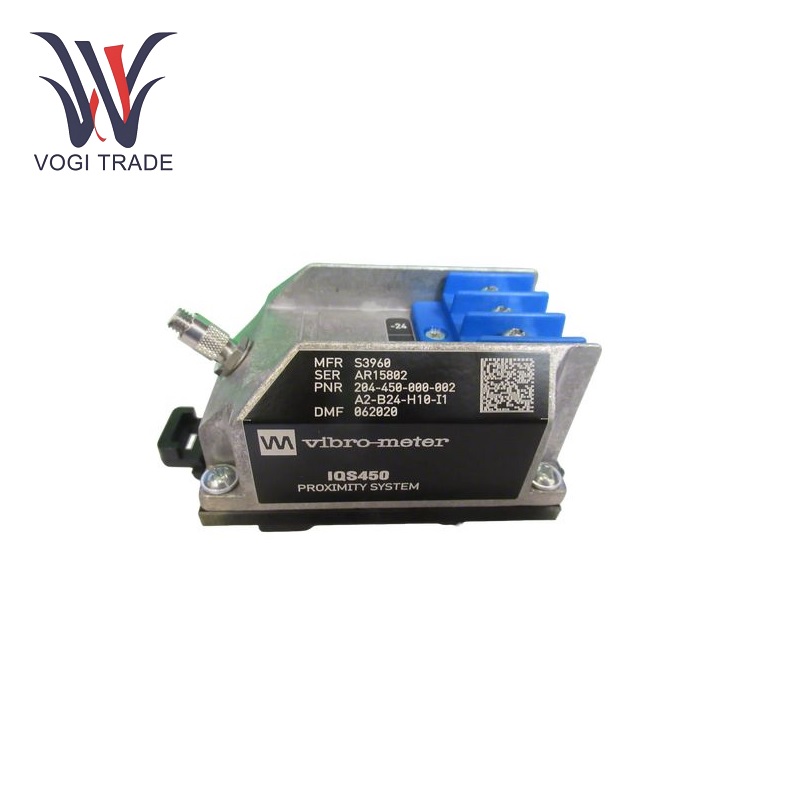

การสั่นสะเทือน IQS450

พารามิเตอร์การใช้งาน

ประเภทเอาต์พุต: การสั่นสะเทือน IQS450-2-wire กระแสเอาต์พุต, แรงดันเอาต์พุต-3-wire เมื่อเอาต์พุตปัจจุบันเป็น ช่วงช่องว่างปัจจุบันคือ -15.5 ถึง -20.5 และช่วงไดนามิกคือ 5mA (ตัวเก็บประจุเอาต์พุต 1nF; ตัวเหนี่ยวนำเอาต์พุต 100μH) เมื่อแรงดันไฟฟ้าขาออก ช่องว่างแรงดันไฟฟ้าจะอยู่ระหว่าง -1.6 ถึง -17.6V ช่วงไดนามิกคือ 16V และความต้านทานเอาต์พุตคือ 500Ω

ข้อกำหนดด้านพาวเวอร์ซัพพลาย: ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการกำหนดค่าเอาต์พุตทั้งสองคือ -20 ถึง -32 โวลต์ เอาต์พุตกระแสแบบ 2 สายต้องการกระแสในช่วง -15.5 ถึง -20.5mA ในขณะที่เอาต์พุตแรงดันไฟฟ้าแบบ 3 สายต้องการกระแส -13mA±1mA โดยมีสูงสุด -25mA

ระบบการวัด: ออกแบบมาโดยเฉพาะสำหรับพรอกซิมิตี้เซนเซอร์ TQ โดยมีระบบการวัดที่กำหนดค่าได้สูงเพื่อการวัดความใกล้เคียงอย่างแม่นยำ

ความถี่: ใช้กันอย่างแพร่หลายในช่วงความถี่ตั้งแต่ DC ถึง 20,000Hz สามารถวัดและประมวลผลสัญญาณได้หลากหลาย และสามารถตรวจจับการสั่นสะเทือนและปรากฏการณ์ที่เกิดจากการใกล้เคียงได้อย่างมีประสิทธิภาพ

ช่วงอุณหภูมิในการทำงาน: ช่วงอุณหภูมิในการทำงานคือ -30°C ถึง 85°C อุณหภูมิในการเก็บรักษาอยู่ที่ -40°C ถึง 85°C และความชื้นสูงสุดคือ 95% ไม่มีการควบแน่นและการควบแน่น 100% (แต่ไม่มีการแช่) เหมาะสำหรับ ใช้ในสภาพแวดล้อมต่างๆ

ระดับการป้องกัน: อุปกรณ์มีระดับการป้องกัน IP40 ซึ่งสามารถต้านทานวัตถุแข็งที่มีขนาดใหญ่กว่า 1 มม. และน้ำกระเซ็นได้ จึงรับประกันการทำงานปกติภายใต้สภาวะทางอุตสาหกรรมทั่วไป

การรับรองพื้นที่อันตราย: Vibration IQS450 ได้รับการรับรองทั้ง ex ia และ ex na และการออกแบบและโครงสร้างช่วยให้สามารถทำงานได้ในสภาพแวดล้อมที่อาจเกิดการระเบิด จึงปรับปรุงความปลอดภัยและความน่าเชื่อถือเมื่อทำงานในพื้นที่อันตราย

คุณสมบัติผลิตภัณฑ์

การปรับสภาพสัญญาณ: สามารถใช้เป็นการปรับสภาพสัญญาณคุณภาพสูงสำหรับพรอกซิมิตี้เซนเซอร์ TQ โดยจะแปลงสัญญาณจากเซ็นเซอร์ให้อยู่ในรูปแบบที่เหมาะสำหรับการประมวลผลและการส่งสัญญาณเพิ่มเติม ซึ่งจะช่วยปรับปรุงคุณภาพและความเสถียรของสัญญาณ

ฟังก์ชั่นการถ่ายโอนที่กำหนดค่าได้: ฟังก์ชันการถ่ายโอนใน Vibration IQS450 สามารถกำหนดค่าได้สูง ทำให้ผู้ใช้สามารถปรับช่วงการวัด ความไว และความยาวรวมของระบบการวัดให้เป็นไปตามเกณฑ์การใช้งานเฉพาะ ซึ่งจะช่วยเพิ่มความอเนกประสงค์ของอุปกรณ์ ทำให้สามารถปรับให้เข้ากับโหมดการวัดต่างๆ และการกำหนดค่าเซ็นเซอร์ เพื่อให้ได้ผลลัพธ์การวัดที่แม่นยำและเชื่อถือได้

ตัวเลือกเอาต์พุตสำหรับการส่งสัญญาณระยะไกล/ระยะกลาง: Vibration IQS450 มีตัวเลือกการส่งสัญญาณที่หลากหลาย รวมถึงเอาต์พุตกระแสสำหรับการส่งสัญญาณระยะไกล หรือตัวเลือกเอาต์พุตแรงดันไฟฟ้าสำหรับระยะห่างปานกลาง เอาต์พุตกระแสไฟเหมาะสำหรับสถานการณ์ที่การส่งสัญญาณได้รับผลกระทบจากความต้านทานและการรบกวนในระยะทางไกลมากกว่า ในขณะที่เอาต์พุตแรงดันไฟฟ้าจะตอบสนองความสมบูรณ์ที่มีประสิทธิภาพสำหรับการส่งสัญญาณในระยะทางที่สั้นกว่า

ความเข้ากันได้กับระบบ VM600: Vibration IQS450 เชื่อมต่อกับระบบ VM600 ซึ่งเป็นระบบป้องกันและตรวจสอบเครื่องจักรที่ครอบคลุม ความเข้ากันได้นี้ช่วยให้มั่นใจได้ถึงการผสานรวมที่ราบรื่นและเชื่อถือได้เข้ากับการตั้งค่าการตรวจสอบที่มีอยู่ อำนวยความสะดวกในการปฏิบัติงาน และปรับปรุงการประมวลผลและการจัดการข้อมูล

การวินิจฉัยในตัว: อุปกรณ์อาจมีการวินิจฉัยในตัวซึ่งจะตรวจสอบความสมบูรณ์ของระบบการวัดอย่างต่อเนื่อง รวมถึงเซ็นเซอร์ สายเคเบิล และตัวปรับสัญญาณด้วย ซึ่งจะช่วยตรวจจับความล้มเหลวหรือความผิดปกติของระบบก่อนเวลาอันควร ช่วยให้สามารถตอบสนองการบำรุงรักษาก่อนเวลาและลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

การใช้งาน

การใช้อวกาศ: Vibration IQS450 ใช้กันอย่างแพร่หลายในภาคการบินและอวกาศเพื่อตรวจสอบการสั่นสะเทือนของใบมีดและระยะห่างของปลายที่ระดับเครื่องยนต์ของเครื่องบิน การตั้งค่าเหล่านี้ช่วยเตือนล่วงหน้าถึงความล้มเหลวที่อาจเกิดขึ้น และส่งเสริมการบำรุงรักษาแบบคาดการณ์โดยการตรวจสอบพารามิเตอร์อย่างต่อเนื่อง เช่น ระยะห่างของปลายใบมีดและระดับการสั่นสะเทือน เพื่อให้มั่นใจว่าเครื่องยนต์เครื่องบินทำงานอย่างปลอดภัยและราบรื่น

การผลิตไฟฟ้า: Vibration IQS450 สามารถใช้ในโรงไฟฟ้าพลังความร้อน ไฟฟ้าพลังน้ำ และนิวเคลียร์ เพื่อตรวจสอบการสั่นสะเทือนของใบพัดกังหันและระยะห่างของอุปกรณ์ ช่วยให้อุปกรณ์ผลิตไฟฟ้าได้รับประสิทธิภาพและความน่าเชื่อถือสูงสุด ป้องกันความล้มเหลว และประหยัดค่าบำรุงรักษา

การผลิตภาคอุตสาหกรรม: ในกระบวนการผลิตทางอุตสาหกรรมต่างๆ เช่น การผลิตยานยนต์ เครื่องสั่นสะเทือน IQS450 ใช้ในการตรวจสอบการสั่นสะเทือนและความใกล้เคียงของอุปกรณ์การผลิต รวมถึงมอเตอร์ ปั๊ม และสายพานลำเลียง การตรวจสอบนี้ช่วยให้ผู้ผลิตตรวจจับและแก้ไขปัญหาทางกลได้ตั้งแต่ระยะเริ่มต้น ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิต ลดการหยุดทำงาน และปรับปรุงคุณภาพผลิตภัณฑ์

อุตสาหกรรมน้ำมันและก๊าซ: เครื่องสั่นสะเทือน IQS450 ใช้ในกิจกรรมการสำรวจและการผลิตในแหล่งน้ำมันและก๊าซภายใต้สภาวะที่มีการแข่งขันสูงและเกิดการระเบิดได้
