เบนท์ลี่ เนวาดา 133388-02

ภาพรวมผลิตภัณฑ์

133388-02 คือโมดูลมาตรวัดความเร็ว 3500/50 เปิดตัวโดย Bently Nevada ซึ่งเป็นบริษัทในเครือของ Baker Hughes 133388-02 เป็นส่วนประกอบสำคัญในระบบตรวจสอบสภาพและป้องกันกลไก 3500 ออกแบบมาเป็นพิเศษสำหรับการวัดความเร็วที่มีความแม่นยำสูง การป้องกันความเร็วเกิน การตรวจจับความเร็วเป็นศูนย์ สัญญาณเตือนถอยหลัง และการตรวจสอบความเร่งของโรเตอร์ของอุปกรณ์ที่กำลังหมุน

โมดูลนี้ใช้การออกแบบที่มีความกว้างเดียวและสามารถเสียบเข้ากับชั้นวางมาตรฐาน 3500 ได้โดยตรง โมดูลมาตรวัดรอบสามารถรับสัญญาณจากเซ็นเซอร์มาตรวัดความเร็วได้ถึงสองช่องสัญญาณอิสระ ด้วยเทคโนโลยีการประมวลผลสัญญาณดิจิตอลขั้นสูง ระบบจะคำนวณค่าความเร็วที่แม่นยำ และขับเคลื่อนเอาต์พุตรีเลย์เพื่อกระตุ้นอินเตอร์ล็อคการป้องกันโดยอิงตามลอจิกสัญญาณเตือนที่ผู้ใช้กำหนด ในขณะเดียวกัน โมดูลมาตรวัดความเร็วรอบยังให้เอาต์พุตอะนาล็อก 4-20mA ซึ่งผสานรวมข้อมูลความเร็วในการหมุนแบบเรียลไทม์เข้ากับระบบ DCS หรือ SCADA ของโรงงานได้อย่างราบรื่น เพื่อให้มีการตรวจสอบแบบรวมศูนย์ 133388-02 เป็นรากฐานสำคัญในการรับประกันการดำเนินงานที่ปลอดภัย เชื่อถือได้ และมีประสิทธิภาพของสินทรัพย์หมุนเวียนที่สำคัญ

คุณสมบัติการทำงานของผลิตภัณฑ์

การรับรู้สถานะของเครื่องจักรหลายมิติ

การตรวจสอบความเร็วพื้นฐานให้การอ่านความเร็วแบบเรียลไทม์ที่มีช่วงกว้างและมีความแม่นยำสูง

สามารถตั้งค่าการป้องกันความเร็วเกินได้ด้วยการเตือนสองระดับแยกกันสำหรับการเตือนล่วงหน้าและการปิดระบบที่เป็นอันตราย สามารถตั้งโปรแกรมหน่วงเวลาได้เพื่อป้องกันการสะดุดโดยไม่ตั้งใจ

การตรวจจับความเร็วเป็นศูนย์สามารถระบุได้อย่างแม่นยำว่าเครื่องจักรหยุดสนิทหรือไม่ ซึ่งเป็นสิ่งสำคัญสำหรับการหมุนวงล้อและลอจิกการสตาร์ท-ดับเครื่อง

การตรวจจับแบบย้อนกลับสามารถระบุและแจ้งเตือนการหมุนย้อนกลับของเพลา ปกป้องอุปกรณ์จากความเสียหายที่เกิดจากสภาพการทำงานที่ผิดปกติ

สัญญาณเตือนการเร่งความเร็วของโรเตอร์จะตรวจสอบอัตราการเปลี่ยนแปลงของความเร็วในการหมุน และสามารถใช้เพื่อตรวจจับข้อผิดพลาดชั่วคราว เช่น ไฟกระชากและการหยุดนิ่ง

การประมวลผลสัญญาณและการปรับตัวที่ยืดหยุ่น

โหมดทริกเกอร์เกณฑ์สองเท่า

ภายใต้เกณฑ์อัตโนมัติ โมดูล 133388-02 จะปรับระดับทริกเกอร์โดยอัตโนมัติ ทำให้เหมาะสำหรับการใช้งานที่แอมพลิจูดของสัญญาณมีเสถียรภาพ

ภายใต้ Manual Threshold ผู้ใช้สามารถตั้งค่าระดับทริกเกอร์ได้อย่างแม่นยำภายในช่วง + 9.5Vdc ถึง -23.5Vdc และยังสามารถตั้งค่าฮิสเทรีซีสได้ตั้งแต่ 0.2 ถึง 2.5V ซึ่งช่วยลดการกระตุ้นที่ผิดพลาดที่เกิดจากสัญญาณกระวนกระวายใจได้อย่างมีประสิทธิภาพ เหมาะอย่างยิ่งสำหรับเครื่องเก่าที่มีคุณภาพสัญญาณไม่ดี

ความเข้ากันได้ของเซ็นเซอร์ที่ครอบคลุมรองรับโพรบกระแสวนที่ต้องใช้แหล่งจ่ายไฟภายนอกและปิ๊กอัพแมกนีโตอิเล็กทริกที่ขับเคลื่อนด้วยตนเอง พร้อมปรับให้เข้ากับสถานการณ์การใช้งานที่หลากหลาย

ความสามารถในการบูรณาการระบบและการวินิจฉัยที่แข็งแกร่ง

เอาต์พุตมาตรฐาน 4-20mA จะส่งเอาต์พุตพารามิเตอร์หลัก เช่น ความเร็วในการหมุนและความเร่งเป็นสัญญาณมาตรฐานอุตสาหกรรม ซึ่งอำนวยความสะดวกในการผสานรวมกับระบบระดับบน

เอาต์พุตบัฟเฟอร์ที่แผงด้านหน้าให้สัญญาณเซ็นเซอร์ดิบคุณภาพสูง ช่วยให้วิศวกรนอกสถานที่ใช้ตัวรวบรวมข้อมูลแบบพกพาสำหรับการวินิจฉัยข้อผิดพลาดและการวิเคราะห์สเปกตรัม

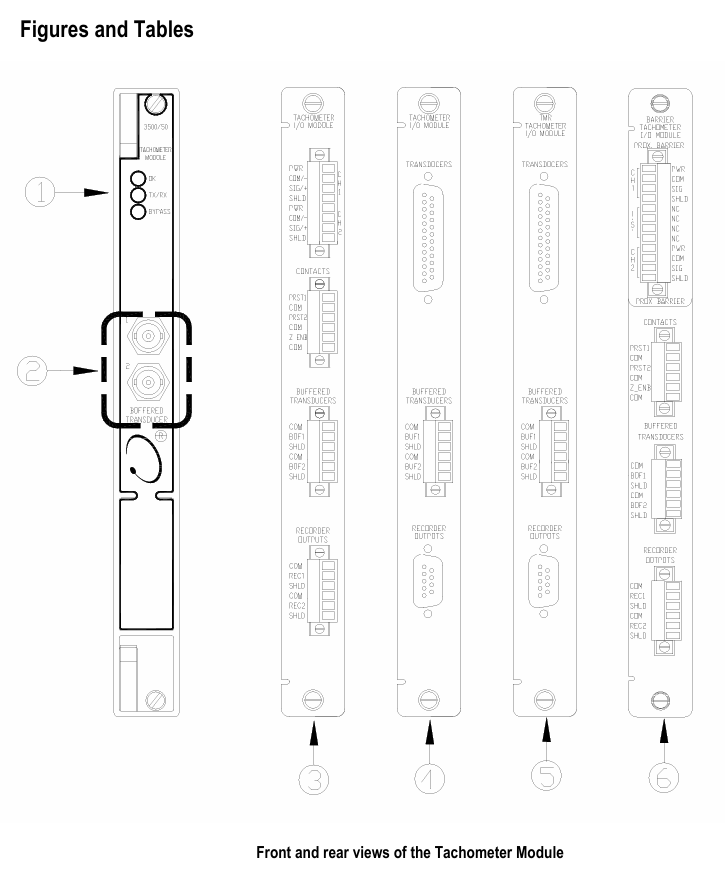

ไฟ LED ที่แผงด้านหน้าสามดวงของ 133388-02 ช่วยให้บุคลากรฝ่ายบำรุงรักษาได้รับข้อมูลที่เข้าใจง่ายเกี่ยวกับสถานะสุขภาพ สถานะการสื่อสาร และโหมดการทำงานของโมดูล ทำให้การตรวจสอบและการแก้ไขปัญหารายวันทำได้ง่ายขึ้นอย่างมาก

ดาวน์โหลดแผ่นข้อมูล
