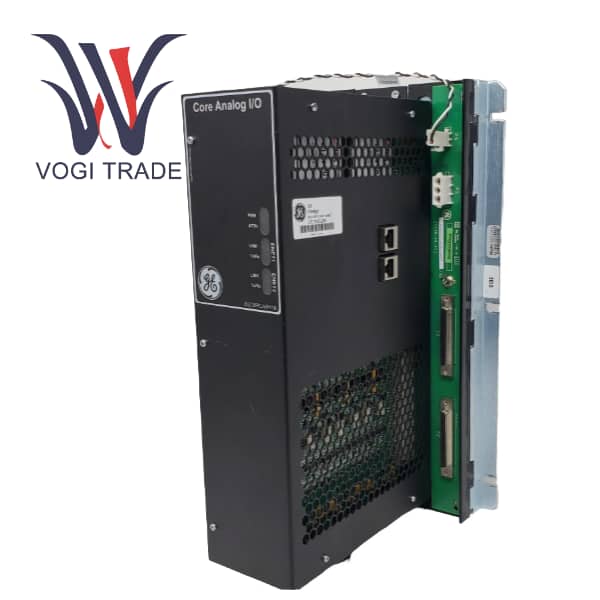

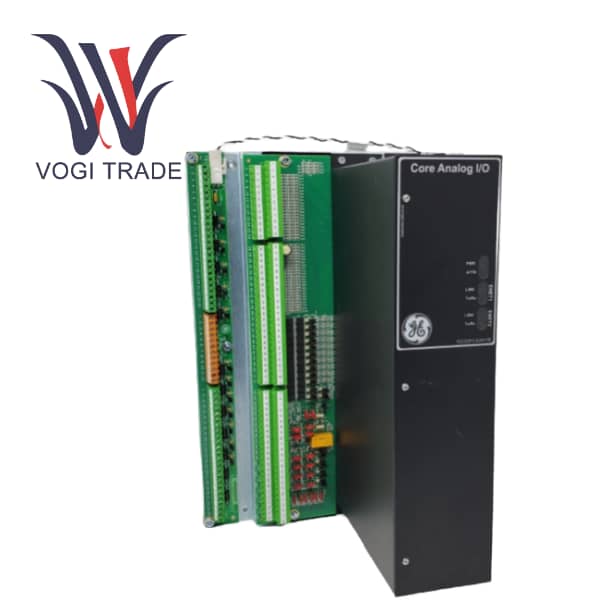

จีอี IS400TCASH1AFD

ภาพรวมผลิตภัณฑ์

IS400TCASH1AFD เป็นส่วนหนึ่งของโมดูลอะนาล็อกหลัก PCAA ในระบบควบคุม General Electric (GE) Mark VIe เป็นโมดูลอินพุต/เอาท์พุตสัญญาณอะนาล็อกระดับอุตสาหกรรมที่มีประสิทธิภาพสูง ความน่าเชื่อถือสูง ออกแบบมาสำหรับระบบควบคุมกังหันแก๊ส โดยให้ความสามารถในการประมวลผลสัญญาณอะนาล็อกอย่างกว้างขวาง และรองรับการเชื่อมต่อกับเซ็นเซอร์และแอคทูเอเตอร์ทางอุตสาหกรรมที่หลากหลาย รวมถึงเทอร์โมคัปเปิล, ลูปกระแส 4-20mA, LVDT (หม้อแปลงดิฟเฟอเรนเชียลแบบแปรผันเชิงเส้น), เซอร์โวไดรฟ์ และสัญญาณการสั่นสะเทือน (แผ่นดินไหว)

คุณสมบัติที่สำคัญ

อินเทอร์เฟซสัญญาณหลายตัว

GE IS400TCASH1AFD รองรับสัญญาณเทอร์โมคัปเปิลได้สูงสุด 25 สัญญาณ (ครอบคลุมประเภท E, J, K, T และ S)

อินพุตกระแสไฟ 4-20mA จำนวน 10 ช่อง โดยสองช่องสามารถกำหนดค่าเป็นอินพุตแรงดันไฟฟ้า 4-20mA หรือ ±10V ได้

เอาต์พุต 4-20mA สองตัวและเอาต์พุต 4-20mA ซ้ำซ้อน (TMR) สามตัว (ใช้งานผ่าน TCAT)

เอาต์พุตกระตุ้น LVDT 6 ช่องและอินพุตป้อนกลับ LVDT 12 ช่อง

ไดร์เวอร์เซอร์โวคอยล์ 6 ช่อง แต่ละช่องรองรับเอาต์พุต 10mA

อินพุตเซ็นเซอร์สั่นสะเทือน 12 ช่อง

อินพุตพัลส์ TTL 2 ช่อง และ pu แม่เหล็ก 2 ช่องอินพุตการไหลอื่น ๆ

การออกแบบที่มีความน่าเชื่อถือสูง

รองรับการกำหนดค่าโหมดเดียว สองโหมด และซ้ำซ้อนสาม (TMR)

ID อิเล็กทรอนิกส์ในตัวช่วยให้แน่ใจว่าโมดูล แผงขั้วต่อ และสายเคเบิลตรงกันอย่างถูกต้อง

ฟังก์ชันการป้องกันประกอบด้วยการสตาร์ทแบบนุ่มนวล การจำกัดกระแส และการจัดการพลังงาน

ตัวเลือกการกำหนดค่าที่ยืดหยุ่น

การกำหนดค่าโมดูล การสอบเทียบ และการวินิจฉัยสามารถทำได้ผ่าน ToolboxST

รองรับอัตราเฟรม 40ms และ 10ms

แผงขั้วต่อ TCAT ซึ่งเป็นอุปกรณ์เสริมช่วยให้สามารถกระจายสัญญาณไปยังโมดูล PCAA หลายโมดูลได้

ข้อมูลจำเพาะทางเทคนิค

มีอินพุตแรงดันไฟฟ้า 28V DC ±5% ผ่านทางอินเทอร์เฟซ P5

ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง -30°C ถึง +65°C

อินเทอร์เฟซการสื่อสารของ GE IS400TCASH1AFD เป็นพอร์ตอีเทอร์เน็ต RJ45 คู่ (ENET1/ENET2) รองรับ 10/100 Mbps

บอร์ดเทอร์มินัลโมดูลคอร์อะนาล็อก

มีไฟแสดงสถานะสามดวง: PWR (กำลังไฟ), ATTN (สถานะ) และ LINK/TxRx (เครือข่าย)

ประเภทเทอร์มินอล: เทอร์มินอลสไตล์ยุโรปแบบเสียบปลั๊ก 120 อัน

ขนาด: 33.02 ซม. × 17.8 ซม. (13 นิ้ว × 7 นิ้ว)

การใช้งาน

การควบคุมกังหันก๊าซ (GCV, IGV, SRV ฯลฯ)

ระบบควบคุมกระบวนการทางอุตสาหกรรม

โรงไฟฟ้า อุตสาหกรรมน้ำมันและก๊าซ ระบบขับเคลื่อนเรือ

จำเป็นต้องมีระบบการรับและปรับสภาพสัญญาณอะนาล็อกที่มีความน่าเชื่อถือสูง

การวินิจฉัยและการบำรุงรักษา

โมดูลอะนาล็อกหลักมีฟังก์ชันวินิจฉัยตัวเองในตัว ซึ่งรวมถึง: การตรวจสอบแหล่งจ่ายไฟ การตรวจจับวงจรเปิด/การลัดวงจรของสัญญาณ แรงดันอ้างอิงและการตรวจสอบสุขภาพ ADC/DAC และการป้องกัน "การทำลายตัวเอง" ของเอาท์พุตเซอร์โว

ผู้ใช้สามารถดูรหัสสัญญาณเตือนโดยละเอียดและคำแนะนำการใช้งานผ่าน ToolboxST

ความเข้ากันได้

GE IS400TCASH1AFD เข้ากันได้อย่างสมบูรณ์กับโมดูลและตัวควบคุม Mark VIe I/O ทั้งหมด

บอร์ดเทอร์มินัลโมดูลคอร์อะนาล็อกรองรับการใช้ร่วมกับบอร์ดกราวด์ที่มีฉนวนหุ้ม JGPA และบอร์ดเทอร์มินัล TCAT
