รายละเอียดสินค้า

ผลิต	จีอี
หมายเลขรุ่น	DS200RTBAG2AHC
หมายเลขการสั่งซื้อ	DS200RTBAG2AHC
แคตตาล็อก	-
ประเทศต้นกำเนิด	สหรัฐอเมริกา
รหัส HS	85389091
มิติ	16 ซม.* 16 ซม. * 12 ซม
มิติการบรรจุ	18 ซม.* 18 ซม. * 14 ซม
น้ำหนัก	0.8กก

พารามิเตอร์ทางเทคนิค

จำนวนรีเลย์: 10 (K20–K29)

ประเภทรีเลย์:K20–K26: DPDT (โยนสองครั้งสองขั้ว) K27–K29: 4PDT (โยนสองครั้งสี่ขั้ว)

แรงดันไฟฟ้าคอยล์: 24 V DC (กลุ่ม G2)

คะแนนการติดต่อ: รีเลย์ DPDT: 10 A 4PDT รีเลย์: 1 A

การป้องกัน I/O: วาริสเตอร์โลหะออกไซด์ 130 V AC (MOV)

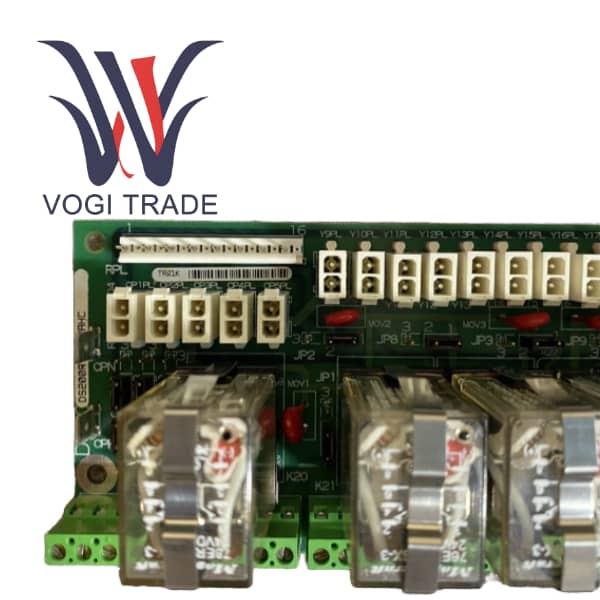

ตัวเชื่อมต่อที่สำคัญ: RPL (16 พิน), OPTPL (2 พิน), C1PL–C5PL, Y9PL–Y37PL ฯลฯ

จุดขั้วต่อ: 52 ขั้วต่อสำหรับรีเลย์ I/O (K20–K26)

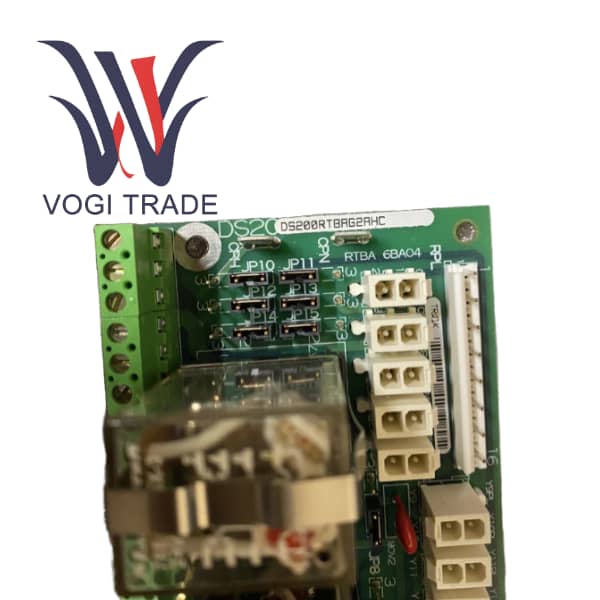

การกำหนดค่า: กำหนดค่าได้ผ่านจัมเปอร์ (JP1–JP15) สำหรับแหล่งพลังงานและการกำหนดเส้นทางสัญญาณ

การติดตั้ง: ยึดกับบอร์ด ยึดด้วยสกรูเข้ากับแท่นรอง

ภาพรวมผลิตภัณฑ์

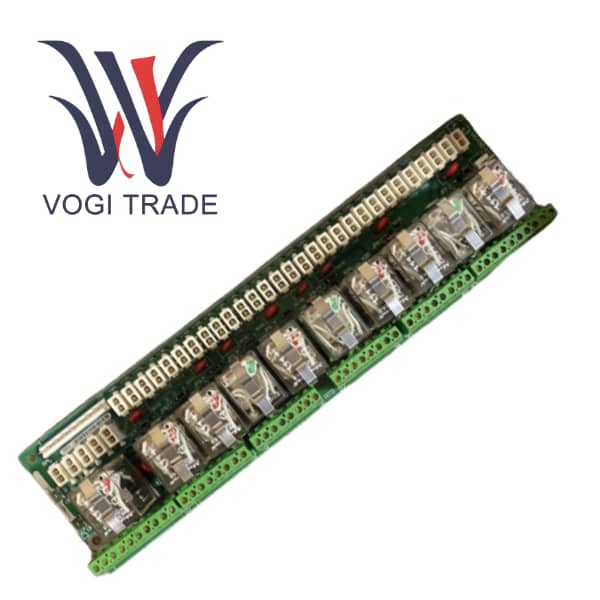

GE DS200RTBAG2AHC เป็นองค์ประกอบสำคัญในบอร์ดเทอร์มินัลรีเลย์ของซีรีส์ General Electric RTBA DS200RTBAG2AHC เป็นบอร์ดขยายเสริมสำหรับไดรฟ์อุตสาหกรรมและตู้กระตุ้น มีรีเลย์ที่กำหนดค่าได้ 10 ตัว เพื่อปรับปรุงตรรกะการควบคุม การจัดการอินเทอร์เฟซ และความสามารถเอาต์พุตในระบบอัตโนมัติที่ซับซ้อน

เนื่องจากเป็นรุ่นกลุ่ม G2 บอร์ดนี้ได้รับการออกแบบให้มีแรงดันไฟฟ้าคอยล์ 24V DC คุณลักษณะนี้ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์ในสภาพแวดล้อมอุตสาหกรรมสมัยใหม่ที่ถูกครอบงำโดยระบบควบคุม DC แรงดันต่ำ เช่น ระบบที่ใช้ PLCS และ DCS ช่วยให้สามารถบูรณาการโดยตรงและทำให้สถาปัตยกรรมระบบโดยรวมง่ายขึ้น

คุณสมบัติ

คอยล์ 24V DC ทำงานที่แรงดันไฟฟ้าต่ำเพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับระบบควบคุมที่ทันสมัย เพิ่มความปลอดภัยให้กับผู้ปฏิบัติงาน และสามารถเชื่อมต่อโดยตรงกับ PLCS เซ็นเซอร์ และอุปกรณ์แรงดันต่ำอื่นๆ

ความเข้ากันได้ของระบบที่สมบูรณ์ได้รับการออกแบบมาโดยเฉพาะสำหรับการบูรณาการไดรฟ์และระบบควบคุมอุตสาหกรรมของ GE ต่างๆ ได้อย่างราบรื่น ทำให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือ

บอร์ดเทอร์มินัลรีเลย์มีการออกแบบที่แข็งแกร่งและเชื่อถือได้ รีเลย์ I/OS ทั้งหมดติดตั้งอุปกรณ์ป้องกันไฟกระชาก MOV ซึ่งต้านทานแรงดันไฟกระชากและการรบกวนชั่วคราวได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

DS200RTBAG2AHC ใช้การออกแบบรีเลย์แบบเสียบได้ และติดตั้งไฟแสดงสถานะ LED อิสระ ช่วยให้ตรวจจับข้อผิดพลาดได้อย่างรวดเร็ว สามารถเปลี่ยนรีเลย์แยกต่างหากได้โดยไม่ต้องแยกชิ้นส่วนแผงวงจรทั้งหมด ช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

ความเข้ากันได้ของระบบที่สมบูรณ์ได้รับการออกแบบมาโดยเฉพาะสำหรับการบูรณาการไดรฟ์และระบบควบคุมอุตสาหกรรมของ GE ต่างๆ ได้อย่างราบรื่น ทำให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือ

ช่วงการใช้งาน

แรงดันไฟฟ้าทำงาน 24V DC ของ DS200RTBAG2AHC ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์การใช้งานทางอุตสาหกรรมสมัยใหม่ต่างๆ

เนื่องจากเป็นโมดูลส่วนขยายเอาต์พุตสำหรับตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLCS) และระบบควบคุมแบบกระจาย (DCS) ส่วนขยายอินเทอร์เฟซ PLC และ DCS สามารถแปลงสัญญาณควบคุมเดี่ยวให้เป็นคำสั่งเอาต์พุตแยกหลายคำสั่งเพื่อขับเคลื่อนอุปกรณ์ภาคสนามต่างๆ

เมื่อรวมเข้ากับระบบขับเคลื่อนมอเตอร์สมัยใหม่ เช่น GE Mark V และ Mark VI แล้ว จะส่งสัญญาณควบคุมเสริมสำหรับพัดลมระบายความร้อนและปั๊ม และส่งคืนสถานะการทำงาน (การทำงาน/พร้อม/ทำงานผิดปกติ) ไปยังอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรและระบบตรวจสอบ

DS200RTBAG2AHC สามารถรวมเข้ากับระบบควบคุม 24V DC มาตรฐานการผลิตสมัยใหม่ได้โดยตรง โดยไม่จำเป็นต้องใช้โมดูลแปลงแรงดันไฟฟ้าเพิ่มเติม

ให้การแยกทางไฟฟ้าระหว่างอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่มีความละเอียดอ่อน (เช่น ขั้วต่อเอาต์พุต PLC) และอุปกรณ์ภาคสนาม เพื่อปกป้องตัวควบคุมจากสัญญาณรบกวนทางไฟฟ้าและแรงดันไฟฟ้าชั่วขณะ

เปรียบเทียบกับซีรีย์ RTBA

คุณสมบัติ	DS200RTBAG2AHC (G2)	DS200RTBAG1AHC (G1)	DS200RTBAG3AHC (G3)
สภาพแวดล้อมการควบคุมทั่วไป	ระบบ PLC/DCS สมัยใหม่ แผงแรงดันไฟฟ้าต่ำ	ระบบควบคุมอุตสาหกรรมรุ่นเก่า แผงไฟฟ้ากระแสตรงแรงดันสูง	ระบบที่มีมาตรฐานการควบคุมกำลังไฟ AC
ข้อได้เปรียบที่สำคัญ	บูรณาการโดยตรงกับลอจิก 24V ที่ทันสมัย ความปลอดภัยที่เพิ่มขึ้น ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกสำหรับคอยล์หากใช้ไฟ LTB	เหมาะสำหรับโครงสร้างพื้นฐานที่มีอยู่ซึ่งมีกำลังควบคุม 110V DC	เข้ากันได้โดยตรงกับแหล่งพลังงานควบคุม AC ทั่วไป
เหมาะสำหรับ	การติดตั้งใหม่ การอัพเกรดระบบ และสภาพแวดล้อมที่คำนึงถึงความปลอดภัยซึ่งต้องใช้แรงดันไฟฟ้าต่ำ	การบำรุงรักษาหรือดัดแปลงระบบ GE รุ่นเก่าที่ออกแบบด้วยการควบคุม 110V DC	โรงงานที่มีการควบคุมไฟฟ้ากระแสสลับเป็นมาตรฐานและพร้อมใช้งาน
แรงดันไฟฟ้าคอยล์	24 โวลต์กระแสตรง	110 โวลต์กระแสตรง	115 โวลต์และ
ความสามารถในการเปลี่ยนกันได้	ใช้งานแทนกันได้กับ G1/G3 ในระดับระบบ แต่เฉพาะในกรณีที่แหล่งพลังงานคอยล์ตรงกับพิกัดของบอร์ดเท่านั้น บอร์ดทางกายภาพมีรูปแบบและฟังก์ชันเหมือนกัน ยกเว้นคอยล์รีเลย์
