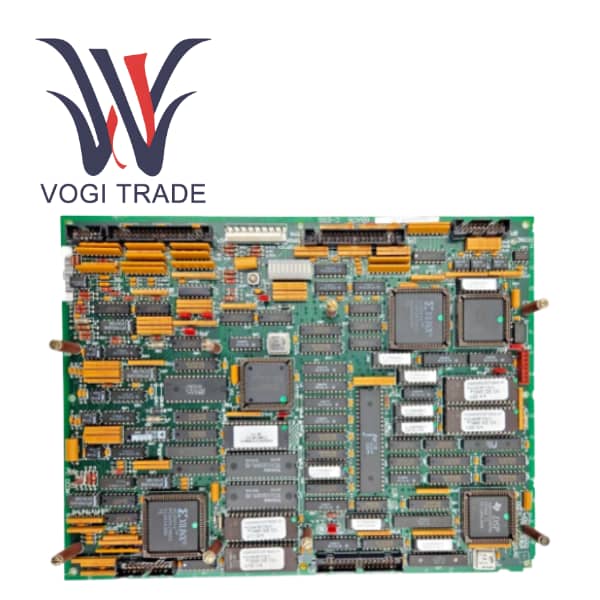

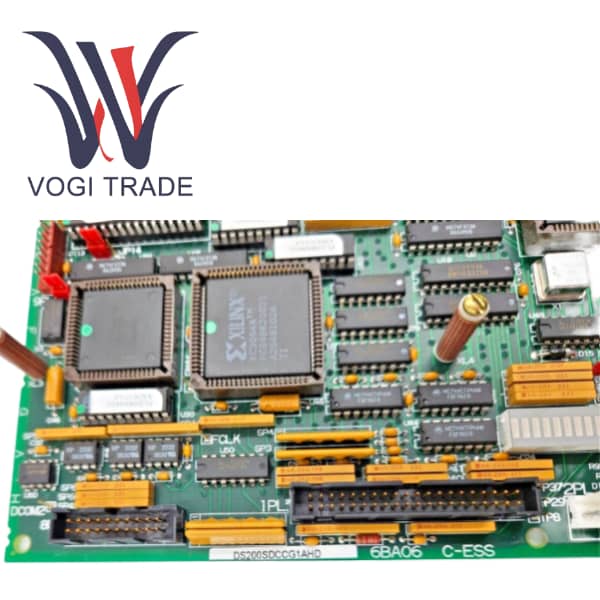

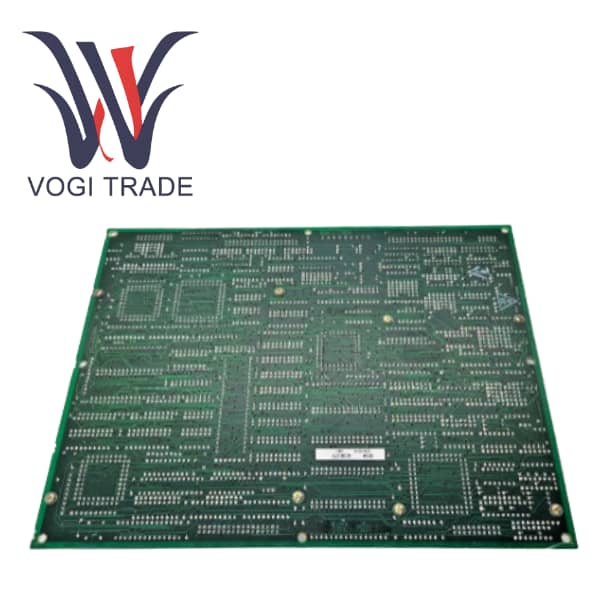

จีอี DS200SDCCG1AGD

พารามิเตอร์การทำงาน

ซีรี่ส์ผลิตภัณฑ์: SDCC (การ์ดควบคุมไดรฟ์)

กลุ่ม: G1 (สำหรับไดรฟ์ AC2000, DC2000, EX2000)

หน่วยความจำออนบอร์ด: DS200SDCCG1AGD Shared RAM สามารถเข้าถึงได้ด้วยโปรเซสเซอร์หลายตัวเพื่อการจัดการข้อมูลที่ราบรื่น

EPROM สี่ชุด (U11, U12, U22, U23): จัดเก็บข้อมูลการกำหนดค่าที่ตั้งโปรแกรมไว้จากโรงงาน

EEPROM หนึ่งตัว (U9): จัดเก็บพารามิเตอร์ที่ปรับฟิลด์ได้

กำลังไฟฟ้าเข้า: DS200SDCCG1AGD รับผ่านขั้วต่อ 2PL จากบอร์ดจ่ายไฟ/อินเทอร์เฟซ: ±5V, ±15V, ±24V DC

ตัวเชื่อมต่อ:

แปดตัวเชื่อมต่อหลักสำหรับการสื่อสารระบบ:

อินเทอร์เฟซ 1PL, 2PL  กับพาวเวอร์ซัพพลาย/บอร์ดอินเทอร์เฟซ (IMCP ฯลฯ)

อินเทอร์เฟซ 3PL  พร้อมการ์ดสื่อสาร LAN (SLCC)

อินเทอร์เฟซ 6PL, 8PL  กับบอร์ดเทอร์มินัลของไดรฟ์ (NTB/3TB หรือ STBA) เพื่อการจัดการสัญญาณ I/O ที่ครอบคลุม

อินเทอร์เฟซ 7PL  กับการ์ดประมวลผลสัญญาณ (SPC/SPCB) - ไม่มีในรุ่น G3

11PL  เอาต์พุตเป็นเมตร - ไม่มีในรุ่น G3

ไฟแสดงการวินิจฉัย ไฟ LED สิบดวงที่แสดงรหัสความผิดปกติโดยละเอียดในรูปแบบ BCD (ข้อบกพร่อง 1-399) หรือไบนารี (ข้อบกพร่อง 400-1023) นอกจากนี้ยังสามารถกำหนดค่าให้แสดงตัวแปรรันไทม์แบบคร่าวๆ ได้

สินค้าโอเว่อร์Una EEPROM (U9): memorizza i parametri regolabili sul campo.

GE DS200SDCCG1AGD เป็นองค์ประกอบหลักของระบบควบคุม DIRECTO-MATIC® 2000 ของ General Electric ซึ่งทำหน้าที่เป็นการ์ดควบคุมไดรฟ์ (SDCC) ประสิทธิภาพสูง การ์ดควบคุมไดรฟ์ GE ได้รับการออกแบบมาเพื่อทำหน้าที่เป็น "สมอง" สำหรับไดรฟ์มอเตอร์ AC/DC และตัวกระตุ้น โดยผสานรวมวงจรควบคุมหลักและซอฟต์แวร์ระบบ

ในฐานะผลิตภัณฑ์ Group G1 DS200SDCCG1AGD มีไว้สำหรับแอปพลิเคชันไดรฟ์ AC2000, DC2000 และ EX2000 เป็นหลัก การ์ดใบนี้ใช้สถาปัตยกรรมที่มีโปรเซสเซอร์สามตัวขั้นสูงพร้อมการแลกเปลี่ยนข้อมูลความเร็วสูงผ่าน RAM แบบพอร์ตคู่ ทำให้สามารถจัดการกับอัลกอริธึมควบคุมมอเตอร์ที่ซับซ้อน การจัดการระดับระบบ และการโต้ตอบ I/O แบบเรียลไทม์

คุณสมบัติผลิตภัณฑ์

ความสามารถในการประมวลผลแบบมัลติคอร์อันทรงพลัง ในสถาปัตยกรรมที่มีโปรเซสเซอร์สามตัว แต่ละหน่วยมีหน้าที่รับผิดชอบงานเฉพาะ เพื่อให้มั่นใจว่าการดำเนินการโปรแกรมควบคุมที่ซับซ้อนมีความเร็วสูงและแม่นยำ และเหมาะสำหรับการควบคุมเวกเตอร์ที่มีประสิทธิภาพสูงหรือแอปพลิเคชันเซอร์โว

ความสามารถของอินเทอร์เฟซ I/O ที่ครอบคลุม ให้อินเทอร์เฟซดิจิทัล อนาล็อก ตัวเข้ารหัส และอินเทอร์เฟซการสื่อสารแบบอนุกรม (RS-232C, RS-422) ที่สมบูรณ์แบบ สามารถเชื่อมต่อและประมวลผลสัญญาณจากมอเตอร์ เซ็นเซอร์ ตัวควบคุมหลัก และอุปกรณ์ต่อพ่วง

ฟังก์ชั่นการวินิจฉัยและการบำรุงรักษาขั้นสูง

การวินิจฉัย LED อัจฉริยะสามารถระบุรหัสข้อผิดพลาดได้อย่างรวดเร็วผ่านโหมดการกะพริบ ซึ่งช่วยลดเวลาในการแก้ไขปัญหาได้อย่างมาก

การออกแบบจุดทดสอบหลายจุดบนบอร์ดรองรับการวัดสัญญาณที่สะดวกและการดีบักวงจรโดยใช้ออสซิลโลสโคปหรือมัลติมิเตอร์

การออกแบบจัมเปอร์ฮาร์ดแวร์และพารามิเตอร์ซอฟต์แวร์ที่รวมกัน (จัดเก็บไว้ใน EEPROM) สามารถปรับให้เข้ากับประเภทของไดรฟ์ อุปกรณ์ป้อนกลับ และตรรกะการควบคุมที่แตกต่างกันได้อย่างยืดหยุ่น

การทำให้เป็นโมดูลและความสามารถในการปรับขนาด GE DS200SDCCG1A รองรับการติดตั้งบอร์ดเสริม (เช่น การ์ดสื่อสาร LAN SLCC และการ์ดประมวลผลสัญญาณ SPC) ซึ่งอำนวยความสะดวกในการขยายระบบ

DS200SDCCG1A มีวิธีรีเซ็ตหลายวิธี รวมถึงปุ่มรีเซ็ตออนบอร์ด อินพุตรีเซ็ตระยะไกล และการรีเซ็ตฮาร์ดแวร์เฝ้าระวังอัตโนมัติ เพื่อให้มั่นใจว่าระบบจะกู้คืนจากสถานะที่ผิดปกติได้อย่างปลอดภัย

การติดตั้ง

งานเตรียมการ

ก่อนการติดตั้ง โปรดทำความสะอาดแผงวงจรอีกครั้งและตรวจสอบให้แน่ใจว่าการตั้งค่าจัมเปอร์ของแผงวงจรใหม่นั้นเหมือนกับการตั้งค่าจัมเปอร์ของต้นฉบับทุกประการเพื่อหลีกเลี่ยงข้อผิดพลาดในการติดตั้ง

ความสนใจ

โปรดติดตั้งแผงวงจรทดแทนในถุงป้องกันเพื่อหลีกเลี่ยงความเสียหาย เมื่อใช้งาน ให้จับขอบแผงวงจรแล้ววางบนพื้นผิวเรียบ คุณสามารถเสียบสายเคเบิลที่น่าสงสัยบนแผงวงจรที่ชำรุดเข้ากับแผงวงจรใหม่ได้โดยตรง ทำเครื่องหมายแล้วเชื่อมต่อใหม่โดยไม่ต้องบัดกรี

ขอบเขตการสมัคร

การ์ดควบคุมนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับแพลตฟอร์มไดรฟ์อุตสาหกรรม GE DIRECTO-MATIC 2000 การใช้งานทั่วไปได้แก่:

GE DS200SDCCG1AGD, üç fazlı AC endüksiyon motorlarını veya senkron motorları kontrol etmek amacıyla AC2000 AC değişken frekanslı sürücüler için kullanılır ve fanlar, pompalar, kompresörler ve konveyörler gibi uygulama senaryoları için uygundur.

การ์ดควบคุมไดรฟ์ GE ใช้สำหรับไดรฟ์ DC2000 DC เพื่อควบคุมมอเตอร์กระแสตรง และเหมาะสำหรับสถานการณ์การใช้งานที่ต้องการแรงบิดสตาร์ทสูงและการควบคุมความเร็วที่แม่นยำ เช่น เครื่องรีดและเครื่องม้วน

การ์ดใบนี้ใช้เพื่อควบคุมกระแสกระตุ้นของเครื่องกำเนิดไฟฟ้าในระบบกระตุ้น EX2000

ในอุปกรณ์อัตโนมัติ เหมาะสำหรับสถานการณ์ที่ต้องการประสิทธิภาพไดนามิกสูงและอัลกอริธึมการควบคุมที่ซับซ้อน ซึ่งฟังก์ชันของตัวประมวลผลร่วม DSP มีความสำคัญอย่างยิ่ง

เปรียบเทียบกับซีรีส์ SDCC
