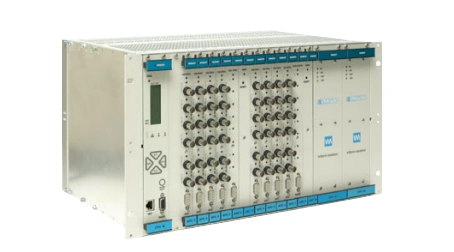

ระบบ VM600
1. VM600 เฟรมระบบ
หากคุณต้องการทราบข้อมูลเพิ่มเติมโปรดคลิกที่หน้ารายละเอียดผลิตภัณฑ์
https://www.vogi-interl.com/abe040-204-040-100-015.html
1. คุณลักษณะ
»ผลิตภัณฑ์ Vibro-Meter®
» 19″ กรอบมาตรฐาน, 6U สูง
»โครงสร้างอลูมิเนียม
»การออกแบบแบบแยกส่วน, การ์ด TSI และ TDM สามารถแชร์เฟรมเดียวกันได้
»การติดตั้งตู้หรือแผง
» Backplane VME Bus, Support/Raw/Oc/Tacho Bus
»แหล่งจ่ายไฟซ้ำซ้อนพร้อมสัญญาณเตือนความล้มเหลวของไฟฟ้า
2.Dเขียน

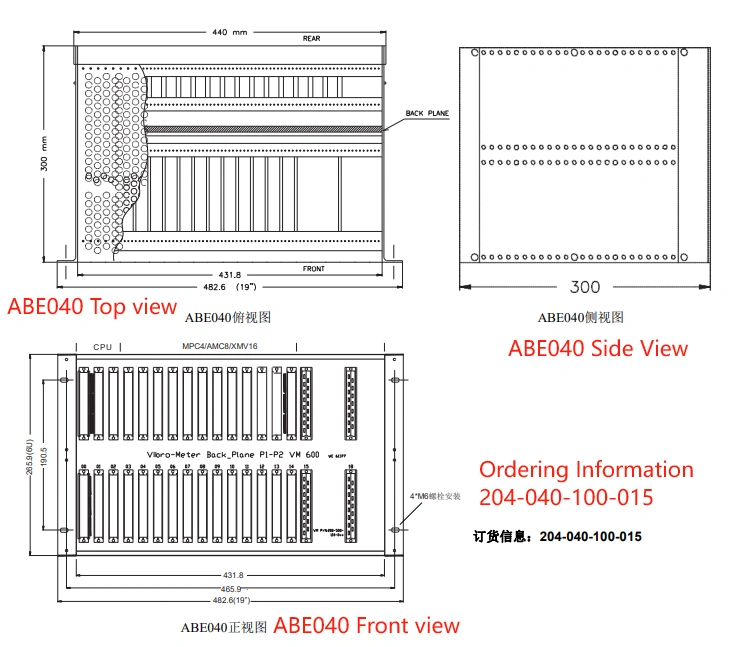

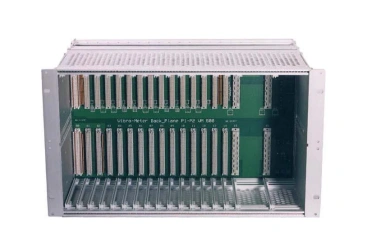

ABE040 เป็นเฟรมระบบ VM600, 19” 6U สูง, 15 สล็อตสำหรับการแก้ไขการ์ดสล็อตเดี่ยวหรือสล็อตคู่รองรับการ์ดที่ใช้งานได้มากถึง 12 ใบ (
MPC4/AMC8/XMV16) เหมาะสำหรับการติดตั้งตู้หรือแผงในสภาพแวดล้อมอุตสาหกรรม CPUM/MPC4/AMC8/XMC16 และการ์ดประมวลผลอื่น ๆ และอุปกรณ์จ่ายไฟ RPS6U ได้รับการติดตั้งที่ด้านหน้าของเฟรมและ IOCN/IOC4T/IOC8T/XIO16T/RLC16/IRC4 และการ์ดรีเลย์อื่น ๆ สล็อตที่ไม่มีการ์ดถูกปกคลุมด้วยแผ่นตาบอด
ABE040 มีบัส Backplane VME ในตัวและการ์ดทั้งหมดรวมถึงแหล่งจ่ายไฟการประมวลผลสัญญาณการเก็บข้อมูลการป้อนข้อมูลและเอาต์พุตถูกแยกด้วยไฟฟ้า เฟรมต้องการโมดูลพลังงาน RPS6U หนึ่งหรือสองโมดูลสำหรับแหล่งจ่ายไฟเดี่ยวหรือซ้ำซ้อน เมื่อใช้แหล่งจ่ายไฟซ้ำซ้อนแต่ละแหล่งจ่ายไฟจะถูกโหลด 50% หากล้มเหลวอีกครั้งจะเปลี่ยนเป็น 100% มีเอาต์พุตรีเลย์ความล้มเหลวของพลังงานที่ด้านหลังของเฟรมซึ่งสามารถตั้งค่าให้ทำงานได้เมื่อใดที่หนึ่งหรือทั้งหมดสูญเสียพลังงาน
