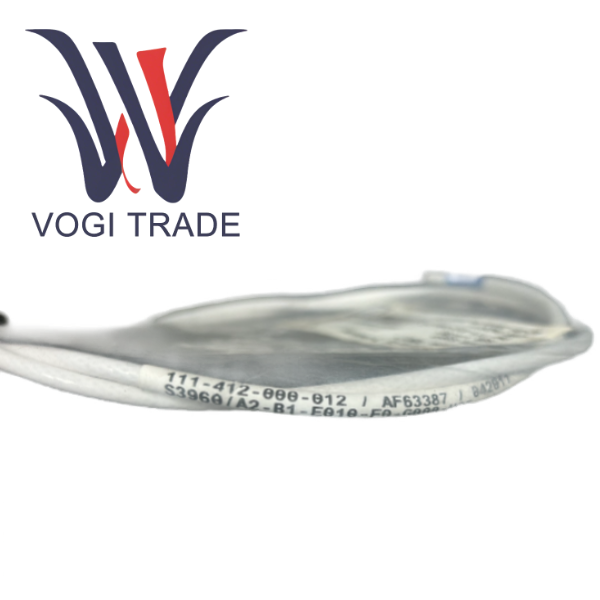

TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

ประเภทพื้นฐาน                               TQ412 พรอกซิมิตี้เซนเซอร์แบบติดตั้งด้านหลัง

หมายเลขคำสั่งซื้อ                         111-412-000-012-A1-B1-E050-F1-G050-H05

สภาพแวดล้อม (A)                      A1 - มาตรฐาน

เกลียวใน (B)                       B1 - M10 x 1

ความยาวลำตัว (C)                       ช่วงที่เลือกได้ตั้งแต่ 20 มม. ถึง 250 มม.

ความยาวแบบไม่มีเกลียว (D)              ช่วงตัวเลือกตั้งแต่ 0 มม. ถึง 230 มม.

ความยาวสายเคเบิลในตัว (E)       E050-5.0m ± 500 มม.

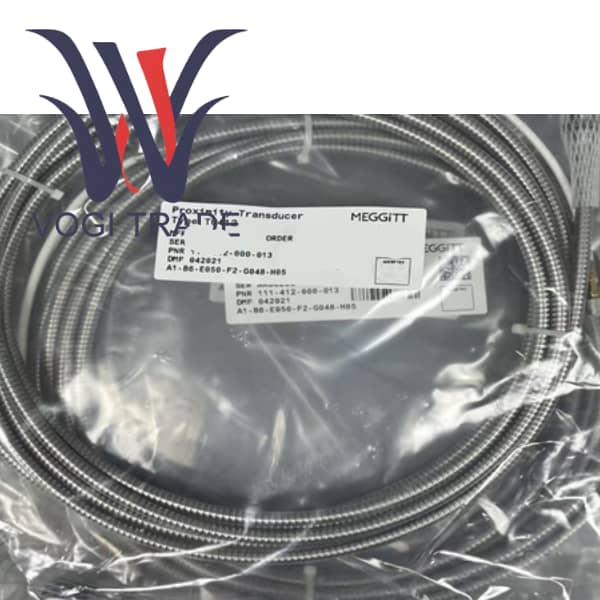

การป้องกันเสริม (F)             F1 - ท่อสแตนเลสแบบยืดหยุ่น

ความยาวท่ออ่อน (G)            G050-5.0m

รัศมีการโค้งงอขั้นต่ำ           50 มม

ความยาวรวมของระบบ (H)             H05-5 ม

ช่วงการวัด/ความไว   กำหนดโดยเครื่องมือปรับสภาพสัญญาณ IQS450 ที่ให้มาด้วย

การตอบสนองความถี่                  DC ถึง 20 kHz (-3 dB)

ช่วงอุณหภูมิในการทำงาน

ตัวเซนเซอร์                            -40°C ถึง +180°C

ขั้วต่อ                               สูงถึง 200°C

เกรดการป้องกัน                      หัวเซนเซอร์เป็นไปตามมาตรฐาน IP68

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

หน่วยประมวลผลสัญญาณหลัก: เครื่องปรับสัญญาณ IQS 450

หน้าที่และบทบาท

IQS 450 คือ "สมอง" และ "แหล่งพลังงาน" ของ TQ412 IQS450 จ่ายไฟกระตุ้นกระแสตรง -20V ถึง -32V DC ที่จำเป็นสำหรับ TQ412 และรับสัญญาณมอดูเลตความถี่สูงจากเซ็นเซอร์

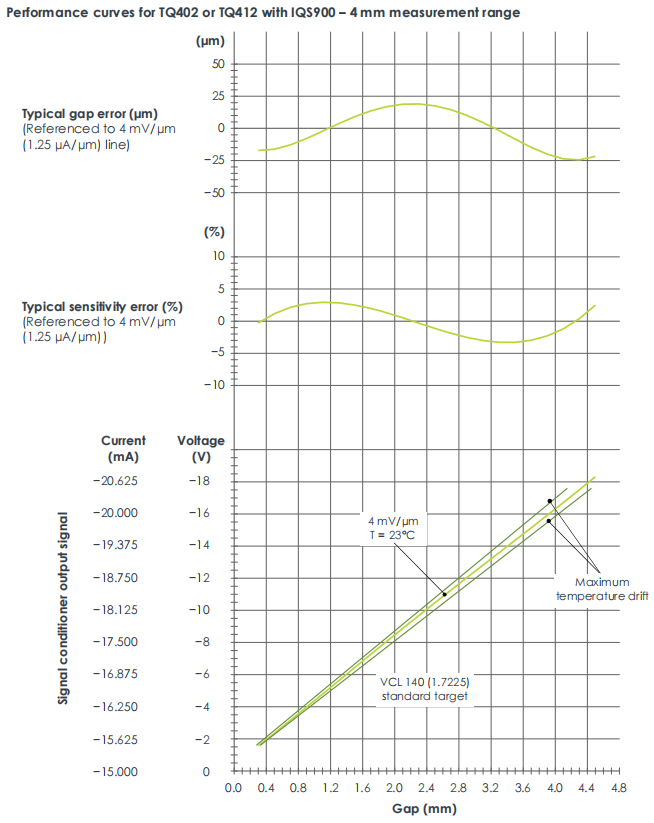

วงจรภายในจะดีมอดูเลต ขยาย และทำให้สัญญาณเป็นเส้นตรง และท้ายที่สุดจะส่งสัญญาณอะนาล็อกที่เป็นมาตรฐานซึ่งมีความสัมพันธ์เชิงเส้นตรงที่เข้มงวดกับช่องว่างพื้นผิวของโพรบถึงเป้าหมาย

รองรับการกำหนดค่าเอาท์พุตอุตสาหกรรมหลักสองรูปแบบ

เอาต์พุตแรงดันไฟฟ้า 3 สาย: -2V ถึง -18V, ช่วงไดนามิก 16V เหมาะสำหรับระบบการรับข้อมูลที่มีความแม่นยำสูง

เอาต์พุตกระแส 2 บรรทัด: -15.5mA ถึง -20.5mA, ช่วงไดนามิก 5mA, ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง เหมาะสำหรับการส่งข้อมูลระยะไกลไปยังระบบ PLC หรือ DCS

การทำงานร่วมกันกับ TQ412

ต้องสั่งซื้อ TQ412 และ IQS450 เป็นคู่และผ่านการสอบเทียบระดับระบบจากโรงงาน ซึ่งหมายความว่า เมื่อเปลี่ยนส่วนประกอบใดๆ ตราบใดที่รหัสรุ่นตรงกัน (โดยเฉพาะสำหรับตัวเลือก Bxx เช่น B21/B22 ที่ตรงกับช่วง 2 มม.) ก็สามารถ "เสียบปลั๊กแล้วใช้งานได้เลย" โดยไม่ต้องมีการสอบเทียบซ้ำในสถานที่ที่ซับซ้อน ซึ่งช่วยลดความยุ่งยากในกระบวนการบำรุงรักษาลงอย่างมาก

อินเทอร์เฟซอินพุตของ IQS450 เป็นตัวเชื่อมต่อไมโครโคแอกเชียลแบบล็อคตัวเอง ซึ่งเข้ากันได้อย่างสมบูรณ์แบบกับตัวเชื่อมต่อตัวผู้ของ TQ412 ทำให้มั่นใจได้ถึงการเชื่อมต่อที่เชื่อถือได้และการป้องกันที่ดี

อะแดปเตอร์ติดตั้งราง DIN MA 130 ที่เป็นอุปกรณ์เสริมสำหรับการติดตั้งในตู้ควบคุมอย่างเรียบร้อย

แพลตฟอร์มการตรวจสอบระดับระบบ: VM600 Mechanical Protection and Condition Monitoring System

หน้าที่และบทบาท

VM600 คือแพลตฟอร์มตรวจสอบออนไลน์ชั้นนำของ Meggitt ซึ่งเป็นโซลูชันครบวงจรที่รวมการรวบรวมข้อมูล การวิเคราะห์แบบเรียลไทม์ ลอจิกสัญญาณเตือน การจัดเก็บข้อมูลในอดีต และการสื่อสารระยะไกล

VM600 รองรับ IQS450 หลายโมดูลหรือโมดูลปรับสภาพประเภทอื่นๆ ผ่านชั้นวางเฉพาะ ช่วยให้สามารถตรวจสอบเครื่องจักรทั้งหมดหรือหลายเครื่องได้รอบด้าน

การทำงานร่วมกันกับ TQ412/IQS450

สัญญาณเอาต์พุตแบบอะนาล็อกของ IQS450 เชื่อมต่อโดยตรงกับการ์ดเก็บข้อมูลของ VM600 VM600 ไม่เพียงแต่บันทึกรูปคลื่นการสั่นสะเทือนดั้งเดิมและวิถีแกนเท่านั้น แต่ยังสามารถทำการวินิจฉัยขั้นสูง เช่น การวิเคราะห์สเปกตรัม การวิเคราะห์แนวโน้ม และการวิเคราะห์การเริ่ม-หยุด

เมื่อการสั่นสะเทือนหรือการเคลื่อนตัวที่ตรวจพบโดย TQ412 เกินเกณฑ์ความปลอดภัยที่ตั้งไว้ VM600 จะสามารถสั่งงานเอาท์พุตรีเลย์ทันทีเพื่อการปิดระบบที่เชื่อมต่อกัน เพื่อปกป้องอุปกรณ์หมุนราคาแพงจากความเสียหายร้ายแรง

ผู้ใช้สามารถเข้าถึงข้อมูลทั้งหมดจากระยะไกลเพื่อวินิจฉัยข้อผิดพลาดและตัดสินใจด้านการบำรุงรักษาได้ด้วยซอฟต์แวร์อันทรงพลัง

สถานการณ์การใช้งานทั่วไป

การตรวจสอบสภาพและการปกป้องทรัพย์สินหลัก เช่น ชุดคอมเพรสเซอร์ในโรงงานปิโตรเคมีขนาดใหญ่ ชุดเครื่องกำเนิดไฟฟ้ากังหันไอน้ำในโรงไฟฟ้า และพัดลมหลักในโรงงานเหล็ก
