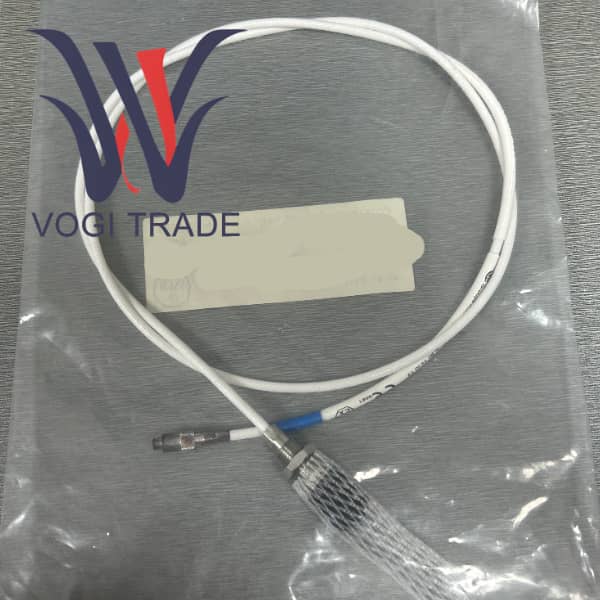

TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

การเตรียมการก่อนการติดตั้ง

ตรวจสอบรุ่นและวัสดุ

ตรวจสอบให้แน่ใจว่ารุ่นเซ็นเซอร์ที่ได้รับคือ 111-412-000-012 A1-B1-E010-F1-G010-H05

ตรวจสอบว่าวัสดุรองรับครบถ้วนหรือไม่ รวมถึงเซ็นเซอร์ TQ412 (พร้อมสายยางสแตนเลสยาว 1 ม.), สายต่อ EA402 ยาว 4.0 ม., ตัวป้องกันการเชื่อมต่อ IP 172 และตัวปรับสัญญาณ IQS900

ตรวจสอบท่อสแตนเลสแบบยืดหยุ่นและสายเคเบิล FEP ของ TQ412 ด้วยสายตา เพื่อดูการเยื้อง การตัด หรือการเสียรูปที่เกิดจากการขนส่ง อย่าติดตั้งหากมีความเสียหายใดๆ

วางแผนเส้นทางเดินสายไฟ

ที่ด้าน TQ412 ของส่วนหน้า ให้วางแผนเส้นทางจากรูติดตั้งโพรบไปยังจุดคงที่จุดแรก เส้นทางส่วนนี้จะได้รับการปกป้องอย่างเต็มที่ด้วยท่อสแตนเลส F1

การวัด EA402 ที่ส่วนหลังจะวางแผนเส้นทางจากตัวป้องกัน IP 172 ไปยังตู้ควบคุม ขอแนะนำอย่างยิ่งให้วางสายต่อ EA402 ไว้ในรางโลหะ ท่อร้อยสาย หรือป้องกันด้วยท่อพันเกลียวเพื่อชดเชยจุดอ่อนของการไม่มีท่ออ่อน

การติดตั้งเซ็นเซอร์

การติดตั้งโพรบ

ใช้ประแจที่เหมาะสมเพื่อขัน TQ412 เข้าไปในรูติดตั้งที่กลึงไว้ล่วงหน้าผ่านเกลียว M10 x 1

แรงบิดในการขันสามารถอ้างอิงตามคู่มือหรือใช้แรงบิดมาตรฐานทางอุตสาหกรรมได้ อย่าขันแน่นจนเกินไปเพื่อหลีกเลี่ยงไม่ให้เกลียวโพรบหรือปลาย Torlon® เสียหาย

การตั้งค่าช่องว่างล่วงหน้าสามารถปรับช่องว่างเริ่มต้นระหว่างโพรบและพื้นผิวเป้าหมายให้เป็นค่ากลางของช่วงได้โดยใช้ฟีลเลอร์เกจหรือเครื่องมือพิเศษตามตำแหน่งคงที่ของเพลาเครื่องจักรและช่วงที่ต้องการ

การวางสายเคเบิล - การทำงานหลัก:

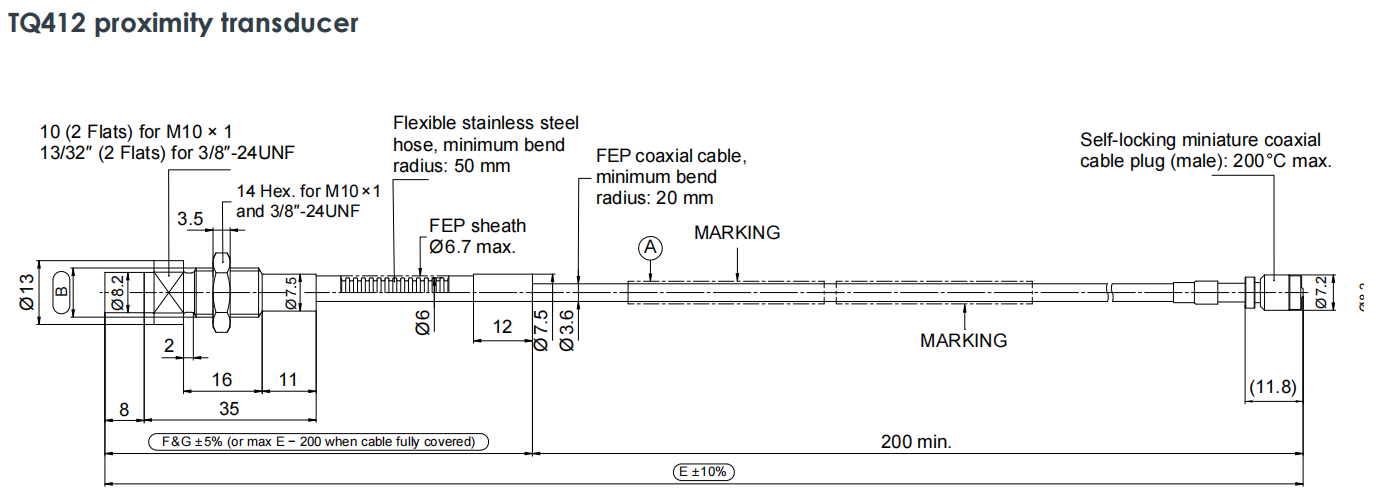

รัศมีการดัด: 111-412-000-012 A1-B1-E010-F1-G010-H05 ห้ามมิให้ดัดสายเคเบิลด้วยท่อสแตนเลสในมุมแหลมคมโดยเด็ดขาด รัศมีการโค้งงอด้านในเมื่อถึงโค้งใดๆ จะต้องอยู่ที่ ≥ 50 มม. ซึ่งหมายความว่าเส้นผ่านศูนย์กลางของส่วนโค้งที่เกิดขึ้นที่จุดเลี้ยวต้องไม่น้อยกว่า 100 มม. สามารถทำได้โดยใช้ท่อข้อศอกที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือส่วนโค้งตามธรรมชาติ

ยึดสายเคเบิลในตำแหน่งต่อไปนี้โดยใช้แคลมป์รัดสายแบบขอบกว้าง

ด้านหลังโพรบประมาณ 50 ถึง 100 มม.

แก้ไขทุกๆ 0.5 ถึง 1.0 เมตร ตามแนวสายไฟ

ก่อนเข้าสู่ตัวป้องกัน IP 172 ให้ทำการตรึงขั้นสุดท้ายเพื่อขจัดแรงดึง

เพื่อหลีกเลี่ยงความเครียด ตรวจสอบให้แน่ใจว่าสายเคเบิลอยู่ในสภาพผ่อนคลายตามธรรมชาติและอย่าขันให้แน่น ควรสงวน Service Loop ไว้เพื่อรองรับการเคลื่อนตัวเล็กน้อยและการขยายตัวและการหดตัวเนื่องจากความร้อนระหว่างการทำงานของเครื่อง

การเชื่อมต่อและการป้องกัน

เชื่อมต่อ TQ412 กับ EA402

จัดวางปลายตัวผู้ของสายเคเบิลในตัว TQ412 ให้ตรงกับปลายตัวเมียที่ปลายเริ่มต้นของสายต่อ EA402

ขันให้แน่นด้วยมือจนกระทั่งคุณได้ยินหรือรู้สึกถึง "คลิก" ขณะที่ล็อค ห้ามใช้กำลังขันเครื่องมือให้แน่นโดยเด็ดขาด เพื่อหลีกเลี่ยงความเสียหายต่อขั้วต่อไมโครโคแอกเชียลแบบล็อคตัวเองที่มีความแม่นยำ

ติดตั้งตัวป้องกันการเชื่อมต่อ IP 172:

วางเคส IP 172 ทั้งสองซีกไว้บนข้อต่อที่เชื่อมต่ออยู่แล้ว

ตรวจสอบวงแหวนซีลเพื่อให้แน่ใจว่าวงแหวนซีลยางภายในไม่เสียหายและอยู่ในตำแหน่งที่ถูกต้อง

ใช้ไขควงที่เหมาะสมขันสกรูบนเปลือกให้แน่นในแนวทแยงมุมและสม่ำเสมอ จนกระทั่งเปลือกทั้งสองปิดสนิท ขั้นตอนนี้เป็นกุญแจสำคัญในการรับรองว่าจุดเชื่อมต่อถึงระดับการป้องกัน IP

การเปิดระบบและการตรวจสอบ

เชื่อมต่อ IQS900 และต่อปลายอีกด้านหนึ่งของสายต่อ EA402 เข้ากับตัวปรับสัญญาณ IQS900

เปิดเครื่อง IQS900

อ่านผลลัพธ์

วัดแรงดันเอาต์พุตหรือกระแสของ IQS900

การตรวจสอบ: ค่าเอาต์พุตควรอยู่ในช่วงปกติ ซึ่งบ่งชี้ว่าห่วงโซ่การวัดทั้งหมดทำงานอย่างถูกต้อง หากเอาท์พุตเกินช่วง ระบบจะเอาท์พุตกระแสฟอลต์ ซึ่งจำเป็นต้องตรวจสอบทันที

การบำรุงรักษาและการแก้ไขปัญหารายวัน

ควรมีการตรวจสอบเป็นประจำเพื่อตรวจสอบท่อสเตนเลสสตีลของ TQ412, ตัวป้องกัน IP 172 และเส้นทางการวางของ EA402 ด้วยสายตา เพื่อดูความเสียหายทางกายภาพ การกัดกร่อน หรือการคลายตัวใหม่ๆ

ในการทำความสะอาด ให้ใช้ผ้านุ่มสะอาดเช็ดคราบน้ำมันหรือฝุ่นที่ปลายหัววัดและพื้นผิวของท่อออก อย่าใช้ตัวทำละลายอินทรีย์

การจัดการข้อผิดพลาดทั่วไป

ในกรณีที่สัญญาณขาดหายหรือผิดปกติ ให้ตรวจสอบก่อนว่าขั้วต่อภายใน IP 172 หลวมหรือสึกกร่อนหรือไม่ ใส่เข้าไปใหม่และตรวจสอบให้แน่ใจว่าล็อคแล้ว

หากท่อแบนบางส่วนแต่ความเสียหายไม่รุนแรงและไม่ส่งผลกระทบต่อสายภายในก็ให้สังเกตต่อไป หากสายภายในเสียหาย จำเป็นต้องเปลี่ยนเซ็นเซอร์ TQ412 ทั้งหมด

เพียงยกเลิกการเชื่อมต่อ IP 172 และแทนที่ด้วยสายต่อขยาย EA402 ยาว 4 เมตรใหม่ ไม่จำเป็นต้องถอดแยกชิ้นส่วนโพรบที่ติดตั้งไว้แล้ว ซึ่งช่วยลดเวลาการบำรุงรักษาได้อย่างมาก
