TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05

ภาพรวมผลิตภัณฑ์

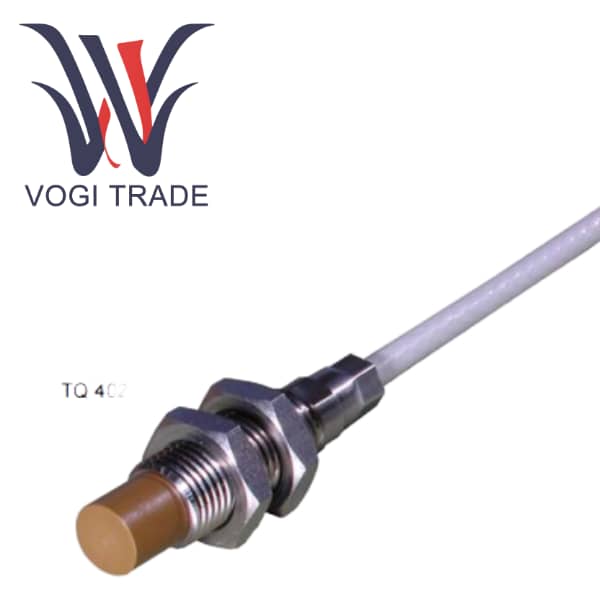

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 เป็นพรอกซิมิตี้เซนเซอร์แบบไม่สัมผัสในกลุ่มผลิตภัณฑ์ไวโบรมิเตอร์ ซึ่งออกแบบมาโดยเฉพาะสำหรับการวัดการเคลื่อนที่สัมพัทธ์ การสั่นสะเทือน และตำแหน่งในเครื่องจักรที่กำลังหมุนด้วยความแม่นยำสูง เมื่อจับคู่กับตัวควบคุมสัญญาณ IQS900 และสายต่อ EA402 จะเป็นส่วนหนึ่งของระบบการวัดการสอบเทียบ ระบบนี้ถูกนำไปใช้อย่างกว้างขวางในการใช้งานหลักในการผลิตไฟฟ้า น้ำมันและก๊าซ และสาขาอุตสาหกรรมสำหรับการป้องกันทางกลและการตรวจสอบสภาพ

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

หมายเลขคำสั่งซื้อ      111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05

A1             สภาพแวดล้อมมาตรฐาน (พื้นที่ไม่เป็นอันตราย)

B1             M10 × 1 เกลียวเมตริก

C075         ความยาวยานพาหนะ = 75 มิลลิเมตร

D000         ความยาวไม่เกลียว = 0 มิลลิเมตร

E050         ความยาวสายเคเบิลโดยรวม = 5.0 ม

F2             การป้องกันเสริม = ท่อสแตนเลสแบบยืดหยุ่นพร้อมปลอก FEP

G050         ความยาวท่อ = 0.5ม

H05           ความยาวรวมของระบบ = 5 เมตร

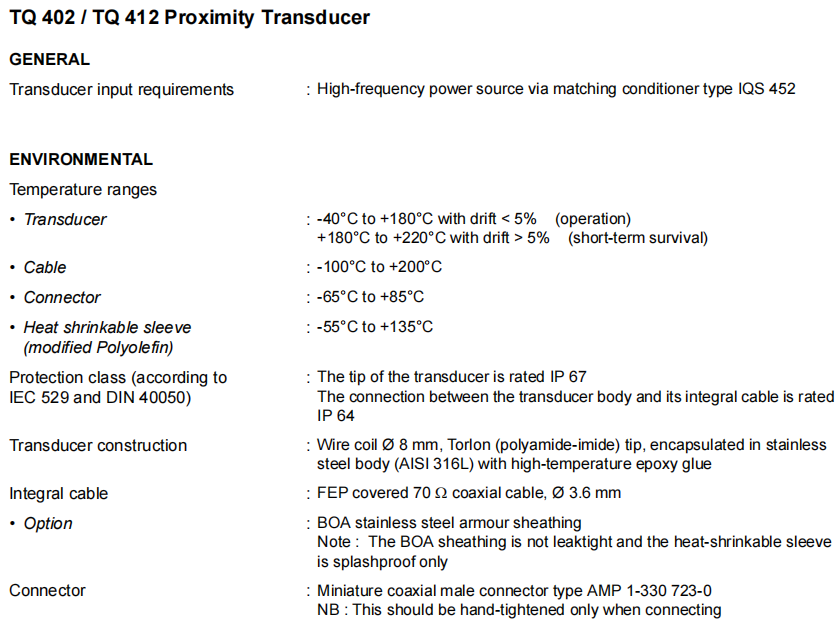

ข้อกำหนดหลัก

หลักการวัด                  กระแสไหลวน

อุณหภูมิในการทำงาน                -40°C ถึง +180°C                    อุณหภูมิการอยู่รอดระยะสั้นสูงถึง +220°C

ความไว                                   8mv /µm หรือ 4mv /µm             แรงดันไฟฟ้าเอาต์พุต

- 2.5µA/µm หรือ 1.25µA/µm         เอาต์พุตปัจจุบัน

การตอบสนองความถี่                    DC ถึง 20khz                             -3 dB

อุณหภูมิในการทำงาน                -40°C ถึง +180°C                    อุณหภูมิการอยู่รอดระยะสั้นสูงถึง +220°C

ความเป็นเชิงเส้น                                    ดูกราฟประสิทธิภาพ      หน้า 8-9

เกรดการป้องกัน                        IP68                                      ปลายเซ็นเซอร์และสายเคเบิล

ขั้วต่อ                                 ไมโครโคแอกเซียลแบบล็อคตัวเอง

คุณสมบัติการทำงานของผลิตภัณฑ์

การวัดที่มีความแม่นยำสูงแบบไม่สัมผัสตามหลักการของกระแสไหลวน

เทคโนโลยีหลักอยู่บนพื้นฐานของหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า คอยล์ภายในหัวเซนเซอร์จะสร้างสนามแม่เหล็กไฟฟ้าความถี่สูง เมื่อเข้าใกล้เป้าหมายที่เป็นโลหะ กระแสเอ็ดดี้จะถูกเหนี่ยวนำให้เกิดขึ้นบนพื้นผิวเป้าหมาย ซึ่งส่งผลต่ออิมพีแดนซ์ของขดลวด การเปลี่ยนแปลงอิมพีแดนซ์นี้วัดโดยเครื่องมือปรับสภาพสัญญาณ IQS900 และแปลงเชิงเส้นเป็นสัญญาณแรงดันหรือกระแสตามสัดส่วนของช่องว่าง

ข้อได้เปรียบหลักอยู่ที่ลักษณะไม่สัมผัสกันโดยสมบูรณ์ ซึ่งหลีกเลี่ยงการเสียดสีและการสึกหรอกับชิ้นส่วนที่ทดสอบ และมีอายุการใช้งานตามทฤษฎีที่ยาวนานไร้ขีดจำกัด TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 เหมาะอย่างยิ่งสำหรับการวัดการสั่นสะเทือนและการเคลื่อนตัวของเครื่องจักรที่หมุนด้วยความเร็วสูง โดยไม่ต้องเพิ่มภาระหรือการสึกหรอบนอุปกรณ์ปฏิบัติการ

ความสามารถในการปรับตัวและความทนทานต่อสิ่งแวดล้อมที่โดดเด่น

ช่วงอุณหภูมิการทำงานที่กว้างเป็นพิเศษช่วยให้ตัวเซนเซอร์ทำงานภายในช่วงอุณหภูมิ -40°C ถึง +180°C และสามารถทนต่ออุณหภูมิได้ถึง 220°C ในระยะสั้น ช่วยให้สามารถติดตั้ง Proximity Transducers ได้โดยตรงใกล้กับส่วนประกอบที่มีอุณหภูมิสูง เช่น กังหันไอน้ำและกังหันก๊าซ โดยไม่จำเป็นต้องใช้ระบบระบายความร้อนที่ซับซ้อน

โครงสร้างทางกายภาพที่แข็งแกร่งประกอบด้วยหัวโพรบที่ทำจากวัสดุ Torlon® (โพลิเอไมด์-อิไมด์) ซึ่งเป็นพลาสติกวิศวกรรมประสิทธิภาพสูงที่มีความแข็งแรงเชิงกลสูงมาก ทนทานต่อการสึกหรอ และทนต่ออุณหภูมิสูง เปลือกทำจากสแตนเลส AISI 316L ให้ความต้านทานการกัดกร่อนได้ดีเยี่ยม

ความสามารถในการป้องกันอันทรงพลังทำได้โดยหัวเซนเซอร์และสายเคเบิลในตัวที่มีระดับการป้องกัน IP68 ซึ่งกันฝุ่นได้อย่างสมบูรณ์และสามารถแช่ในน้ำได้เป็นเวลานาน สามารถรับมือกับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง เช่น ความชื้น คราบน้ำมัน และฝุ่นละออง ท่อสแตนเลสเสริมแบบยืดหยุ่นพร้อมปลอก FEP สำหรับ TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 ให้การป้องกันเพิ่มเติมจากการกระแทก แรงกด รอยขีดข่วน และการกัดกร่อนของสารเคมี
