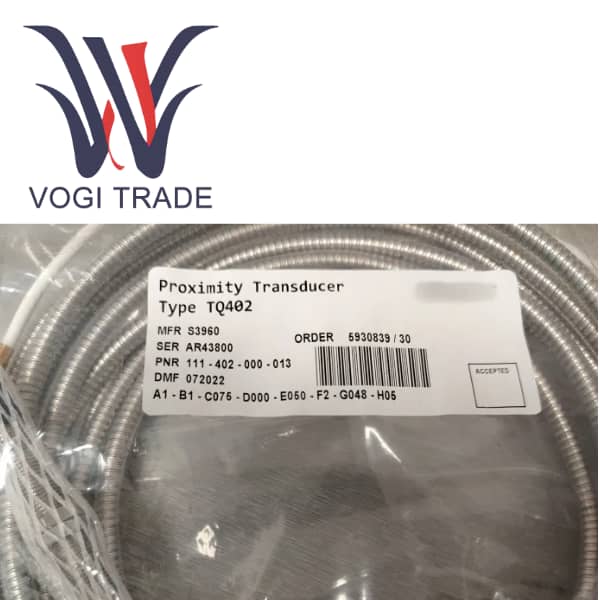

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

ภาพรวมผลิตภัณฑ์

TQ402 เป็นเซ็นเซอร์ดิสเพลสเมนต์กระแสไหลวนแบบไม่สัมผัสประสิทธิภาพสูงในกลุ่มผลิตภัณฑ์ Vibra-Meter ของ Meggit 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10 เป็นส่วนประกอบการตรวจวัดหลักของระบบป้องกันเครื่องจักร (MMS) และระบบตรวจสอบสภาพ (CMS) ออกแบบมาเป็นพิเศษสำหรับการวัดการสั่นสะเทือนในแนวรัศมีและการเคลื่อนตัวตามแนวแกนของเพลาเครื่องจักรที่กำลังหมุน เช่น กังหันไอน้ำ คอมเพรสเซอร์ และปั๊มอย่างแม่นยำ

หมายเลขคำสั่งซื้อเฉพาะนี้กำหนดการกำหนดค่าเซ็นเซอร์ที่เหมาะกับสภาพแวดล้อมอุตสาหกรรมมาตรฐาน โดยมีตัวเครื่องที่มีความยาวปานกลางและสายเคเบิลในตัวยาว 5 เมตร การกำหนดค่านี้ไม่ได้มาพร้อมกับท่อป้องกันภายนอก ซึ่งหมายความว่าเหมาะสมที่สุดสำหรับการติดตั้งในสภาพแวดล้อมที่สามารถป้องกันสายเคเบิลเซ็นเซอร์ได้อย่างสมบูรณ์ (เช่น ผ่านท่อร้อยสายหรือถาดสายเคเบิล) และเป็นโซลูชันที่ประหยัดและมีประสิทธิภาพ เมื่อจับคู่กับเครื่องปรับสภาพสัญญาณ IQS900 จะทำให้เกิดห่วงโซ่การวัดที่ผ่านการสอบเทียบที่สมบูรณ์ ซึ่งมีชื่อเสียงในด้านความน่าเชื่อถือและความแม่นยำสูง

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

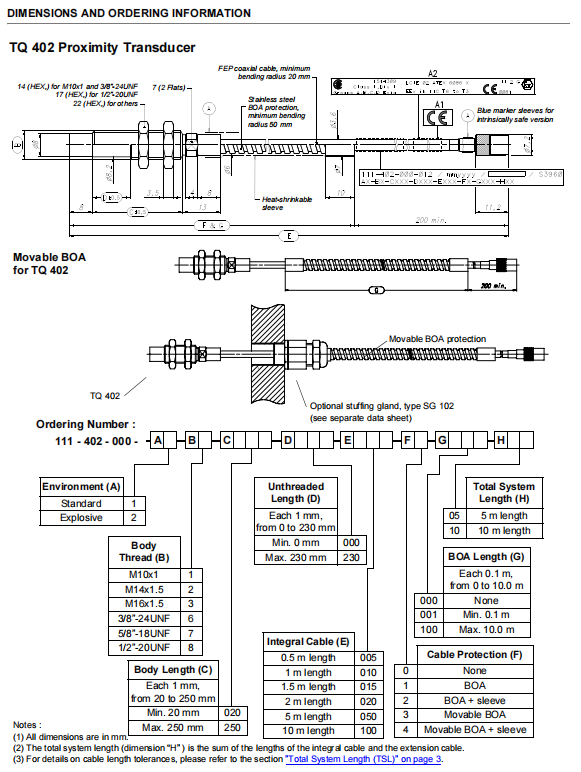

การวิเคราะห์การกำหนดค่าโดยละเอียดของหมายเลขคำสั่งซื้อ

A1                     มาตรฐานด้านสิ่งแวดล้อม - ใช้ได้กับพื้นที่ที่ไม่เป็นอันตราย ได้แก่ สภาพแวดล้อมทางอุตสาหกรรมทั่วไป

B1                   เกลียวเชลล์ - เกลียวเมตริก M10 x 1 ซึ่งเป็นขนาดการติดตั้งที่เป็นสากลและแพร่หลายที่สุดทั่วโลก อำนวยความสะดวกในการจัดหาและติดตั้ง

C042               ความยาวเปลือก - 42 มม. ความยาวเปลือกที่สั้นกว่านี้เหมาะอย่างยิ่งสำหรับการใช้งานในสถานการณ์ที่มีพื้นที่การติดตั้งจำกัด เช่น เมื่อหัวหน้าการติดตั้งค่อนข้างตื้น

D000               ความยาวเกลียว -0 มม. แสดงว่าเกลียวไหลผ่านตัวเรือนเซนเซอร์ทั้งหมด

E050               ความยาวสายเคเบิลในตัว - 5.0 เมตร ความยาวนี้ช่วยให้เซ็นเซอร์มีความยืดหยุ่นในการเดินสายเพียงพอโดยไม่ต้องใช้สายต่อทันที ทำให้สามารถเชื่อมต่อจากกล่องรวมสัญญาณของอุปกรณ์ไปยังตัวปรับสภาพสัญญาณในระยะไกลมากขึ้น

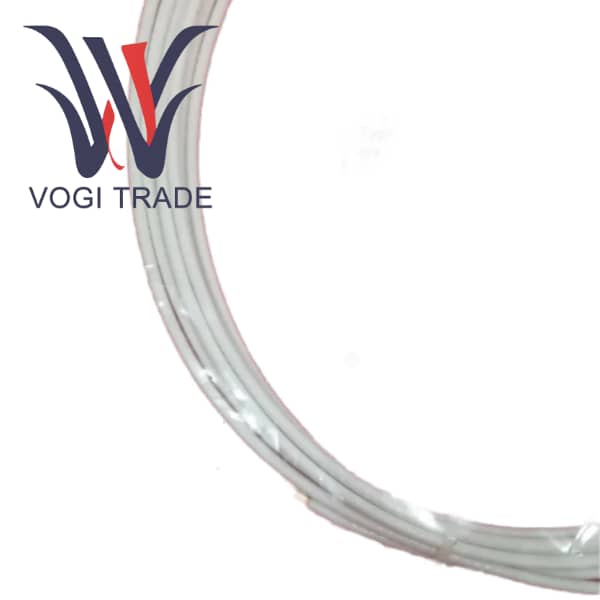

F0                  การป้องกันเพิ่มเติม - ไม่มี สายเคเบิลนี้เป็นสายโคแอกเซียลเคลือบ FEP มาตรฐาน โดยไม่มีท่อโลหะสแตนเลสที่ยืดหยุ่นหรือปลอกเพิ่มเติม

G000               ท่ออ่อนยาว -0 เมตร ยืนยันว่าท่อไม่มีการป้องกัน

H05                ความยาวรวมของระบบ - 5 เมตร ระบุว่าความยาวรวมของโซ่วัดนี้คือ 5 เมตร และใช้เฉพาะสายเคเบิลในตัวที่มาพร้อมกับเซ็นเซอร์เท่านั้น

ประสิทธิภาพหลักและพารามิเตอร์ทางกายภาพ

หลักการวัด                เอฟเฟกต์กระแสวน

ช่วงการวัดเชิงเส้น           2 มม. หรือ 4 มม. (ขึ้นอยู่กับตัวเลือกการปรับสภาพ IQS900 ที่มาพร้อมกับมัน)

ความไว

แรงดันไฟฟ้าเอาท์พุต                             8 mV/μm (ตรงกับช่วง 2 มม.) หรือ 4 mV/μm (ตรงกับช่วง 4 มม.)

การตอบสนองความถี่                     DC ถึง 20 kHz (-3 dB)

อุณหภูมิในการทำงาน

เซนเซอร์โพรบ                              -40°C ถึง +180°C

สายเคเบิลและขั้วต่อ                 -40°C ถึง +120°C

ความเป็นเชิงเส้น                                    โปรดดูกราฟประสิทธิภาพในหน้า 8-9 ของเอกสารข้อมูล ข้อผิดพลาดทั่วไปภายในช่วงเชิงเส้นจะมีน้อยมาก

เกรดการป้องกัน                         IP68 (หัวเซนเซอร์และส่วนสายเคเบิลในตัว)

ตัวเชื่อมต่อ                                  ขั้วต่อไมโครโคแอกเซียลแบบล็อคตัวเอง

วัสดุเป้าหมาย                           เหล็กนำแม่เหล็ก วัสดุสอบเทียบมาตรฐานคือเหล็กเทียบเท่ากับ VCL 140 / AISI 4140

คุณสมบัติการทำงานของผลิตภัณฑ์

ฟังก์ชั่นการรวมระบบและการวินิจฉัยขั้นสูง (ทำได้ผ่าน IQS900)

ส่วนประกอบสามารถใช้แทนกันได้อย่างสมบูรณ์ สายเคเบิล TQ402, EA402 และเครื่องมือปรับสภาพสัญญาณ IQS900 ได้รับการปรับเทียบเป็นระบบที่ผสานรวม เมื่อส่วนประกอบใดๆ เสียหาย สามารถเปลี่ยนชิ้นส่วนรุ่นเดียวกันได้โดยตรงโดยไม่ต้องปรับเทียบใหม่ทั้งระบบ ซึ่งช่วยให้กระบวนการบำรุงรักษาง่ายขึ้นอย่างมากและลดต้นทุนสินค้าคงคลัง

เมื่อ IQS900 ติดตั้งฟังก์ชันการวินิจฉัย (ตัวเลือกการสั่งซื้อ C2) ระบบจะสามารถตรวจสอบคอยล์เซ็นเซอร์ ความสมบูรณ์ของสายเคเบิล สถานะการเชื่อมต่อ และสภาพของครีมนวดผมได้แบบเรียลไทม์ เมื่อตรวจพบปัญหา (เช่น วงจรเปิดหรือไฟฟ้าลัดวงจร) สัญญาณเตือนจะถูกส่งไปยังระบบตรวจสอบทันทีโดยส่งสัญญาณกระแสหรือแรงดันไฟฟ้าออกนอกช่วงปกติ (เช่น >-15.5mA หรือ <-20.5mA) เพื่อให้บรรลุการบำรุงรักษาแบบคาดการณ์ได้

IQS900 พร้อมการวินิจฉัยระดับความสมบูรณ์ด้านความปลอดภัย (SIL) ได้รับการออกแบบตามมาตรฐาน SIL 2 (IEC 61508) และสามารถนำมาใช้โดยตรงในระบบที่เกี่ยวข้องกับความปลอดภัย โดยเป็นส่วนหนึ่งของการปกป้องเครื่องจักร เพื่อช่วยป้องกันความล้มเหลวจากภัยพิบัติ

ประสิทธิภาพทางไฟฟ้าที่โดดเด่น

การตอบสนองความถี่ที่กว้างของ DC ถึง 20 kHz (-3 dB) ช่วยให้ TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05 ไม่เพียงแต่วัดการกระจัดที่เปลี่ยนแปลงอย่างช้าๆ (เช่น ตำแหน่งตามแนวแกน) แต่ยังจับการสั่นสะเทือนที่เกิดจากการวางแนวที่ไม่ตรง ความไม่สมดุล เฟืองตาข่าย ฯลฯ ได้อย่างแม่นยำในอุปกรณ์หมุนความเร็วสูง ให้ข้อมูลที่หลากหลายสำหรับการวินิจฉัยข้อผิดพลาด

อัตราส่วนสัญญาณต่อเสียงรบกวนสูงและความสามารถในการป้องกันการรบกวน การออกแบบวงจรและเทคโนโลยีการป้องกันที่ดีที่สุด ผสมผสานกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ที่ได้รับการปรับปรุงของ IQS900 ช่วยให้มั่นใจได้ถึงเอาต์พุตของสัญญาณที่เสถียรและมีเสียงรบกวนต่ำ แม้ในสภาพแวดล้อมแม่เหล็กไฟฟ้าทางอุตสาหกรรมที่ซับซ้อน

รองรับเอาต์พุตและแหล่งจ่ายไฟที่ยืดหยุ่น เอาต์พุตกระแส 2 สาย (ลูป 4-20mA ป้องกันการรบกวนสูง เหมาะสำหรับการส่งสัญญาณระยะไกล) และเอาต์พุตแรงดันไฟฟ้า 3 สาย (การตอบสนองแบบไดนามิกที่ดี เหมาะสำหรับการวัดการสั่นสะเทือนความถี่สูง) และสามารถเข้ากันได้โดยตรงกับระบบตรวจสอบกระแสหลัก เช่น VM600 และ VibroSmart
