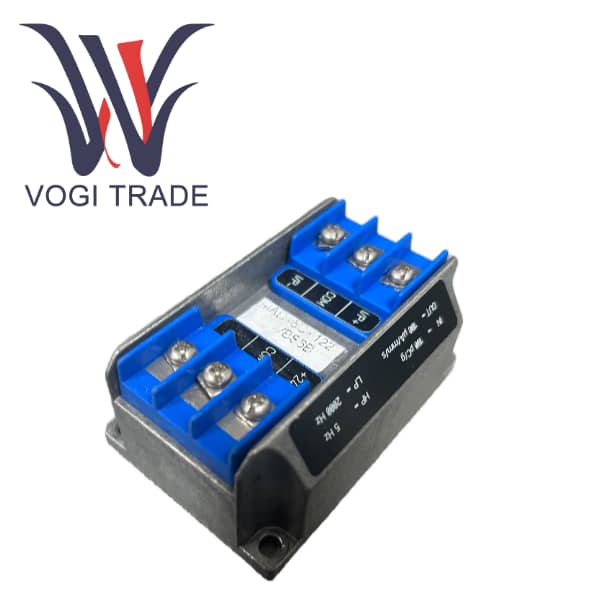

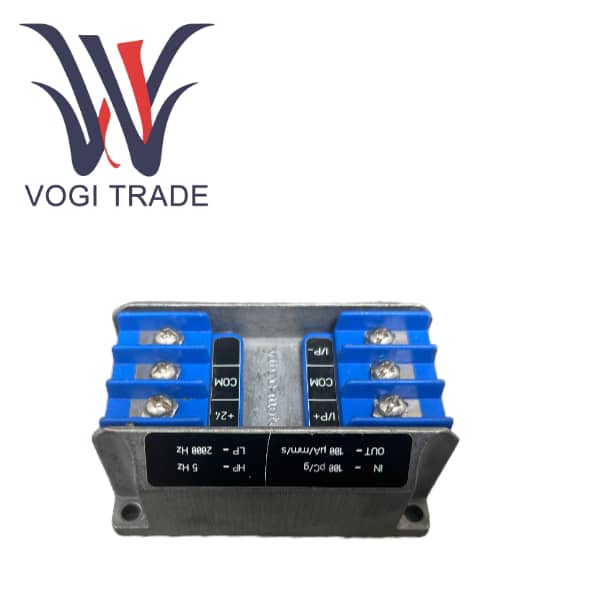

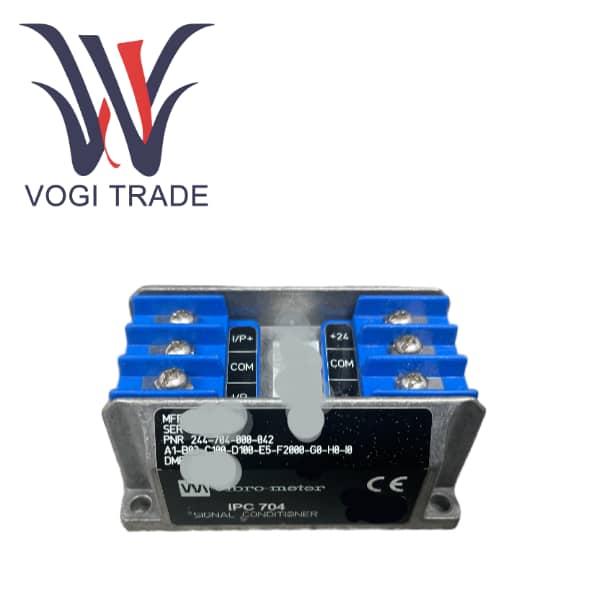

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

ภาพรวมผลิตภัณฑ์

IPC704  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 เป็นตัวควบคุมสัญญาณที่ทรงพลังและอเนกประสงค์สูงจากกลุ่มผลิตภัณฑ์เครื่องวัดการสั่นสะเทือนของ Megite เครื่องปรับสภาพสัญญาณได้รับการออกแบบมาเป็นพิเศษเพื่อเชื่อมต่อกับเครื่องวัดความเร่งเพียโซอิเล็กทริกและเซ็นเซอร์ความดันแบบไดนามิก โดยแปลงเอาต์พุตประจุอิมพีแดนซ์สูงเป็นสัญญาณอิมพีแดนซ์ต่ำที่ได้มาตรฐาน ซึ่งเหมาะสำหรับการส่งสัญญาณระยะไกลไปยังระบบตรวจสอบและควบคุม

การกำหนดค่าพิเศษนี้เป็นการวัดความเร็วการสั่นสะเทือนที่ปรับให้เหมาะสมโดยใช้เครื่องวัดความเร่งเพียโซอิเล็กทริกมาตรฐาน  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 เป็นเวอร์ชันพื้นที่มาตรฐานที่ไม่เป็นอันตราย โดยจัดให้มีเป็นโมดูลอิสระโดยไม่มีตัวครอบ ให้ความยืดหยุ่นสูงสุดในการผสานรวมเข้ากับแผงที่มีอยู่หรือตัวครอบแบบกำหนดเอง

ข้อมูลจำเพาะและพารามิเตอร์

ประเภทผลิตภัณฑ์                             ตัวควบคุมสัญญาณวัสดุเพียโซอิเล็กทริกมาตรฐาน IPC704

กรอกหมายเลขคำสั่งซื้อ           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

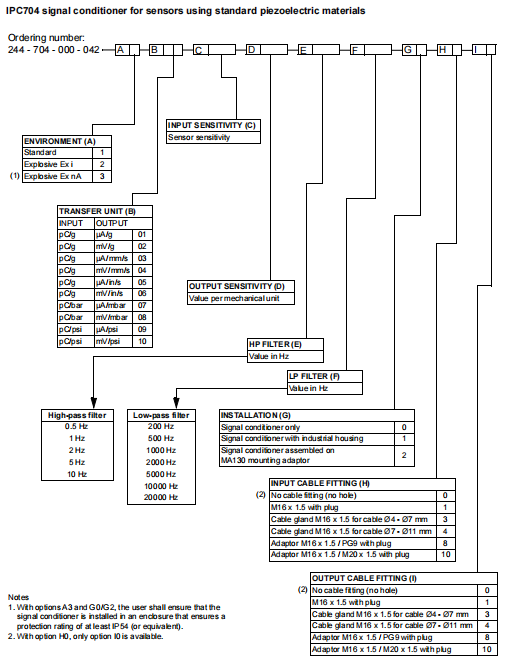

รายละเอียดรหัสคำสั่งซื้อและพารามิเตอร์หลัก

A1                      สภาพแวดล้อม - มาตรฐาน (สำหรับพื้นที่ปลอดภัยที่ไม่มีอันตราย)

B03                    หน่วยการส่งสัญญาณ - หน่วยอินพุตคือ pC/g (ความเร่งพิคอมบิกต่อกรัม) หน่วยเอาต์พุตคือ µA/mm/s (ไมโครแอมแปร์ต่อมิลลิเมตร/วินาทีของความเร็ว) สิ่งนี้บ่งบอกถึงเอาท์พุตความเร็วรวม

C100                  ความไวอินพุต - ความไวของเซ็นเซอร์ที่เชื่อมต่อคือ 100pc /g

D100                 ความไวเอาต์พุต - มีการสอบเทียบตัวควบคุม โดยมีเอาต์พุต 100µA/mm/s

E5                      ตัวกรองความถี่สูง (HP) - ความถี่คัทออฟตั้งไว้ที่ 5hz (~ 3db, 24 dB/ ความชันระดับแปดเสียง) กรองสัญญาณรบกวนความถี่ต่ำและการดริฟท์ออก

F2000                 ตัวกรองความถี่ต่ำ (LP) - ความถี่ตัดตั้งไว้ที่ 2000 เฮิร์ต (~ 1db, 12db/ความลาดชันของอ็อกเทฟ) เพื่อป้องกันนามแฝงและกรองสัญญาณรบกวนความถี่สูงออก

G0                     การติดตั้ง - เฉพาะตัวควบคุมสัญญาณ โดยไม่มีตัวเครื่องทางอุตสาหกรรมหรืออะแดปเตอร์ราง DIN

H0 & I0              ขั้วต่อสายเคเบิล - ไม่มีขั้วต่อสายเคเบิลอยู่ที่ปลายอินพุตหรือเอาต์พุต มีรูฟลัชบนเครื่องนี้

ข้อมูลจำเพาะของไฟฟ้าทั่วไป

โหมดแหล่งจ่ายไฟ            18-30vdc

ปริมาณการใช้ปัจจุบันสูงสุด 25 มิลลิแอมแปร์

IPC704

ประเภท                                การส่งกระแสไฟฟ้าแบบ 2 สาย

สัญญาณไดนามิก                 พีค ±5 มิลลิแอมแปร์ซ้อนทับบนกระแสคงที่

พิกัดกระแส                  12 มิลลิแอมแปร์ ±0.5 มิลลิแอมแปร์

ช่วงความถี่              กำหนดโดยตัวกรอง ภายใต้การกำหนดค่านี้ ความถี่ที่มีประสิทธิภาพอยู่ในช่วงตั้งแต่ 5 เฮิร์ตถึง 2000 เฮิร์ต

ข้อผิดพลาดเชิงเส้น                     ≤0.2%

ความเสถียรของอุณหภูมิ        โดยทั่วไปที่ 100 ppm/°C

ข้อกำหนดด้านสิ่งแวดล้อม (เฉพาะโมดูล G0)

อุณหภูมิในการทำงาน            -30°C ถึง +85°C

เกรดการป้องกัน                    IP40 (ต้องติดตั้งในตู้ป้องกันใดๆ ที่ไม่ใช่ตู้ไฟฟ้าภายในอาคารที่สะอาด)

ป้องกันการสั่นสะเทือน                         สูงสุด 2g (10-500hz)

ความต้านทานแรงกระแทก                  สูงสุด 15g (11ms)
