CA202 144-202-000-126

ภาพรวมผลิตภัณฑ์

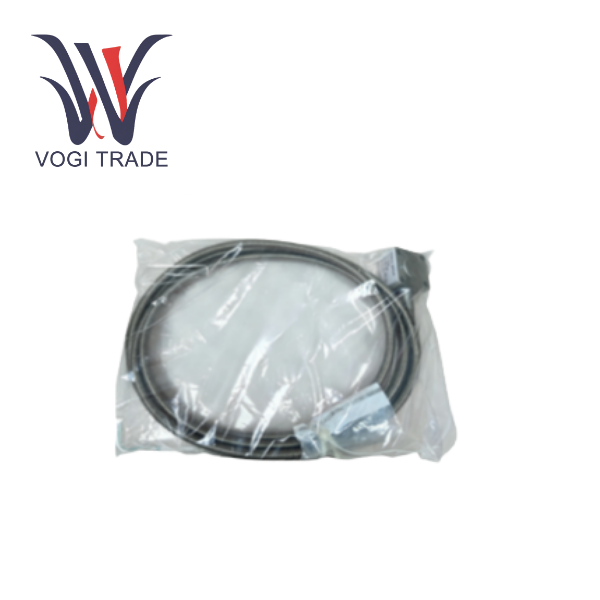

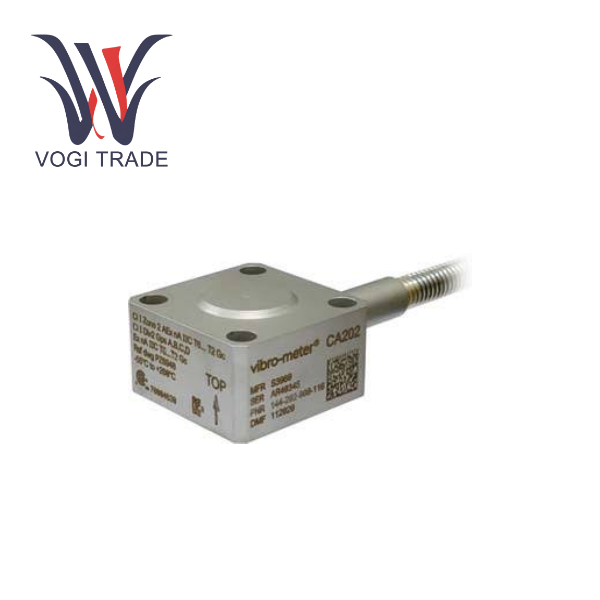

CA202 144-202-000-126 เป็นเครื่องวัดความเร่งแบบเพียโซอิเล็กทริกระดับอุตสาหกรรมประสิทธิภาพสูงจากกลุ่มผลิตภัณฑ์ VM รุ่นเฉพาะนี้เป็นรุ่นมาตรฐานที่มาพร้อมกับสายเคเบิลรวมยาว 11 เมตร ซึ่งออกแบบมาเพื่อการตรวจสอบการสั่นสะเทือนอย่างต่อเนื่องในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูงแต่ไม่เป็นอันตราย เครื่องวัดความเร่งแบบเพียโซอิเล็กทริกมีโครงสร้างที่แข็งแกร่งและปิดผนึกอย่างแน่นหนา ซึ่งรับประกันความน่าเชื่อถือในระยะยาวเมื่อสัมผัสกับความชื้น ไอน้ำ น้ำมัน และสารปนเปื้อนที่มีฤทธิ์กัดกร่อนอื่นๆ CA202 ใช้องค์ประกอบการตรวจจับเพียโซอิเล็กทริกโหมดแรงเฉือนแบบสมมาตร โดยให้ข้อมูลการสั่นสะเทือนที่มีความเที่ยงตรงสูง ซึ่งสำคัญสำหรับการตรวจสอบสภาพและการบำรุงรักษาเชิงคาดการณ์ของเครื่องจักรที่สำคัญ เช่น กังหัน ปั๊ม คอมเพรสเซอร์ และพัดลม

ความแตกต่างระหว่างเอาต์พุต IEPE และ 4-20mA - ใช้ CA202 เป็นตัวอย่าง

ประเภทของสัญญาณจะแตกต่างกัน

 IEPE ส่งสัญญาณแรงดันไฟฟ้าแบบไดนามิก โดยคงรูปคลื่นการสั่นสะเทือนดั้งเดิมไว้อย่างสมบูรณ์ เอาต์พุต 4-20mA เป็นสัญญาณกระแสคงที่ โดยจะส่งเฉพาะแอมพลิจูดการสั่นสะเทือนที่แปลงตามสัดส่วนเท่านั้น

จำนวนข้อมูลที่มีอยู่จะแตกต่างกันไป

 IEPE สามารถดึงข้อมูลที่หลากหลาย เช่น ความเร่ง ความเร็ว การกระจัด สเปกตรัม และเฟส 4-20mA สามารถให้แอมพลิจูดการสั่นสะเทือนได้เพียงค่าเดียว เช่น ความเร็ว RMS

ความสามารถในการป้องกันการรบกวนนั้นแตกต่างกัน

 IEPE จำเป็นต้องใช้สายเคเบิลที่มีสัญญาณรบกวนต่ำโดยเฉพาะ และมีความสามารถในการป้องกันการรบกวนปานกลาง 4-20mA มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และเป็นโซลูชันที่ต้องการสำหรับไซต์งานอุตสาหกรรม

สถานการณ์การใช้งานทั่วไปจะแตกต่างกัน

 IEPE เหมาะสำหรับการวินิจฉัยข้อบกพร่อง การวิเคราะห์สเปกตรัม และการวิจัยทางวิทยาศาสตร์ 4-20mA เหมาะกว่าสำหรับการป้องกันเวลาหยุดทำงาน การติดตามแนวโน้ม และการผสานรวมกับระบบ DCS หรือ PLC

คาดการณ์ความถี่ลักษณะเฉพาะสามประการของความล้มเหลวของตลับลูกปืนผ่านข้อมูลการสั่นสะเทือน CA202

ประเภทแรก

 ความถี่ความล้มเหลวของวงแหวนรอบนอก (BPFO) สาเหตุทางกายภาพของความล้มเหลวของวงแหวนรอบนอกคือบริเวณที่เป็นหลุมหรือหลุดร่อนที่องค์ประกอบกลิ้งผ่านพื้นผิววงแหวนรอบนอก ในสเปกตรัมที่รวบรวมโดย CA202 นั้น BPFO จะแสดงความถี่พื้นฐานที่แตกต่างกันและการคูณของความถี่เหล่านั้น (เช่น 2x และ 3x) และแอมพลิจูดจะเสถียร โดยพื้นฐานแล้วจะไม่ได้รับผลกระทบจากการเปลี่ยนแปลงโหลด เมื่อค่าสูงสุดของ BPFO สูงกว่าเสียงพื้นฐาน 3 ถึง 5 เท่า ก็สามารถระบุได้ว่าความเสียหายในระยะแรกเกิดขึ้นที่วงกลมด้านนอก

ประเภทที่สอง

 ความถี่ความล้มเหลวของวงแหวนด้านใน (BPFI) สาเหตุทางกายภาพของความล้มเหลวของวงแหวนด้านในคือข้อบกพร่องของวงแหวนด้านในหมุนไปพร้อมกับเพลา และจุดข้อบกพร่องกระทบกับองค์ประกอบกลิ้งซ้ำแล้วซ้ำอีก บนสเปกตรัม ไซด์แบนด์การมอดูเลชั่นที่มีช่วงความถี่กำลังจะปรากฏขึ้นใกล้กับความถี่ BPFI และแอมพลิจูดของรูปคลื่นอาจแตกต่างกันไปตามความผันผวนของโหลด เมื่อความหนาแน่นของแถบข้างเหล่านี้เพิ่มขึ้น แสดงว่าความรุนแรงของความผิดปกติกำลังเพิ่มสูงขึ้น

ประเภทที่สาม

 ความถี่ของความล้มเหลวขององค์ประกอบการกลิ้ง (BSF) สาเหตุทางกายภาพของความล้มเหลวขององค์ประกอบการกลิ้งคือลักษณะของการแบน รอยแตก หรือการหลุดร่อนบนพื้นผิวขององค์ประกอบการกลิ้ง ในสเปกตรัมของ CA202 ความถี่ BSF และฮาร์โมนิคอาจปรากฏขึ้น บางครั้งมาพร้อมกับการปรับความถี่การหมุนขององค์ประกอบกลิ้ง คุณลักษณะทั่วไปของความผิดปกติประเภทนี้คือสัญญาณการสั่นสะเทือนไม่สม่ำเสมอและได้รับผลกระทบอย่างมากจากสถานะการหล่อลื่น

ข้อดีของการเลือก (ทำไมต้องเลือก 144-202-000-126)

ป้องกันการระเบิด + การรับรองแบบคู่ที่อุณหภูมิสูง: เครื่องวัดความเร่งสากลหนึ่งเดียวที่ตรงตาม ATEX Ex ia และความต้านทานต่ออุณหภูมิสูงในระยะยาวที่ 260°C เหมาะสำหรับพื้นที่อันตรายที่มีอุณหภูมิสูง ความไวสูง + ความถี่กว้าง: จับการสั่นสะเทือนความถี่ต่ำ 0.5Hz (เช่น การหมุนกังหันไอน้ำอย่างช้าๆ) ที่ 100 pC/g และครอบคลุมความถี่สูง 6000Hz (เช่น ความถี่ตาข่ายของกระปุกเกียร์) ปิดผนึกและทนทาน: การเชื่อมที่ปิดผนึกด้วยสแตนเลสสตีล + สายเคเบิลหุ้มเกราะ ทนทานต่อละอองเกลือ/ฝุ่น/คราบน้ำมัน เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ความมั่นคงในระยะยาว: การสอบเทียบจากโรงงาน Meggitt ค่าดริฟท์รายปี < 1%
