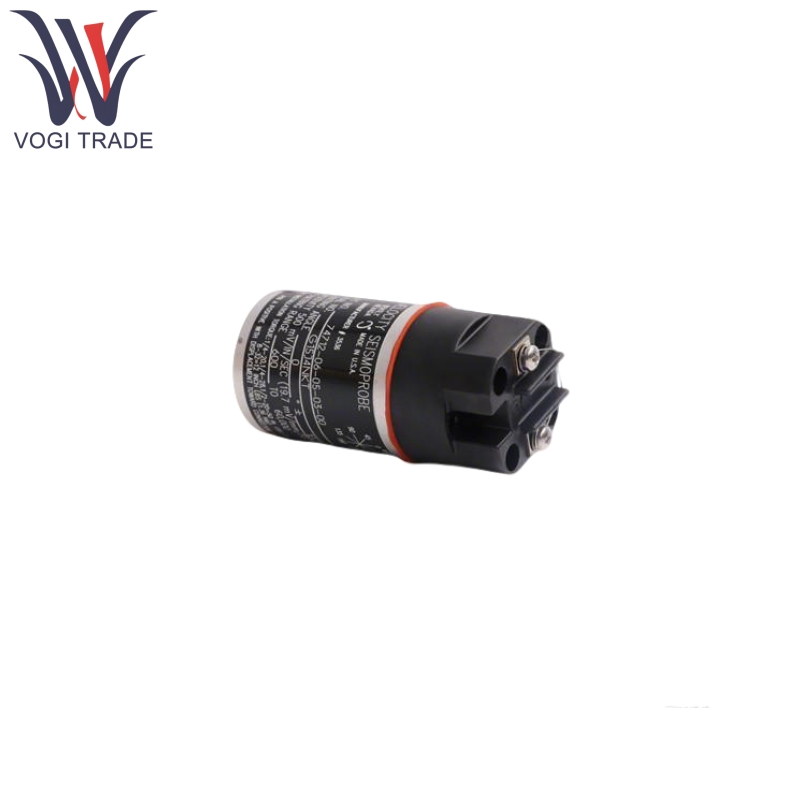

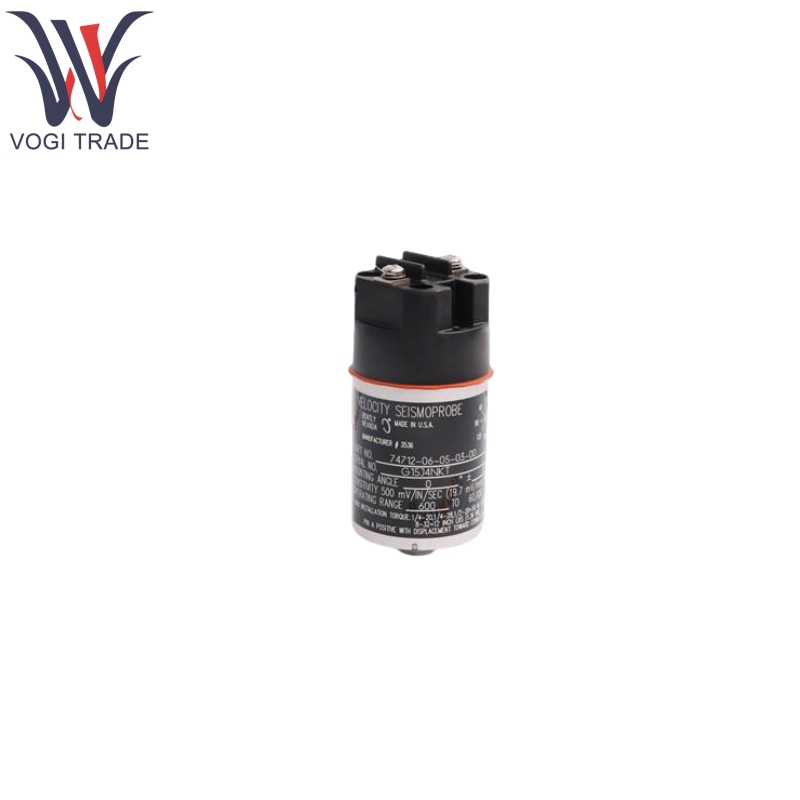

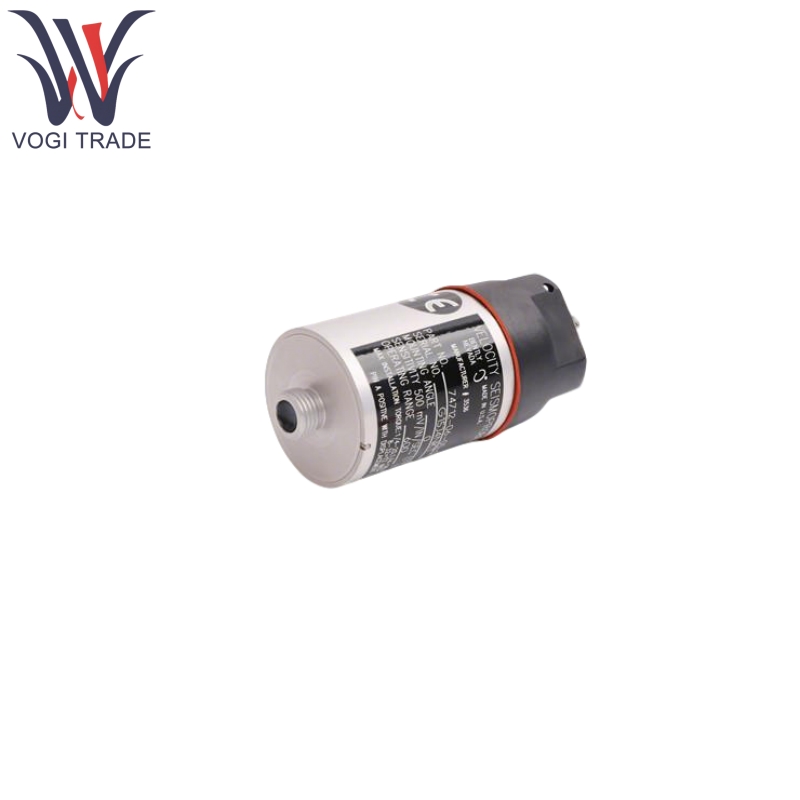

แบรนด์: Bently Nevadaคำอธิบาย: Seismoprobe Velocity Transducerเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 74712-06-05-03-00 Seismoprobe Velocity Velocity Transducer เป็นการอัพเกรดอุณหภูมิสูงเป็นรุ่น 9200 ที่ออกแบบมาสำหรับการวัดการสั่นสะเทือนแบบสัมบูรณ์ในสภาพแวดล้อมที่อุณหภูมิสูง ฟังก์ชั่นหลักของมันคือการวัดการสั่นสะเทือนแบบสัมบูรณ์ (สัมพันธ์กับพื้นที่ว่าง) ของตัวเรือนแบริ่ง, ปลอกเครื่องจักรหรือโครงสร้างโดยใช้เทคโนโลยีขดลวดเบรกสองสายและส่งสัญญาณสัญญาณแรงดันไฟฟ้าตามสัดส่วนกับความเร็วการสั่นสะเทือน
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
74712 |
| หมายเลขสั่งซื้อ |
74712-06-05-03-00 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (สหรัฐอเมริกา) |
| รหัส HS |
9031900090 |
| มิติ |
1 ซม. |
| น้ำหนัก |
0.48kg |
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 74712-06-05-03-00 ใช้การออกแบบขดลวดที่เคลื่อนที่สร้างแรงดันไฟฟ้าที่เกิดขึ้นผ่านการเคลื่อนที่ของขดลวดในสนามแม่เหล็กและสัญญาณเอาต์พุตนั้นเป็นสัดส่วนโดยตรงกับความเร็วการสั่นสะเทือนโดยไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก
Bently Nevada 74712-06-05-03-00 ปรับให้เหมาะสมสำหรับสภาพแวดล้อมที่อุณหภูมิสูงมีช่วงอุณหภูมิการทำงาน -29 ° C ถึง +204 ° C (-20 ° F ถึง +400 ° F) ซึ่งเกินกว่าแบบจำลองมาตรฐาน
อลูมิเนียมอลูมิเนียม A204, ป้องกันการกัดกร่อนและน้ำหนักเบา, ยางซิลิโคน (ปรับให้เข้ากับสภาพแวดล้อมที่อุณหภูมิสูงเพื่อหลีกเลี่ยงความชรา) และโพลีฟีนิลซัลไฟด์ (PPS) สำหรับตัวเลือกบล็อกเทอร์มินัลด้วยการสัมผัสทองแดงชุบนิกเกิล
Bently Nevada 74712-06-05-03-00 มีความไวต่ำต่อการสั่นสะเทือนหรือการกระตุ้นพัลส์ทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อนความกว้างของความกว้างสูง (± 5%) เพื่อให้แน่ใจว่าการวัดความแม่นยำของการสั่นสะเทือน
ผลิตภัณฑ์โดยใช้หลักการ
Bently Nevada 74712-06-05-03-00 ติดตั้งอยู่บนตัวเรือนแบริ่งปลอกเครื่องจักรหรือโครงสร้างโดยใช้สตั๊ด 1/2-20 UNF-3A ที่มุม 0 °± 100 °เพื่อให้แน่ใจว่าเพลาที่อ่อนไหวอยู่ในทิศทางของการตรวจสอบการสั่นสะเทือน
เมื่อเครื่องสั่นสะเทือนขดลวดด้านในจะเคลื่อนที่ไปด้วยตัวเรือนและตัดสายแม่เหล็กของการเหนี่ยวนำในสนามแม่เหล็กทำให้เกิดแรงดันไฟฟ้าที่เกิดขึ้นตามสัดส่วนกับความเร็วของการสั่นสะเทือน
สัญญาณแรงดันไฟฟ้าถูกส่งผ่านตัวเชื่อมต่อที่ด้านบนของบล็อกขั้วไปยังอุปกรณ์ตรวจสอบ (เช่น 3300/3500 จอภาพ) ซึ่งมีการประมวลผลเพื่อแสดงค่าความเร็วการสั่นสะเทือนซึ่งใช้เพื่อตรวจสอบว่าอุปกรณ์นั้นไม่สมดุลหรือไม่ถูกต้องหรือไม่
แอปพลิเคชันผลิตภัณฑ์
Bently Nevada 74712-06-05-03-00 ส่วนใหญ่ใช้สำหรับการตรวจสอบการสั่นสะเทือนของอุปกรณ์ในสภาพแวดล้อมอุตสาหกรรมอุณหภูมิสูงสถานการณ์ทั่วไปรวมถึง:
การตรวจสอบการสั่นสะเทือนของที่นั่งแบริ่งของเครื่องจักรหมุนเช่นกังหันก๊าซและกังหันไอน้ำ
การวัดการสั่นสะเทือนของเปลือกของอุปกรณ์เช่นเครื่องปฏิกรณ์เคมีและปั๊มอุณหภูมิสูง
งานตรวจสอบแบบพกพาที่ต้องมีการตรวจสอบสถานะการสั่นสะเทือนเป็นระยะหรือต่อเนื่อง (ใช้งานง่ายในการย้ายเนื่องจากไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก)
การจำแนกการสั่นสะเทือนของกรณีที่ผิดปกติเนื่องจากความผิดพลาดของโรเตอร์ (เช่นความไม่สมดุล, การเยื้องศูนย์) และการเตือนล่วงหน้าเกี่ยวกับความล้มเหลวของอุปกรณ์
การสั่งซื้อข้อมูล
| แบบอย่าง |
74712 | โมเดลพื้นฐานซึ่งเป็นตัวแทนของทรานสดิวเซอร์สองสายอุณหภูมิสูง |
| มุมติดตั้งทรานสดิวเซอร์ |
06 | 0 ± 100, 10 Hz (600 cpm) |
| ตัวเลือกฐานการติดตั้ง |
05 | ไม่มีฐาน; 1/2-20 unf-3a stud |
| ตัวเลือกตัวเชื่อมต่อ |
03 | ตัวยึดทัพ |
| ตัวเลือกการอนุมัติของหน่วยงาน |
00 | ไม่มีการอนุมัติ |
