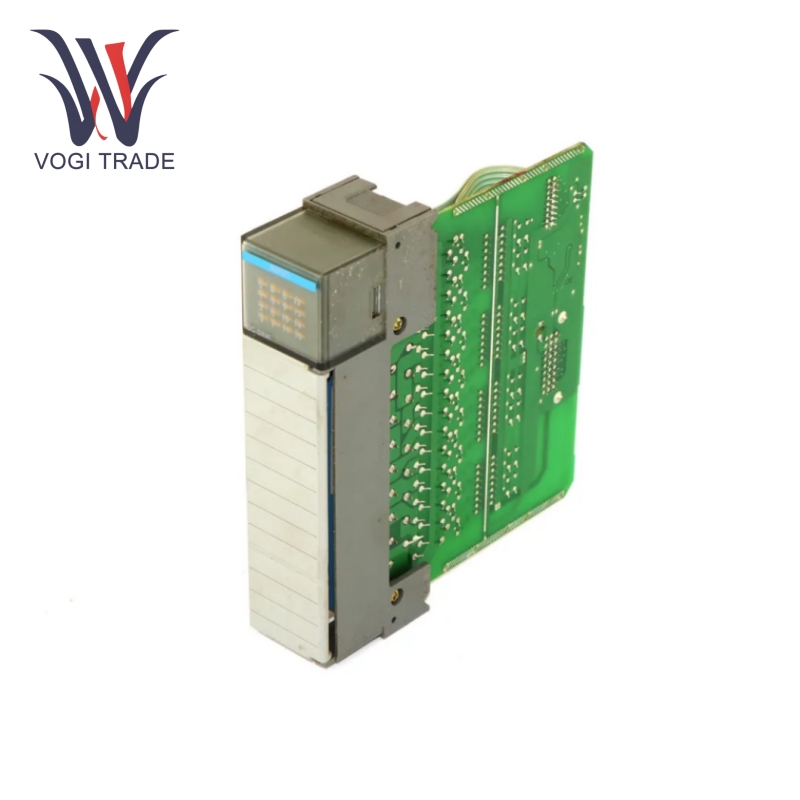

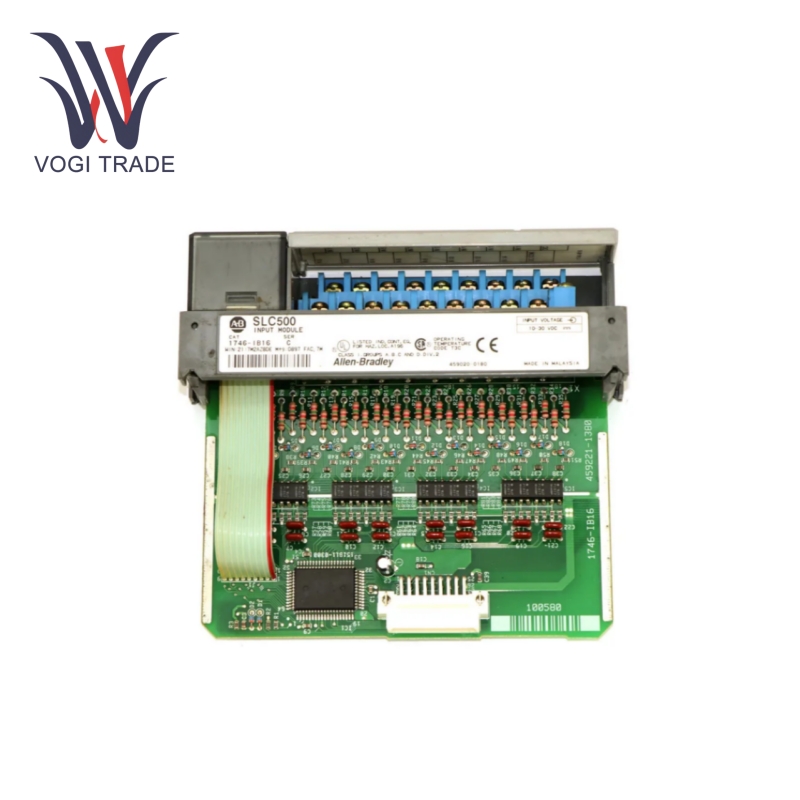

อัลเลน แบรดลีย์ 1746-IB16

ไม่จำนวนอินพุต:16;

Vความสัมพันธ์อินพุตแรงดันไฟฟ้า:10-30 โวลท์ดีซี;

กระแสอินพุตที่กำหนด:8 mA ที่ 24 VDC;

กระแสไฟเข้าสถานะปิดสูงสุด:1 มิลลิแอมป์;

เวลากรองอินพุต:2 มิลลิวินาที;

เมื่อแรงดันไฟฟ้าตกตามสถานะ:สูงสุด 1V;

กระแสไฟรั่วนอกสถานะ:สูงสุด 0.1mA;

Sความล่าช้าในการติดไฟ:8 มิลลิวินาที

กระแสเครื่องบินด้านหลัง: เท่ากับ 0.050A;

การกระจายความร้อนต่อช่องล: เท่ากับ 0.20 วัตต์ ;

ช่วงอุณหภูมิในการทำงาน: เท่ากับตั้งแต่ -40 ถึง 75° C;

ช่วงอุณหภูมิการจัดเก็บ:จาก -40 ถึง 85° C;

Hช่วงความชื้น:ไม่มีการควบแน่น 5 ถึง 95 เปอร์เซ็นต์;

การสั่นสะเทือน:0.5g-rms, 5 ถึง 350 เฮิรตซ์;

ช็อต:15g, 11ms ฮาล์ฟไซน์;

ความเข้ากันได้:การเชื่อมต่อไอ/โอ

คุณสมบัติฟังก์ชั่น

อินเทอร์เฟซอินพุตอเนกประสงค์:อินเทอร์เฟซ Allen Bradley 1746-IB16 กับอุปกรณ์ภาคสนาม เช่น ลิมิตสวิตช์ สวิตช์ใกล้เคียง และปุ่มกดในการใช้งานที่จำเป็นต้องมีการใช้งานกับอุปกรณ์ดังกล่าว รวมถึงหน้าสัมผัสเสริมของรีเลย์ คอนแทคเตอร์ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ที่ให้แรงดันไฟฟ้าของสัญญาณภายใน 10-30 VDC .

Sความใกล้ชิด:อินพุตแต่ละตัวมีไฟแสดงสถานะ LED ซึ่งช่วยให้บอกได้อย่างรวดเร็วว่าเปิดอยู่หรือไม่ LED นี้ทำให้สามารถตรวจสอบสถานะการทำงานของโมดูลอินพุตทั้งหมดได้อย่างรวดเร็ว

เทอร์มินัลบล็อกแบบถอดได้:Allen Bradley 1746-IB16 มีแผงขั้วต่อแบบถอดได้เพื่อความสะดวกของผู้ใช้ในการเดินสายไฟและการเปลี่ยนโมดูล

การประมวลผลสัญญาณ:ระบบใช้การแยกออปโตเป็นการบัฟเฟอร์สัญญาณผ่านวงจรกรองอินพุต เพื่อลดปริมาณสัญญาณรบกวนในอินพุตสัญญาณ เพื่อให้การรับสัญญาณมีความแม่นยำและเชื่อถือได้มากขึ้น

การติดตั้งที่ยืดหยุ่น:วิธีติดตั้งคือยึดเข้ากับช่อง I/O ที่มีอยู่ของแชสซี Allen Bradley 1746-IB16 นอกจากนี้ยังสามารถติดตั้งภายในเครื่องพร้อมกับชั้นวางที่ติดตั้ง CPU SLC 500 หรือแชสซี I/O แบบกระจายระยะไกลในอะแดปเตอร์การสื่อสารบางตัว เช่น I/O ระยะไกล (RIO) และโมดูลอะแดปเตอร์อีเทอร์เน็ต

ใช้งานง่าย:การออกแบบที่เป็นมิตรพร้อมแผงขั้วต่อแบบถอดได้ ไฟ LED แสดงสถานะ ช่วยให้ช่างเทคนิคติดตั้งและใช้งาน Allen Bradley 1746-IB16 ได้อย่างง่ายดาย การติดตั้งและการใช้งานที่ง่ายดายช่วยลดเวลาหยุดทำงานและค่าบำรุงรักษา

การใช้งาน

อุตสาหกรรมไฟฟ้า:สามารถใช้ในโรงไฟฟ้าเพื่อตรวจสอบสถานะของสวิตช์ รีเลย์ และส่วนประกอบไฟฟ้าอื่นๆ ในระบบจำหน่ายไฟฟ้า ตลอดจนสถานะการทำงานของเซ็นเซอร์ต่างๆ ในอุปกรณ์ผลิตไฟฟ้า ดังนั้น Allen Bradley 1746-IB16 จึงให้การสนับสนุนข้อมูลที่มีความหมายสำหรับการดำเนินงานและการบำรุงรักษาระบบไฟฟ้าที่จำเป็นสำหรับการทำงานที่ปลอดภัยและมีเสถียรภาพในระบบโครงข่ายไฟฟ้า

อุตสาหกรรมอาหารและเครื่องดื่ม:ใช้ในสายการผลิตอาหารและบรรจุภัณฑ์เพื่อตรวจสอบสถานะการทำงานของอุปกรณ์ เช่น เครื่องผสม เครื่องบรรจุ และเครื่องบรรจุภัณฑ์ Allen Bradley 1746-IB16 ช่วยให้มั่นใจถึงการดำเนินการตามกระบวนการที่ถูกสุขลักษณะและมีประสิทธิภาพ โดยรับประกันการตรวจจับสัญญาณจากเซ็นเซอร์และสวิตช์ตลอดกระบวนการผลิตที่แม่นยำ ซึ่งเป็นไปตามข้อกำหนดด้านคุณภาพและความปลอดภัยที่เข้มงวดของอุตสาหกรรมอาหารและเครื่องดื่ม

อุตสาหกรรมยา:การผลิตยาช่วยให้สามารถตรวจสอบพารามิเตอร์ที่สำคัญและสถานะของอุปกรณ์ในกระบวนการผลิตยาได้ เช่น การทำงานของเครื่องปฏิกรณ์ ตัวกรอง และสายพานลำเลียง สัญญาณอินพุตที่เชื่อถือได้ที่นำเข้ามามีความสำคัญอย่างยิ่งในการรับประกันคุณภาพและความสม่ำเสมอของผลิตภัณฑ์ และการปฏิบัติตามกฎระเบียบที่เข้มงวด

ระบบอัตโนมัติในอาคาร:Allen Bradley 1746-IB16 ถูกนำไปใช้ในระบบการจัดการอาคารเพื่อควบคุมและตรวจสอบอุปกรณ์ต่างๆ เช่น ลิฟต์ ระบบ HVAC และระบบไฟส่องสว่าง โดยจะประมวลผลสัญญาณอินพุตจากเซ็นเซอร์และสวิตช์ที่ช่วยให้สามารถควบคุมสิ่งอำนวยความสะดวกในอาคารได้อย่างชาญฉลาด ซึ่งช่วยเพิ่มประสิทธิภาพในการใช้พลังงานและความสะดวกสบายของผู้อยู่อาศัย

ดาวน์โหลดแผ่นข้อมูล
