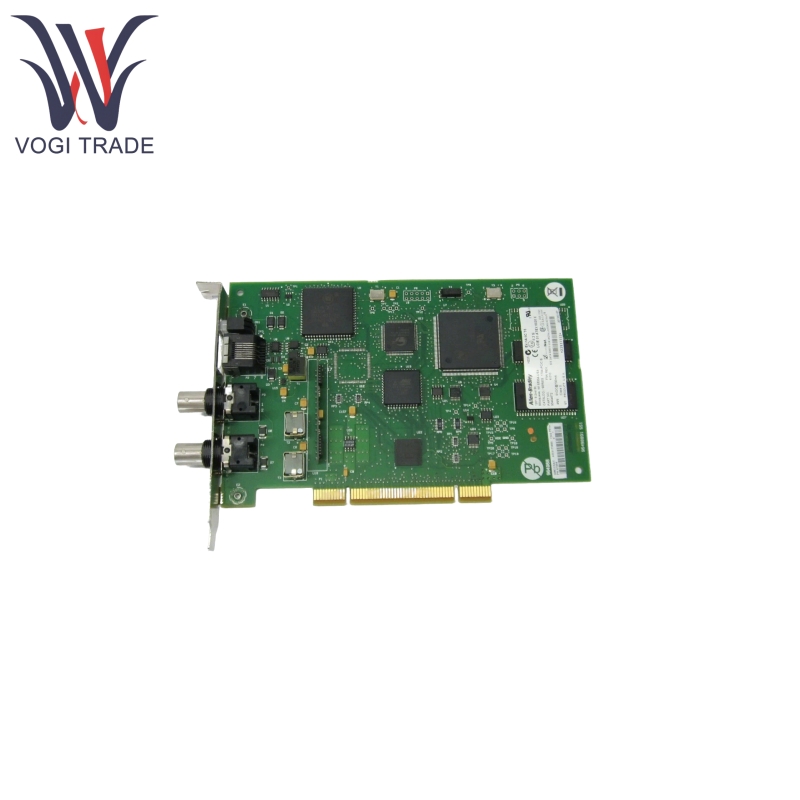

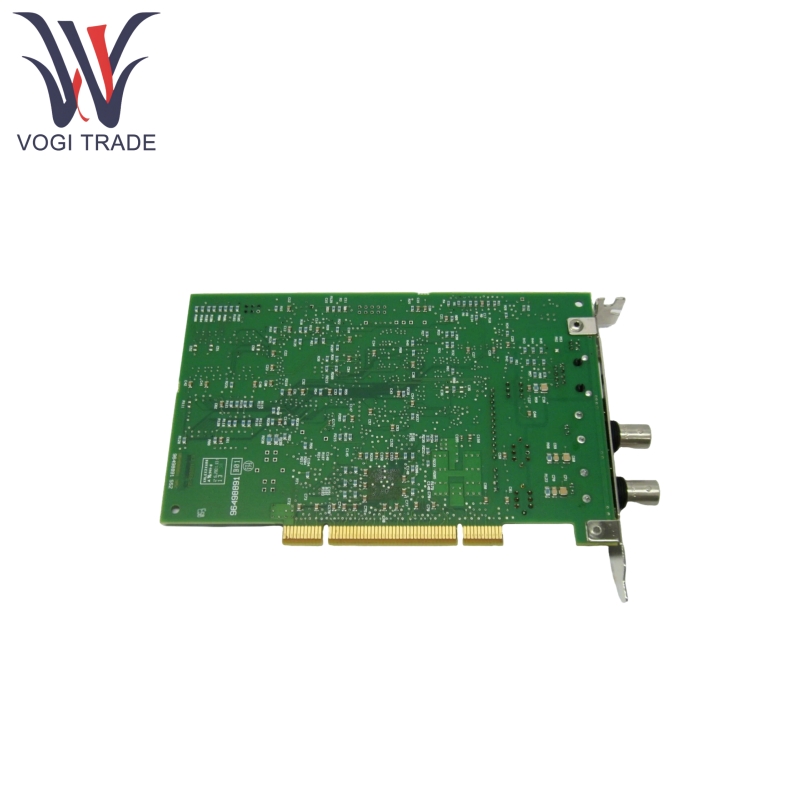

Allen Bradley 1784-PCIC

คุณสมบัติของผลิตภัณฑ์

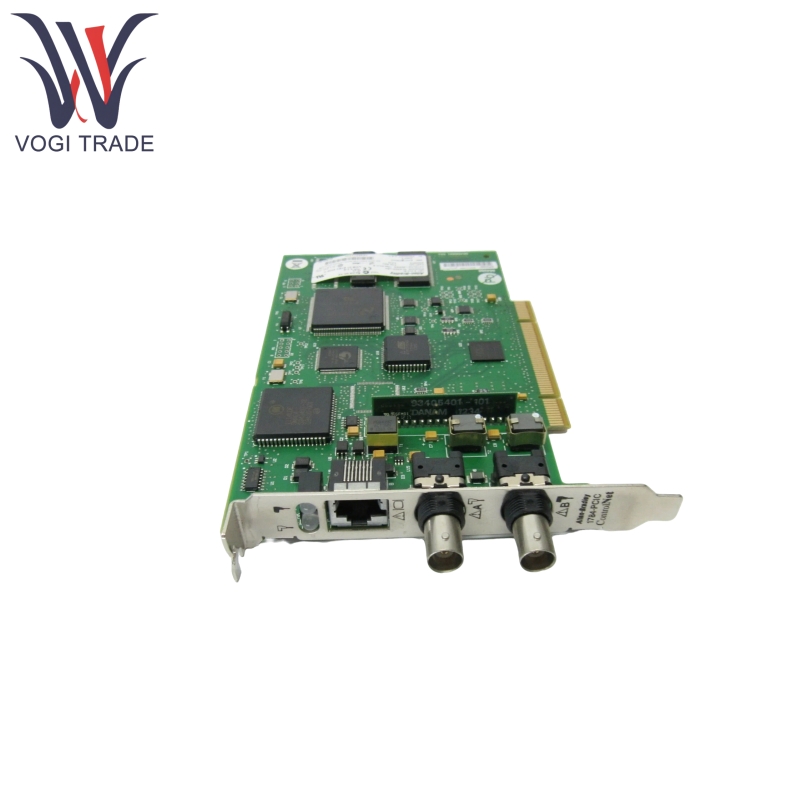

Allen Bradley 1784-PCIC รองรับสองวิธีการเชื่อมต่อ: หนึ่งคือการเชื่อมต่อโดยตรงกับเครือข่าย ControlNet ผ่านอินเตอร์เฟส BNC (ช่อง A และช่อง B) อีกอย่างคือการเชื่อมต่อกับอุปกรณ์ควบคุมอื่น ๆ ในเครือข่ายผ่านอินเตอร์เฟส RJ-45 ของพอร์ตการเข้าถึงเครือข่าย (NAP) โดยใช้สายเคเบิลเฉพาะ 1786-CP

Allen Bradley 1784-PCIC สนับสนุนสื่อซ้ำซ้อน หากเครือข่ายใช้ระบบสายเคเบิลซ้ำซ้อนช่อง A และช่อง B แต่ละช่องสามารถเชื่อมต่อกับสายเคเบิลสองสายเพื่อเพิ่มความน่าเชื่อถือในการสื่อสาร ในระบบที่ไม่ซ้ำซ้อนจะต้องเชื่อมต่อช่องทางเท่านั้น

Allen Bradley 1784-PCIC ติดตั้งไฟแสดงสถานะ LED (ช่อง A และ B) ซึ่งสามารถใช้เพื่อกำหนดแหล่งจ่ายไฟของอุปกรณ์สถานะคนขับความผิดพลาดของเครือข่าย ฯลฯ ขึ้นอยู่กับสถานะของแสง

อัลเลนแบรดลีย์ 1784-PCIC มีความอ่อนไหวต่อกระแสไฟฟ้าคงที่ดังนั้นขั้นตอนการต่อต้านแบบคงที่จะต้องปฏิบัติตามในระหว่างการดำเนินการ (โดยใช้สายรัดข้อมือการคายน้ำโดยการสัมผัสวัตถุที่มีสายดินหลีกเลี่ยงการสัมผัสหมุดเชื่อมต่อและอื่น ๆ )

หลักการทำงานผลิตภัณฑ์

แทรกการ์ดอินเตอร์เฟสการสื่อสารของอัลเลนแบรดลีย์ 1784-PCIC ลงในสล็อต PCI ที่มีอยู่ (ไม่ใช่ PCI Express) บนคอมพิวเตอร์ยึดด้วยสกรูและเชื่อมต่อกับเครือข่าย (ผ่านอินเตอร์เฟส BNC ไปยังเครือข่าย ControlNet หรือผ่านสายเคเบิล 1786-CP ไปยังอุปกรณ์เครือข่าย)

ติดตั้งไดรเวอร์ที่เกี่ยวข้องสำหรับระบบปฏิบัติการของคุณ (ไฟล์ไดรเวอร์อยู่ในไดเรกทอรี \ Driver บนซีดีเฉพาะ) สำหรับการติดตั้งครั้งแรกหรืออัปเดตไดรเวอร์ให้ทำตามขั้นตอนในเอกสารประกอบ (ระบุเส้นทางไดรเวอร์ผ่าน“ ตัวจัดการอุปกรณ์”)

กำหนดค่าไดรเวอร์ ControlNet โดยใช้ซอฟต์แวร์ RSLINX (ระบุที่อยู่เครือข่ายหมายเลขซีเรียลอุปกรณ์ ฯลฯ ) หรือกำหนดค่าไดรเวอร์ backplane เสมือนจริงโดยใช้ SoftLogix Chassis Monitor (ใช้ได้กับตัวควบคุม SoftLogix5800)

คอมพิวเตอร์แลกเปลี่ยนข้อมูลด้วยอุปกรณ์บนเครือข่าย ControlNet ผ่านการ์ดใบนี้ฟังก์ชั่นสนับสนุนเช่นการเข้าถึงเทอร์มินัลการเขียนโปรแกรมการตรวจสอบอุปกรณ์และการเก็บข้อมูล

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับ Allen Bradley 1784-PCIC Communication Interface Card

ความเข้ากันได้ของบัส PCI: สอดคล้องกับ PCI Revision 2.2 เข้ากันได้กับช่อง PCI 5V/3.3V, สล็อต PCI 32 บิต/64 บิตและสล็อต PCI-X ไม่เข้ากันได้กับช่อง PCI Express

ความเข้ากันได้ของระบบปฏิบัติการ: รองรับ Windows XP (พร้อม Service Pack 1 หรือสูงกว่า), Windows 2000 (พร้อม Service Pack 4 หรือสูงกว่า), Windows 98 และ Windows ME

ความเข้ากันได้ของซอฟต์แวร์: ต้องการซอฟต์แวร์ Rockwell RSLINX (เวอร์ชัน 2.42.00 หรือใหม่กว่า) และ RSNetWorx สำหรับซอฟต์แวร์ ControlNet

การแยกด้วยไฟฟ้า: แรงดันไฟฟ้าแยกต่อเนื่อง 50V ทดสอบให้ทนต่อ 600V เป็นเวลา 60 วินาที

อุณหภูมิการทำงาน: 0 ~ 55 ° C (32 ~ 131 ° F)

อุณหภูมิการจัดเก็บ: -40 ~ 85 ° C (-40 ~ 185 ° F)

ความชื้นสัมพัทธ์: 5% ~ 95% ที่ไม่ได้รับการชดเชย

ประสิทธิภาพเชิงกล:

การสั่นสะเทือน: 2G @ 10 ~ 500Hz (สอดคล้องกับ IEC 60068-2-6)

การดำเนินงาน Shock: 30G (IEC 60068-2-27)

ช็อตที่ไม่ได้ดำเนินการ: 50G

แหล่งจ่ายไฟและการใช้พลังงาน:

ความต้องการพลังงาน: 5V DC, 700mA สูงสุด (คลาส 2)

การกระจายพลังงาน: 3.5W
