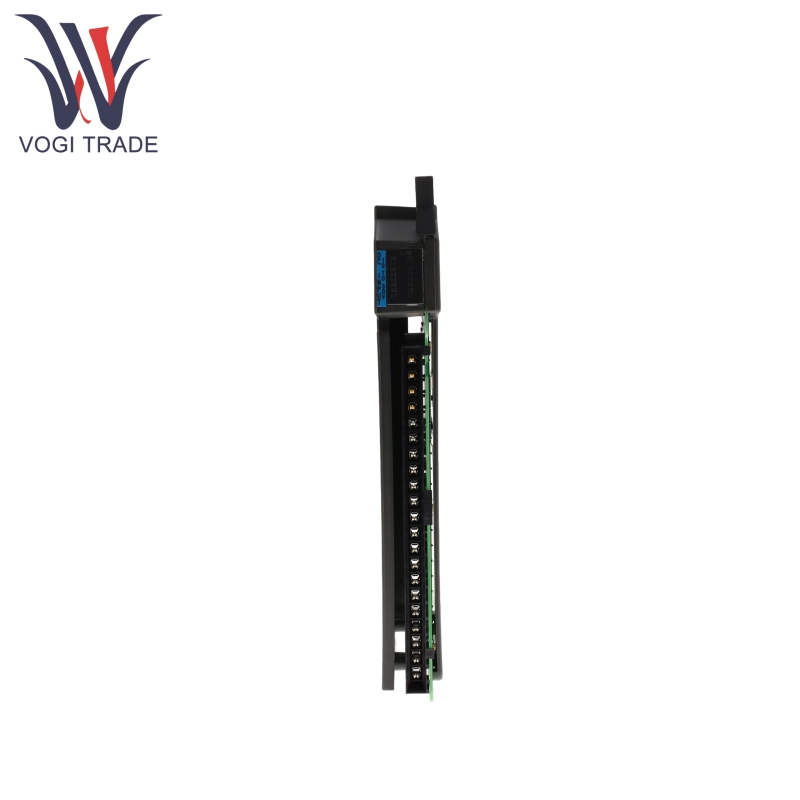

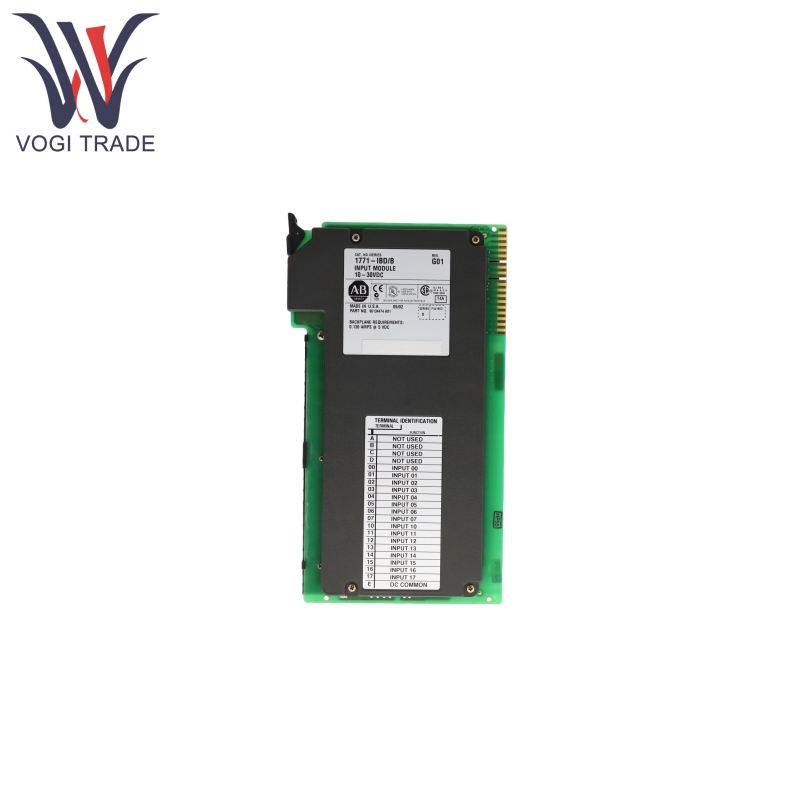

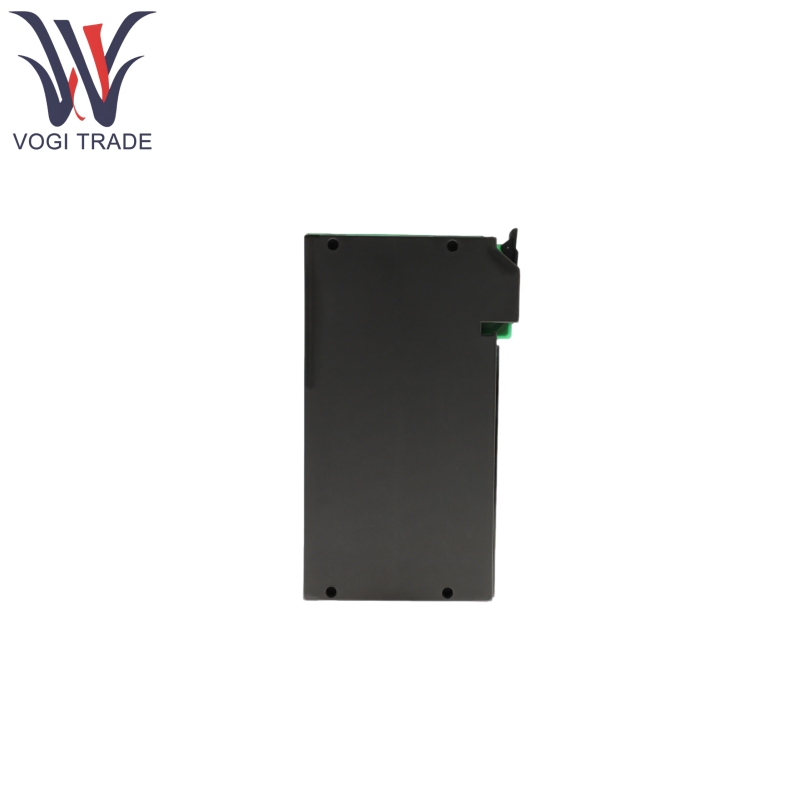

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลอินพุต DCเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 15ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นอัลเลนแบรดลีย์ 1771-IBD S ส่วนใหญ่ใช้สำหรับการได้รับสัญญาณ I/O ในระบบระบบอัตโนมัติอุตสาหกรรม มันสื่อสารกับโปรเซสเซอร์ผ่าน Backplane Chassis Backplane 1771 Series ได้รับสัญญาณอินพุต DC ภายนอกและส่งไปยังระบบควบคุม
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1771-IBD |
| หมายเลขสั่งซื้อ |
1771-IBD |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8471800000 |
| มิติ |
12*12*8 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
อัลเลนแบรดลีย์ 1771-IBD มีความไวต่อการปลดปล่อยไฟฟ้าสถิตและจะต้องได้รับการปกป้องจากความเสียหายโดยการต่อสายดินสายรัดข้อมือป้องกันสถิติและมาตรการอื่น ๆ เมื่อไม่ได้ใช้งานควรเก็บไว้ในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตเดิม
อัลเลนแบรดลีย์ 1771-IBD คุณสมบัติการหน่วงตัวกรองที่ปรับได้รองรับ 1ms หรือ 6ms shutdown delay time (ค่าเริ่มต้น 1ms) ซึ่งสามารถตั้งค่าผ่านจัมเปอร์บนแผงวงจรเพื่อลดสัญญาณรบกวนสัญญาณอินพุต
แผงด้านหน้าประกอบด้วย 1“ ไฟแสดงสถานะการเปิดใช้งานโมดูลสีเขียว” (ส่องสว่างเมื่อใช้พลังงาน) และ 16“ ไฟแสดงสถานะสถานะอินพุตสีแดง” (สอดคล้องกับขั้วอินพุต 00-17, ส่องสว่างเมื่อมีแรงดันไฟฟ้า)
อัลเลนแบรดลีย์ 1771-IBD สามารถเชื่อมต่อกับอุปกรณ์อินพุต 2 สายหรือ 3 สายผ่านแขนเดินสายไฟ 1771-WH และรองรับโหมดแหล่งกำเนิดปัจจุบัน
หลักการทำงานผลิตภัณฑ์
Allen Bradley 1771-IBD สามารถรับพลังงานจากแหล่งจ่ายไฟแชสซี (130ma@5V DC) ผ่านทางแบ็คเพลนของแชสซี I/O 1771 I/O หลังจากได้รับสัญญาณอินพุต DC 10-30V ภายนอกจะถูกกรอง (ตามการหน่วงเวลา 1MS/6MS ที่ตั้งไว้) และแปลงเป็นสัญญาณดิจิตอลซึ่งจะส่งไปยังโปรเซสเซอร์ผ่าน backplane
อัลเลนแบรดลีย์ 1771-IBD มีอุปกรณ์ 2 สายโดยมีปลายด้านหนึ่งเชื่อมต่อกับเทอร์มินัล 00-17 และปลายอีกด้านที่เชื่อมต่อกับเทอร์มินัลบวก DC (+DC) เทอร์มินัล E เชื่อมต่อกับเทอร์มินัล DC ทั่วไป (DC Common)
Allen Bradley 1771-IBD มีอุปกรณ์ 3 สายที่ทำงานในโหมดแหล่งกำเนิดปัจจุบัน การกำหนดค่าการเดินสายคล้ายกับอุปกรณ์ 2 สายโดยไม่ได้ใช้เทอร์มินัล A-D
“ ไฟการเปิดใช้งานสีเขียว” หมายถึงแหล่งจ่ายไฟของโมดูลปกติและ“ สถานะอินพุตสถานะอินพุตสีแดงบ่งชี้ว่าเทอร์มินัลที่สอดคล้องกันมีอินพุตแรงดันไฟฟ้าและสัญญาณนั้นถูกต้อง
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับโมดูลอินพุต Allen Bradley 1771-IBD DC
| หมวดหมู่ |
พารามิเตอร์เฉพาะ |
| ช่วงแรงดันไฟฟ้าอินพุต |
10-30V DC |
| อินพุตปัจจุบัน |
4.5mA ที่ 10V 15mA ที่ 30V 2.0ma ที่ 5V |
| ความล่าช้าในการขยายพันธุ์ |
ต่ำถึงสูง: 1ms สูงถึงต่ำ: เลือก 1ms หรือ 6ms (ตั้งค่าผ่านจัมเปอร์) |
| ความต้องการพลังงาน |
ได้รับจาก backplane แชสซี I/O ต้องใช้ 130mA@5V DC (± 5%) |
| พลัง |
สูงสุด 7.3W (24.7 BTU/ชม.), ขั้นต่ำ 1.0W (3.4 BTU/ชม.) |
| มาตรฐานการแยก |
สอดคล้องกับ UL 508 และ CSA C22.2 No.142 |
| ข้อกำหนดการเดินสาย |
สูงสุด 14 เกจ (2 มม. ²) สายรัดความหนาของฉนวนสูงสุด 3/64 นิ้ว (1.2 มม.) |
| ปุ่มเชื่อมต่อ backplane |
ตำแหน่งวงดนตรีสำคัญ: ระหว่าง 10-12 ระหว่าง 16-18 |
| แขนสายไฟจับคู่ |
1771-WH |
| ความต้องการแรงบิด |
7-9 นิ้วปอนด์ |
