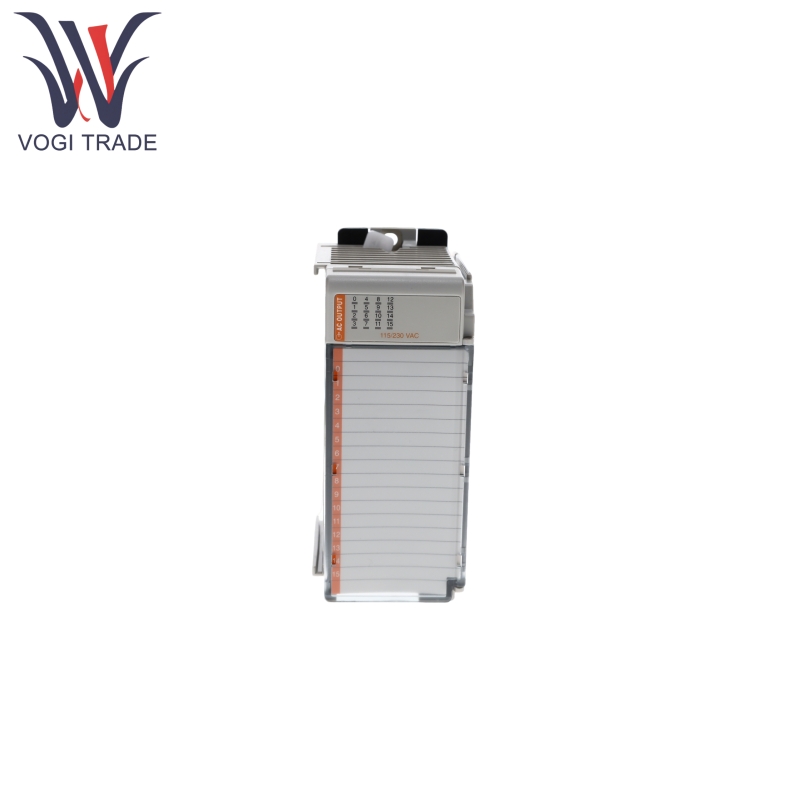

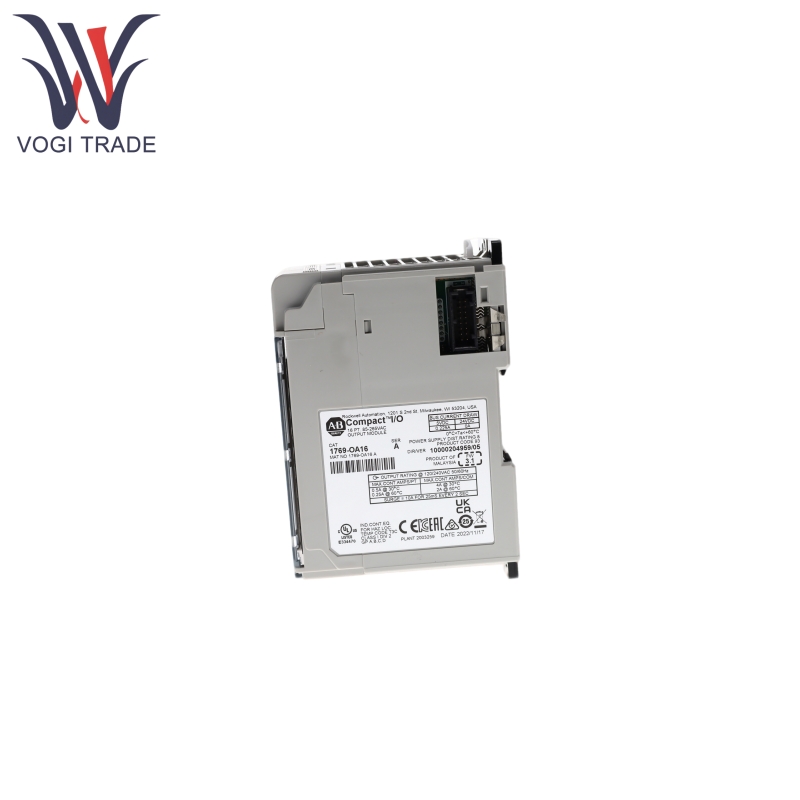

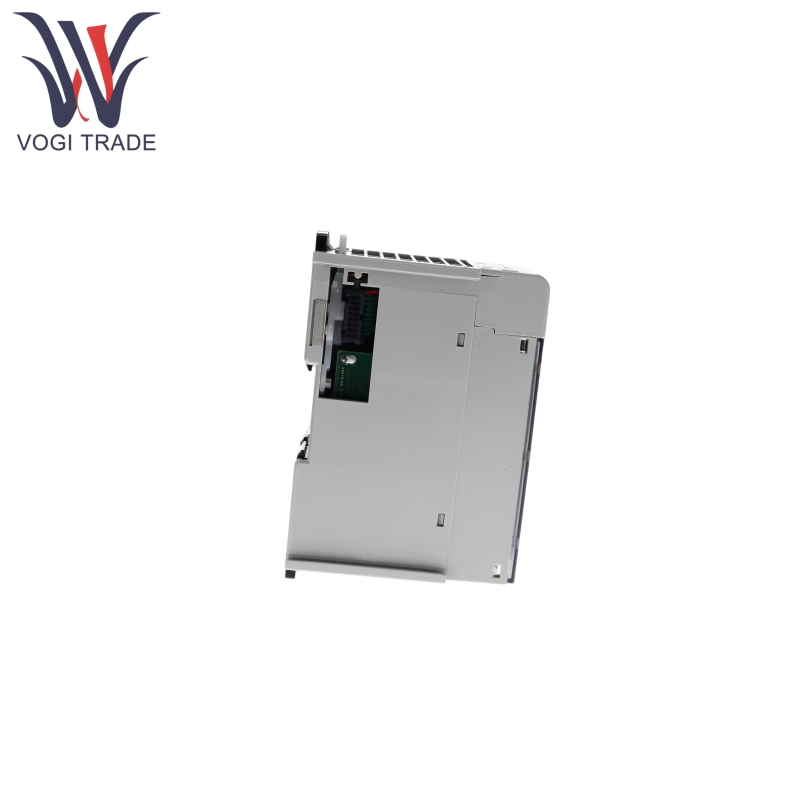

Allen Bradley 1769-OA16

คุณสมบัติของผลิตภัณฑ์

อัลเลนแบรดลีย์ 1769-OA16 มี 16 คะแนนเอาต์พุตแบ่งออกเป็น 2 กลุ่ม (8 คะแนนต่อกลุ่ม) รองรับการควบคุมโหลด AC 120/240V มันใช้ triac แบบสองทิศทางเป็นองค์ประกอบการสลับการกำจัดปัญหาที่เกี่ยวข้องกับการสึกหรอของการติดต่อทางกล

อัลเลนแบรดลีย์ 2312-OA16 รวมฟังก์ชั่นการปราบปรามไฟกระชากเพื่อลดผลกระทบของแรงดันไฟฟ้าสูงในโมดูล เมื่อควบคุมโหลดอุปนัยขอแนะนำให้เชื่อมต่อตัวยับยั้งการกระชากภายนอกเพื่อยืดอายุการใช้งานของ triacs

อัลเลนแบรดลีย์ 1769-OA16 มีการออกแบบการแยกด้วยแสงโดยแยกวงจรลอจิกออกจากวงจรสนามแรงดันสูงเพื่อเพิ่มความต้านทานการรบกวน TRIACS สวิตช์ที่จุดข้ามศูนย์ของแหล่งจ่ายไฟ AC ลดการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (EMI) และแรงดันไฟฟ้าแหลม

แต่ละจุดเอาท์พุทสอดคล้องกับไฟแสดงสถานะอิสระรองรับการป้องกันกระแสเกินซึ่งสามารถ จำกัด ผลกระทบของกระแสการรั่วไหลโดยตัวต้านทานโหลดแบบขนาน มันมีบล็อกเทอร์มินัลที่ถอดออกได้รองรับการติดตั้งรางดินหรือแผงติดตั้งพร้อมโมดูลล็อคด้วยกลไกเข้าด้วยกันผ่านโครงสร้างลิ้นและร่อง

หลักการทำงานผลิตภัณฑ์

คอนโทรลเลอร์ส่งสัญญาณควบคุมไปยังโมดูลผ่านบัสการสื่อสารแบบบูรณาการและวงจรลอจิกจะผลักดันให้ไทริสเตอร์เปิดหรือปิด

สวิตช์ไทริสเตอร์ระบุที่จุดข้ามศูนย์ของแรงดันไฟฟ้า AC ลดการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้าและแรงดันไฟฟ้าที่กระชากในระหว่างกระบวนการสลับ

เมื่อเปิดใช้งาน Allen Bradley 1769-OA16 ให้แหล่งจ่ายไฟ AC 120/240V ให้กับโหลดภายนอก เมื่อปิดตัวลงกระแสจะถูกตัดผ่านการแยกด้วยแสงเพื่อป้องกันไม่ให้กระแสรั่วไหลจากสถานะโหลด

ในกรณีที่มีกระแสเกินวงจรภายในจะ จำกัด กระแสไฟฟ้า กระแสรั่วไหลสามารถระงับได้โดยใช้ตัวต้านทานแบบขนาน (15 kW/2w สำหรับ 120V AC และ 5 kW/5w สำหรับ 240V AC)

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1769-OA16 โมดูลเอาต์พุตดิจิตอล AC

ข้อมูลจำเพาะเอาต์พุต: 16 จุดเอาต์พุต (8 คะแนน/กลุ่ม), เอาต์พุต Triac โซลิดสเตต

ประเภทแรงดันไฟฟ้า: 100/240V AC

ช่วงแรงดันไฟฟ้าในการทำงาน: 85-265V AC, 47-63 Hz

ความล่าช้าในการส่งออก: ในรอบ 1/2, ปิด 1/2 รอบ (ขึ้นอยู่กับความถี่พลังงาน AC)

Draw ปัจจุบัน: 225 ma @ 5.1v

การกระจายความร้อนสูงสุด: 4.9 W

กระแสการรั่วไหลนอกสถานะ: 2.0 ma max @ 132V ac, 2.5 ma max @ 265v ac

ลักษณะของรัฐ: แรงดันไฟฟ้าสูงสุดลดลง: 1.5V Peak (@2A), กระแสขั้นต่ำ: 10 ma

ความจุปัจจุบัน: ต่อจุดสูงสุด: 0.5a (@60 ° C), 1.0a (@30 ° C), ต่อโมดูลสูงสุด: 4.0a (@60 ° C), 8.0a (@30 ° C)

กระแสไฟกระชาก: 5A สำหรับ 25 มิลลิวินาทีทำซ้ำทุก 2 วินาที

แรงดันไฟฟ้าแยก: จุดส่งออกไปยังบัส: 1836V AC สำหรับ 1S หรือ 2596V DC สำหรับ 1S แรงดันไฟฟ้า 265V AC (ฉนวนพื้นฐาน), 150V AC (ฉนวนเสริมแรง)
