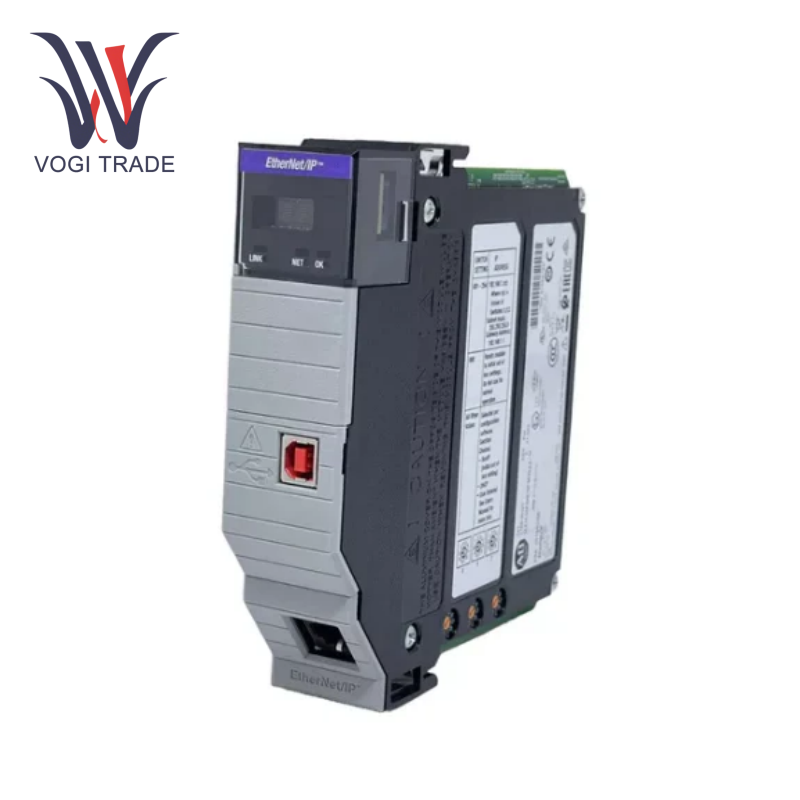

Allen Bradley 1756-EN2T

พารามิเตอร์ทางเทคนิค

ประเภทเครือข่าย: อีเธอร์เน็ต/IP (รองรับโปรโตคอล CIP)

การกำหนดค่าพอร์ต: 1 พอร์ต RJ45 (10/100 Mbps), 1 USB 1.1 พอร์ต (สำหรับการกำหนดค่าท้องถิ่น)

อัตราการสื่อสาร: 10/100 Mbps Adaptive

โปรโตคอลที่รองรับ: CIP, Modbus TCP/IP, การสื่อสาร I/O แบบเรียลไทม์, การสื่อสารความปลอดภัย (ความปลอดภัย CIP)

แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 24V DC (เข้ากันได้กับแหล่งจ่ายไฟของ Rack Rack)

อุณหภูมิการทำงาน: -40 ° C ถึง +70 ° C

การใช้พลังงาน: 5.1W (การใช้พลังงานสูงสุด), การกระจายความร้อน 17.4 BTU/H

หมายเหตุ: อัลเลนแบรดลีย์ 1756-EN2T มีฟังก์ชั่นคีย์อิเล็กทรอนิกส์ในตัวเพื่อป้องกันความล้มเหลวในการสื่อสารที่เกิดจากฮาร์ดแวร์ที่ไม่ตรงกัน

คุณสมบัติ

การสื่อสารแบบเรียลไทม์: อัลเลนแบรดลีย์ 1756-EN2T รองรับการควบคุม I/O ความเร็วสูงและการเก็บข้อมูลเพื่อให้มั่นใจว่าการตอบสนองมิลลิวินาที

ความซ้ำซ้อนและความน่าเชื่อถือ: ฟังก์ชั่นแหวนระดับอุปกรณ์ (DLR) เพื่อปรับปรุงการทนต่อความผิดพลาดของเครือข่าย

การสื่อสารด้านความปลอดภัย: Allen Bradley 1756-EN2T ใช้โปรโตคอลความปลอดภัย CIP เพื่อให้ได้การส่งข้อมูลการควบคุมความปลอดภัยแบบซิงโครนัสและข้อมูลมาตรฐาน

การกำหนดค่าที่ยืดหยุ่น: ที่อยู่ IP สามารถตั้งค่าผ่านสวิตช์โรตารี่, bootp/DHCP หรือซอฟต์แวร์ (RSLINX/Studio 5000)

ฟังก์ชั่นการวินิจฉัย: แสดงตัวบ่งชี้สถานะ (เช่นสถานะเครือข่ายแหล่งจ่ายไฟความผิดพลาด) และบันทึกบันทึกเพื่ออำนวยความสะดวกในการแก้ไขปัญหาอย่างรวดเร็ว

วิธีการใช้และหลักการ

การติดตั้งฮาร์ดแวร์: แทรกอัลเลนแบรดลีย์ 1756-EN2T ลงในชั้นวางควบคุมและเชื่อมต่อพอร์ต RJ45 กับสวิตช์อีเธอร์เน็ต

การกำหนดค่าซอฟต์แวร์: กำหนด IP แบบคงที่ผ่าน RSLINX หรือ Studio 5000

BOOTP/DHCP: จำเป็นต้องกู้คืนการตั้งค่าจากโรงงานผ่านสวิตช์โรตารี่ 888 ก่อนการเปิดใช้งาน

การรวมโปรแกรม: เพิ่มโมดูลในสตูดิโอ 5000 กำหนดค่าพารามิเตอร์การแมป I/O และพารามิเตอร์การสื่อสาร

หลักการที่ทำงาน: อัลเลนแบรดลีย์ 1756-EN2T ทำหน้าที่เป็นโหนดเครือข่ายอีเธอร์เน็ต/IP, ห่อหุ้มคำแนะนำคอนโทรลเลอร์ลงในแพ็คเก็ตข้อมูล TCP/IP และส่งไปยังอุปกรณ์ขั้ว (เช่นเซ็นเซอร์และไดรฟ์) ในขณะที่ได้รับและแยกวิเคราะห์ข้อมูลตอบรับเพื่อให้ได้การควบคุมแบบปิด
