แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลอะแดปเตอร์ I/O ระยะไกลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นAllen Bradley 1747-ASB สามารถแมปรูปภาพของโมดูล I/O โดยตรงในแชสซีระยะไกลและแชสซีขยายไปยังรูปภาพของโปรเซสเซอร์ SLC หรือ PLC ทำให้การถ่ายโอนข้อมูลอัตโนมัติโดยไม่จำเป็นต้องมีการเขียนโปรแกรมผู้ใช้
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1747-asb |
| หมายเลขสั่งซื้อ |
1747-asb |
| แคตตาล็อก |
SLC 500 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8504409999 |
| มิติ |
12*12*8 ซม. |
| น้ำหนัก |
0.8kg |

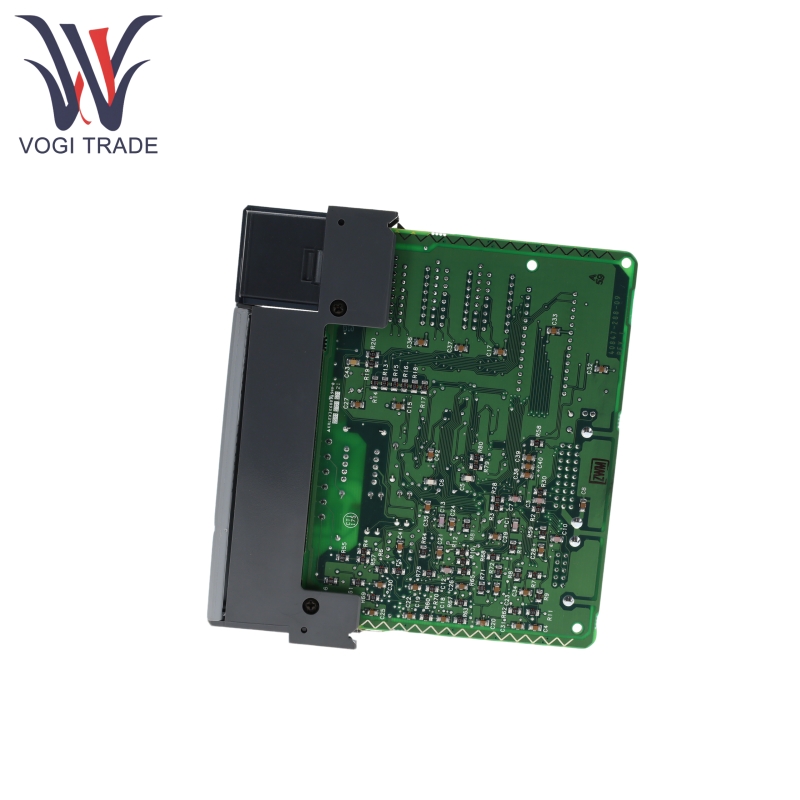

คุณสมบัติของผลิตภัณฑ์

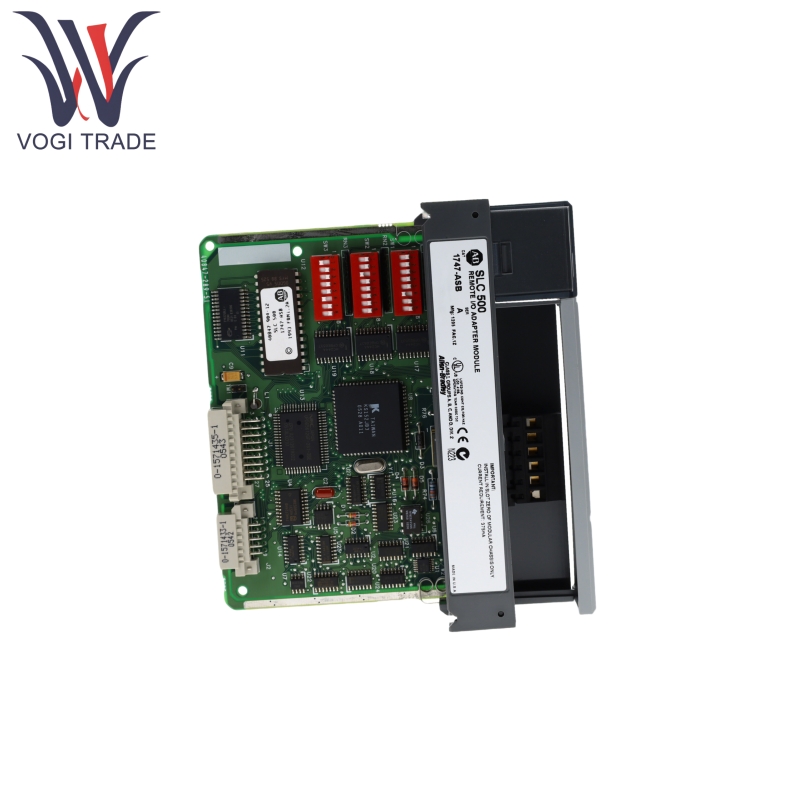

Allen Bradley 1747-ASB มีสวิตช์ DIP 3 ชุด (SW1, SW2, SW3) สำหรับการตั้งค่าพารามิเตอร์เช่นหมายเลขชั้นวางลอจิกอัตราการสื่อสารและขนาดภาพ
อัลเลนแบรดลีย์ 1747-ASB มีตัวเชื่อมต่อคีย์ 6 พินสำหรับการเชื่อมต่อ Rio Link และโปรเซสเซอร์รีสตาร์ทสวิตช์ล็อคสวิตช์ล็อคช่องเสียบสายเคเบิลและคลิปล็อคตัวเอง
เอาต์พุตข้อมูลถูกส่งจากเครื่องสแกนแชสซี (SLC/PLC) ในท้องถิ่นผ่านทางลิงค์ RIO ไปยัง 1747-ASB จากนั้นส่งไปยังโมดูลเอาต์พุตผ่านแชสซีแบ็คเพลน ข้อมูลอินพุตจะถูกรวบรวมโดย 1747-ASB จากโมดูลอินพุตผ่าน backplane จากนั้นกลับไปที่สแกนเนอร์ผ่านลิงก์ Rio
Allen Bradley 1747-ASB รองรับโหมดการกำหนดที่อยู่โมดูล I/O สามโหมด 2-slot (2 สล็อตฟอร์ม 1 กลุ่มตรรกะ), 1-slot (1 สล็อตฟอร์ม 1 กลุ่มตรรกะ) และ 1/2-slot (1 สล็อต 2 กลุ่มตรรกะ)

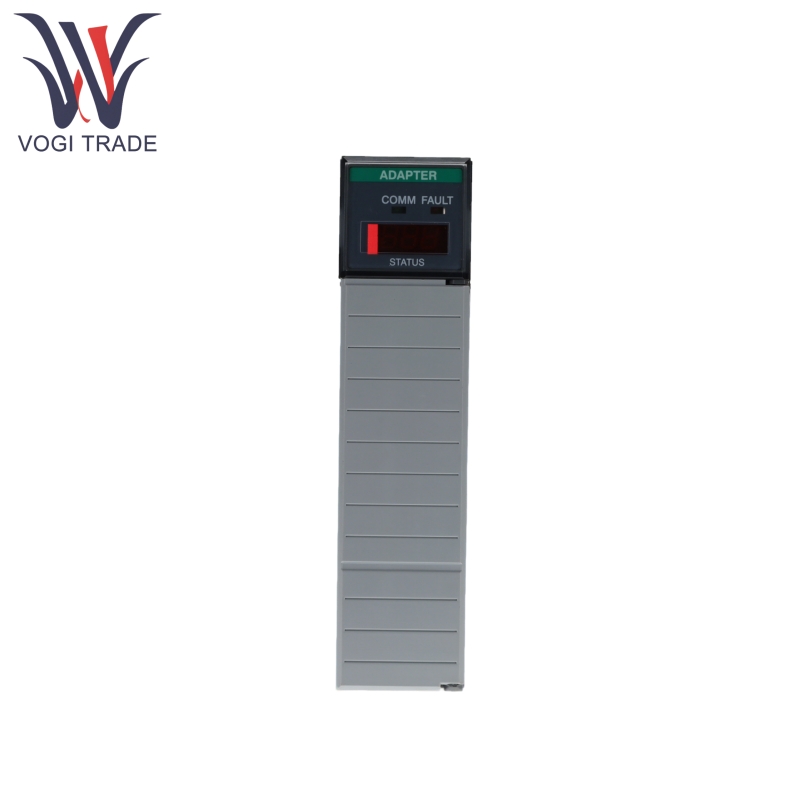

Green Comm LED (ยังคงอยู่ในระหว่างการทำงานปกติ), Red Fault LED (สว่างขึ้นเมื่อเกิดความผิดพลาด)
อัลเลนแบรดลีย์ 1747-ASB รองรับทอพอโลยีลูกโซ่เดซี่สำหรับการเชื่อมต่ออุปกรณ์ริโอด้วยอะแดปเตอร์สูงสุด 32 อะแดปเตอร์ (หากอุปกรณ์ทั้งหมดมีความสามารถในการขยายตัวของโหนด) หรือ 16 (ไม่มีความสามารถในการขยายโหนด)
อัลเลนแบรดลีย์ 1747-ASB สามารถกำหนดค่าได้ด้วยคุณสมบัติเช่น“ Hold Last State (HLS)” (โมดูลเอาท์พุทแบบไม่ต่อเนื่องรักษาสถานะสุดท้ายของพวกเขาในระหว่างการหยุดการสื่อสาร) และ“ โปรเซสเซอร์รีสตาร์ทล็อค (PRL)” (จำเป็นต้องปลดล็อคด้วยตนเองหลังจากการสื่อสารกลับมาทำงาน)
Green Comm LED (ยังคงอยู่ในระหว่างการทำงานปกติ), Red Fault LED (สว่างขึ้นเมื่อเกิดความผิดพลาด)
หลักการทำงานผลิตภัณฑ์
สแกนเนอร์ของคอนโทรลเลอร์หลัก (แชสซีท้องถิ่น) ส่งข้อมูลเอาต์พุตไปยัง 1747-ASB ผ่านลิงก์ Rio โมดูลจะส่งข้อมูลไปยังโมดูลเอาต์พุตของแชสซีระยะไกลและแชสซีขยายตัวผ่านแชสซีแชสซี
สัญญาณจากโมดูลอินพุตจากระยะไกลจะถูกรวบรวมโดย 1747-ASB ผ่านแชสซีแบ็คเพลนจากนั้นกลับไปที่สแกนเนอร์ของคอนโทรลเลอร์หลักผ่านลิงก์ Rio
ที่อยู่ลอจิกอัตราการสื่อสารและพารามิเตอร์อื่น ๆ ถูกตั้งค่าผ่านสวิตช์ DIP เพื่อให้แน่ใจว่าเข้ากันได้กับวิธีการกำหนดที่อยู่ของคอนโทรลเลอร์หลัก (SLC ใช้ทศนิยม, PLC ใช้โฟน Octal) เปิดใช้งานการขยาย I/O Plug-and-Play โดยไม่ต้องเขียนโปรแกรมเพิ่มเติม
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1747-ASB โมดูลอะแดปเตอร์ I/O ระยะไกล
| หมวดหมู่ |
พารามิเตอร์โดยละเอียด |
| พารามิเตอร์ไฟฟ้า |
Backplane การบริโภคปัจจุบัน: 375 ma @ 5v dc |
| พารามิเตอร์ด้านสิ่งแวดล้อม |
อุณหภูมิการทำงาน: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F) อุณหภูมิการจัดเก็บ: -40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) ความชื้น: 5% ~ 95% ที่ไม่ได้รับการชดเชย |
| การต่อต้านการแทรกแซงและคุณสมบัติเชิงกล |
ความต้านทานการสั่นสะเทือน: 0.015 นิ้วสูงสุดถึงยอดที่ 5-57 Hz; การเร่งความเร็ว 2.5 กรัมที่ 57-2000 Hz ช็อต (ปฏิบัติการ): 30gs ภูมิคุ้มกันรบกวน: สอดคล้องกับ NEMA Standard ICS 2-230 |
| พารามิเตอร์การสื่อสาร |
รองรับอัตราการรับส่งข้อมูล: 57.6K, 115.2K, 230.4K BPS (กำหนดค่าผ่านสวิตช์ DIP จะต้องสอดคล้องกับอุปกรณ์ทั้งหมด) ระยะสายเคเบิลสูงสุด (Belden 9463) - 57.6k bps: 3048 เมตร (10,000 ฟุต) - 115.2K bps: 1524 เมตร (5,000 ฟุต) - 230.4K bps: 762 เมตร (2,500 ฟุต) การยกเลิกตัวต้านทาน: 82Ωหรือ150Ω (1/2 วัตต์ขึ้นอยู่กับอัตราการรับส่งข้อมูลและความสามารถของโหนดขยาย) |
