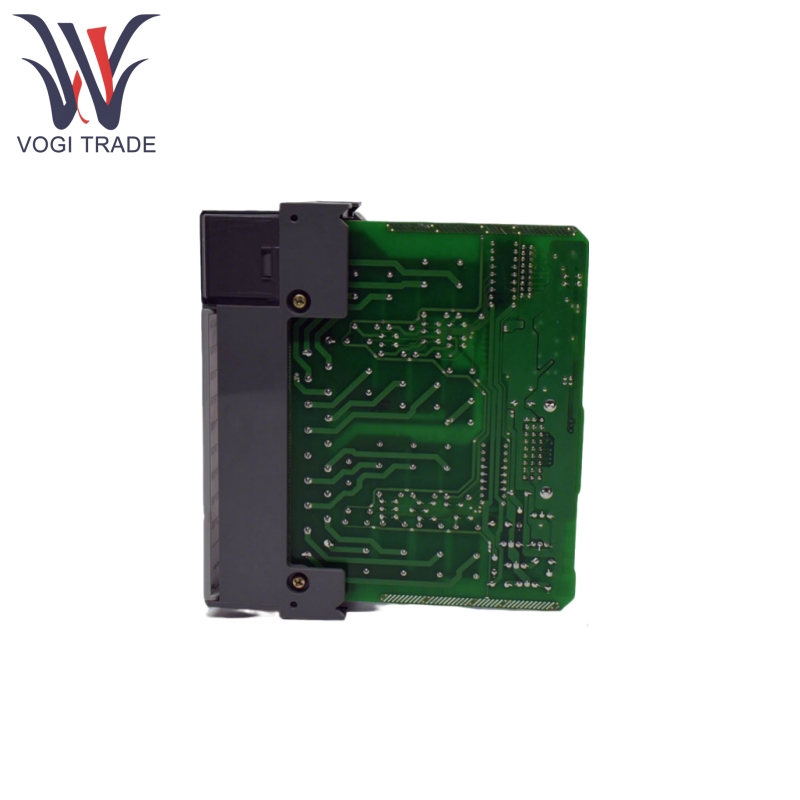

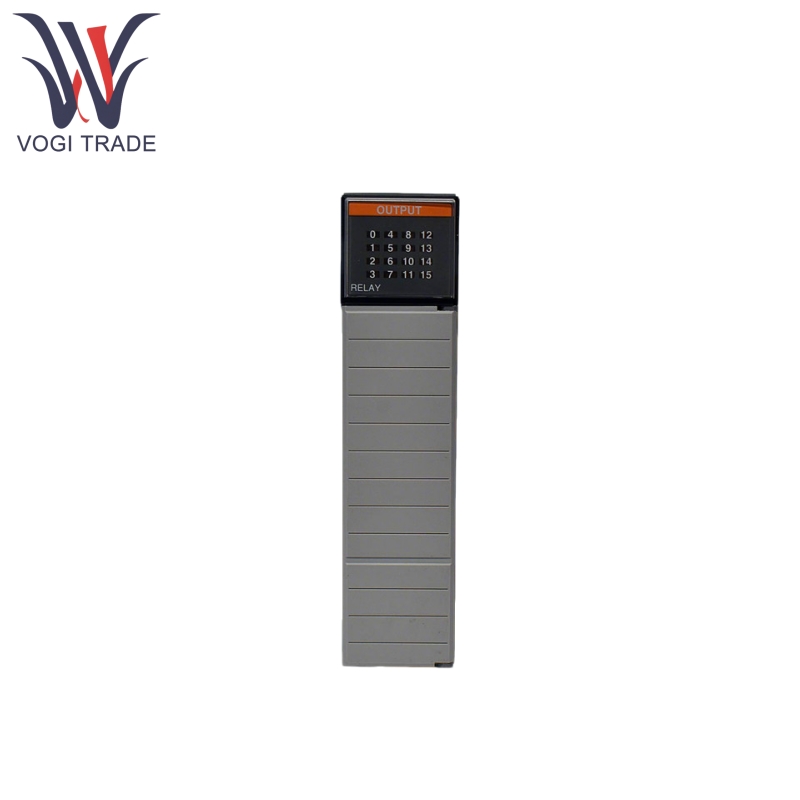

อัลเลนแบรดลีย์ 1746-ow16

คุณสมบัติของผลิตภัณฑ์

อัลเลนแบรดลีย์ 1746-OW16 ใช้หน้าสัมผัสการถ่ายทอดเชิงกลรองรับการสลับโหลดแบบผสม AC/DC และมีความสามารถในการแยกไฟฟ้าสูง (1500V opto-isolation)

อัลเลนแบรดลีย์ 1746-OW16 มี 16 คะแนนเอาท์พุทโดยทุก ๆ 8 คะแนนแบ่งปันเทอร์มินัลทั่วไป (คะแนนต่อสามัญ = 8) ทำให้เหมาะสำหรับการควบคุมโหลดแบบกระจายหลายครั้ง

อัลเลนแบรดลีย์ 1746-OW16 ใช้บล็อกขั้วที่ถอดได้แบบรหัสสีเพื่อการเดินสายและการบำรุงรักษาที่ง่ายซึ่งต้องใช้การกำจัดสกรูยึดด้านบนและล่างสำหรับการถอดชิ้นส่วน

อัลเลนแบรดลีย์ 1746-OW16 เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่อาจมีก๊าซระเบิด วัสดุการปิดผนึกอีพ็อกซี่อาจได้รับผลกระทบจากสารเคมีบางชนิดดังนั้นการตรวจสอบอย่างสม่ำเสมอจึงจำเป็นต้องตรวจสอบการเสื่อมสภาพของประสิทธิภาพและควรเปลี่ยนโมดูลหากจำเป็น

หลักการทำงานผลิตภัณฑ์

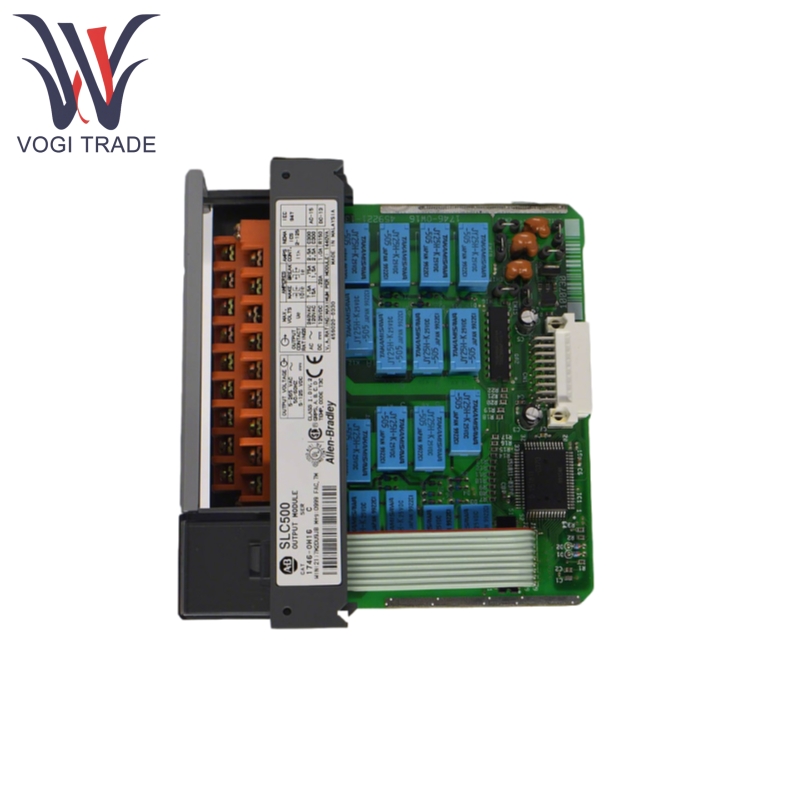

อัลเลนแบรดลีย์ 1746-OW16 ควบคุมการโหลดภายนอกผ่านการสลับกลไกของหน้าสัมผัสรีเลย์ เมื่อโมดูลได้รับสัญญาณควบคุมจากโปรเซสเซอร์ขดลวดรีเลย์ภายในจะได้รับพลังงานการติดต่อจะปิดและเชื่อมต่อวงจรโหลดภายนอก เมื่อสัญญาณหายไปขดลวดจะถูกยกเลิกการใช้งานหน้าสัมผัสเปิดและโหลดจะถูกตัดการเชื่อมต่อ

หน้าสัมผัสรีเลย์เหมาะสำหรับการสลับโหลดแบบอุปนัยหรือความต้านทานและไม่จำเป็นต้องมีการปราบปรามเพิ่มเติม อย่างไรก็ตามขอแนะนำให้ติดตั้งตัวยับยั้งการโหลดภายนอกเพื่อยืดอายุการติดต่อ

บล็อกเทอร์มินัลรองรับขนาดลวดสูงสุด 2 มม. ² (14 AWG) โดยมีค่าสูงสุด 2 สายต่อเทอร์มินัล แรงบิดกระชับคือ 0.9 นาโนเมตร (8 ปอนด์อิน)

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1746-ow16 โมดูลเอาต์พุตติดต่อรีเลย์

ประเภทเอาท์พุท: เอาต์พุตติดต่อรีเลย์ (เข้ากันได้กับ AC/DC)

คะแนนเอาต์พุต: 16 คะแนน

ช่วงแรงดันไฟฟ้าในการทำงาน: AC: 5 ~ 265V AC, DC: 5 ~ 125V DC

ความล่าช้าของสัญญาณ: 10.0 ms สำหรับทั้งเปิดและปิดภายใต้โหลดตัวต้านทานสูงสุด

กระแสการรั่วไหลนอกสถานะ: 0 mA (ไม่มีการรั่วไหล)

โหลดขั้นต่ำกระแส: 10 mA (ที่ 5V DC)

การจัดอันดับการติดต่อรีเลย์ (กระแสต่อเนื่อง):

AC: 2.5A ที่ 120V, 1.0A ที่ 240V

DC: 1.0A ที่ 125V, 2.0A ที่ 24V

กระแสต่อเนื่องสูงสุด: 16.0a AC (8.0A ต่อทั่วไป)

การบริโภคกระแสย้อนหลัง: 5V DC: 0.170A, 24V DC: 0.180A

อุณหภูมิการทำงาน: 0 ~ 60 ° C (32 ~ 140 ° F)

อุณหภูมิที่ไม่ทำงาน: -40 ~ 85 ° C (-40 ~ 185 ° F)

ความชื้นในการดำเนินงาน: 5% ~ 95% (ไม่ใช่การระงับ)

การทำงานการสั่นสะเทือน: การกระจัด 0.015 นิ้ว (สูงสุด) ที่ 5 ~ 57Hz, 2.5 กรัมการเร่งความเร็วที่ 57 ~ 2000Hz

การทำงานของช็อต: 10G (ไม่ซ้ำกับโมดูลรีเลย์ต่ำกว่า 30 กรัมสำหรับโมดูลที่ไม่ใช่การช่วยอื่น ๆ )

ความสามารถในการแยก: 1,500V (การแยกทางไฟฟ้าระหว่าง I/O เทอร์มินัลและตรรกะการควบคุม)

การใช้พลังงานต่อจุด: 0.033W

การใช้พลังงานขั้นต่ำ: 5.170W (เมื่อไม่มีพลังงานภายนอกอยู่)

การใช้พลังงานทั้งหมด: 5.70W (เมื่อทุกจุดมีพลัง)
