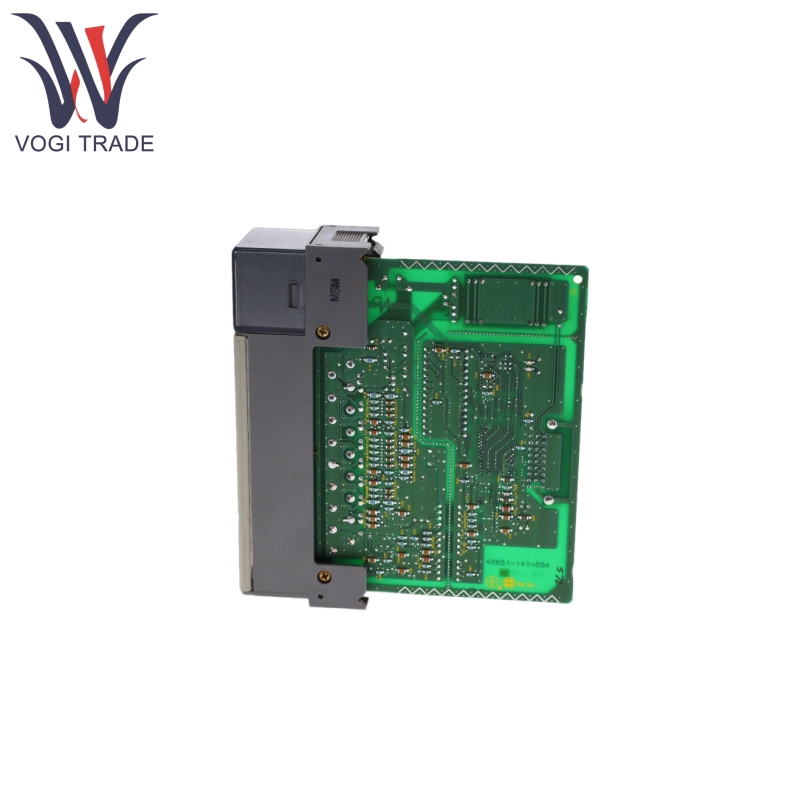

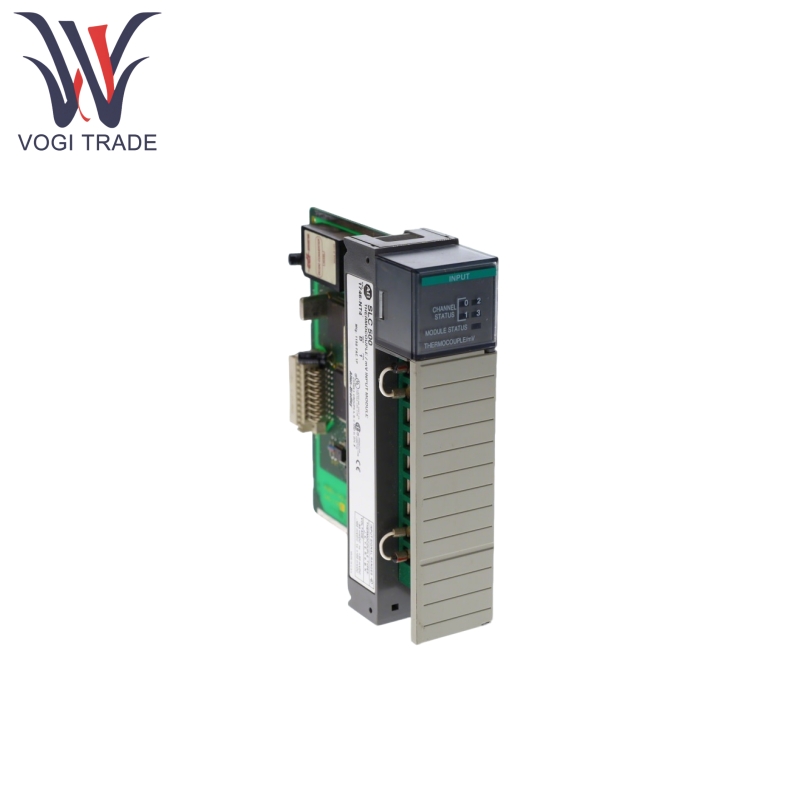

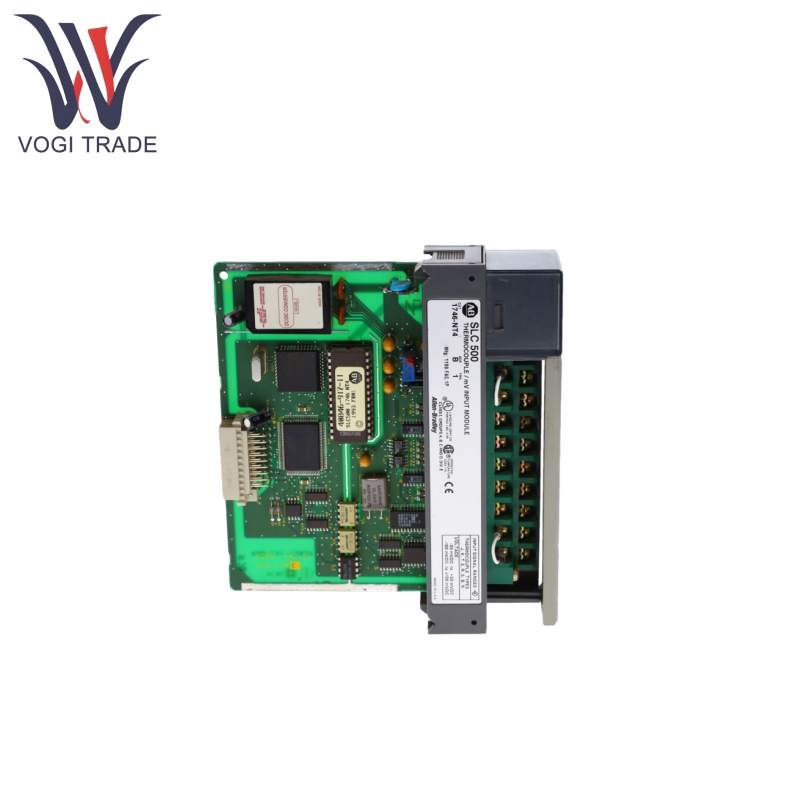

แบรนด์: อัลเลนแบรดลีย์คำอธิบาย: โมดูลอินพุตเทอร์โมคัปเปิล/MVเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นอัลเลนแบรดลีย์ 1746-NT4 ส่วนใหญ่จะใช้เพื่อรับสัญญาณเทอร์โมคัปเปิ้ลหรือสัญญาณอะนาล็อก MV แปลงเป็นข้อมูลดิจิตอลและเก็บไว้ในตารางภาพสำหรับการอ่านโดยโปรเซสเซอร์ SLC 500 ที่คงที่และแบบแยกส่วนทั้งหมด รองรับเทอร์โมคัปเปิลหลายประเภทและช่วงสัญญาณ MV โดยแต่ละช่องสามารถกำหนดค่าได้อย่างอิสระทำให้เหมาะสำหรับอุณหภูมิหรือแอปพลิเคชันการวัดสัญญาณขนาดเล็กในระบบควบคุมอุตสาหกรรม
| ผลิต |
อัลเลนแบรดลีย์ |
| หมายเลขรุ่น |
1746-NT4 |
| หมายเลขสั่งซื้อ |
1746-NT4 |
| แคตตาล็อก |
SLC 500 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
12*12*10 ซม. |
| น้ำหนัก |
0.2kg |
คุณสมบัติของผลิตภัณฑ์
Allen Bradley 1746-NT4 มี 4 ช่องทางอิสระรองรับ J, K, T, E, R, S, B และ N เทอร์โมคัปเปิลประเภทเช่นเดียวกับ± 50 mV และ± 100 mV millivolt สัญญาณ
Allen Bradley 1746-NT4 เข้ากันได้กับตัวควบคุม SLC 500 ทั้งหมดและแบบแยกส่วนและรองรับการกำหนดค่าระยะไกลผ่านการถ่ายโอนบล็อก
Allen Bradley 1746-NT4 บล็อกเทอร์มินัลรวมเซ็นเซอร์ CJC 2 ตัวเพื่อชดเชยอุณหภูมิชดเชยที่จุดเชื่อมต่อเทอร์โมคัปเปิ้ลเพื่อให้มั่นใจถึงความแม่นยำในการวัด
อัลเลนแบรดลีย์ 1746-NT4 รองรับการตรวจจับวงจรเปิด, ช่วงเกินและการตรวจจับต่ำกว่าช่วงซึ่งบ่งบอกถึงความผิดพลาดผ่านสถานะช่องสัญญาณไฟ LED และตัวบ่งชี้บิตคำสถานะ สถานะโมดูล LED (สีเขียว) แสดงสถานะการทำงานโดยรวมของโมดูล LED สถานะ 4 ช่องสัญญาณ (สีเขียว) แสดงสถานะการทำงานหรือความผิดพลาดของช่องทางที่เกี่ยวข้อง (ของแข็งสำหรับปกติกระพริบเพื่อความผิดพลาด)
แต่ละช่องสามารถกำหนดค่าได้อย่างอิสระสำหรับประเภทอินพุต (thermocouple/mV), รูปแบบข้อมูล (หน่วยวิศวกรรม, การปรับขนาด PID, การนับอัตราส่วน), ความถี่ตัวกรอง (10 Hz/50 Hz/60 Hz/250 Hz), อุณหภูมิ (° C/° F)
อัลเลนแบรดลีย์ 1746-NT4 ได้รับการปรับเทียบจากโรงงานและรองรับฟังก์ชั่นการสอบเทียบอัตโนมัติเพื่อชดเชยการชดเชยและรับการดริฟท์ที่เกิดจากการเปลี่ยนแปลงอุณหภูมิในตัวแปลง A/D การสอบเทียบอัตโนมัติจะถูกเรียกใช้เมื่อเปิดใช้งานช่องสัญญาณอินพุตหรือความถี่ตัวกรองจะเปลี่ยนไปหรือสามารถเรียกใช้งานด้วยตนเองผ่านซอฟต์แวร์ (โดยการปิดการใช้งานแล้วเปิดใช้งานช่องอีกครั้ง)
หลักการทำงานผลิตภัณฑ์
Allen Bradley 1746-NT4 THERMOCUPLE หรือสัญญาณ MV เชื่อมต่อกับช่องทางผ่านบล็อกเทอร์มินัลและมัลติเพล็กเซอร์จะสลับสัญญาณจากสี่ช่องไปยังตัวแปลง A/D
เซ็นเซอร์ CJC จะวัดอุณหภูมิของบล็อกขั้วต่ออย่างต่อเนื่องเพื่อชดเชยแรงดันไฟฟ้าที่มีความเย็นของเทอร์โมคัปเปิล
ตัวแปลง A/D แปลงสัญญาณอะนาล็อกเป็นค่าดิจิตอลซึ่งจะถูกเก็บไว้ในคำข้อมูลของตารางการแมปอินพุตหลังจากการกรองดิจิตอล
อัลเลนแบรดลีย์ 1746-NT4 สื่อสารกับโปรเซสเซอร์ SLC ผ่านแชสซีแบ็คเพลนรับข้อมูลการกำหนดค่า (คำกำหนดค่าของตารางการแมปเอาต์พุต) และการส่งคืนข้อมูลการวัดและสถานะ (คำข้อมูลและคำสถานะของตารางการแมปอินพุต)
คำกำหนดค่ากำหนดพารามิเตอร์เช่นประเภทอินพุตรูปแบบข้อมูลและความถี่การกรองของช่องสัญญาณสถานะจะสะท้อนความถูกต้องของการกำหนดค่าช่องและสถานะความผิดพลาด (เช่นวงจรเปิดนอกช่วง)
อัลเลนแบรดลีย์ 1746-NT4 สามารถสแกนช่องที่เปิดใช้งานและอัปเดตข้อมูลทั้งหมดในเวลาที่กำหนดคำนวณเป็น“ ผลรวมของเวลาการสุ่มตัวอย่างสำหรับเวลาการอัปเดตของแชนเนล + CJC ทั้งหมด (14 ms)” เวลาที่ใช้สำหรับสัญญาณอินพุตเพื่อเปลี่ยนจากการเปลี่ยนแปลงเป็น 100% ของค่าสุดท้ายขึ้นอยู่กับความถี่ของตัวกรอง (เช่นตัวกรอง 10 Hz สอดคล้องกับ 300 ms)
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับอัลเลนแบรดลีย์ 1746-NT4 โมดูลอินพุต Thermocouple/MV
| รายการ |
รายละเอียด |
| ช่วงอุณหภูมิเทอร์โมคัปเปิล |
J: -210 ° C ~ 760 ° C (-346 ° F ~ 1400 ° F) K: -270 ° C ~ 1370 ° C (-454 ° F ~ 2498 ° F) T: -270 ° C ~ 400 ° C (-454 ° F ~ 752 ° F) E: -270 ° C ~ 1000 ° C (-454 ° F ~ 1832 ° F) R/S: 0 ° C ~ 1768 ° C (32 ° F ~ 3214 ° F) B: 300 ° C ~ 1820 ° C (572 ° F ~ 3308 ° F) N: 0 ° C ~ 1300 ° C (32 ° F ~ 2372 ° F) |
| ช่วงสัญญาณ MV |
± 50 mV (-50 mV ~ +50 mV DC) ± 100 mV (-100 mV ~ +100 mV DC) |
| ความแม่นยำ |
ความแม่นยำในการวัดอุณหภูมิ CJC: ± 1.5 ° C (0 ° C ~ 85 ° C) ความแม่นยำในการวัดเทอร์โมคัปเปิ้ลแตกต่างกันไปตามประเภทและช่วงอุณหภูมิ (ดูที่ภาคผนวก A) |
| ปณิธาน |
ขึ้นอยู่กับประเภทเทอร์โมคัปเปิลและความถี่ตัวกรอง ตัวอย่างเช่นเทอร์โมคัปเปิลประเภท J ที่มีตัวกรอง 10 Hz มีความละเอียด 0.0148 ° C/ขั้นตอน (° C) และ 0.0266 ° F/ขั้นตอน (° F) |
| ความถี่ตัวกรองและการตอบสนอง |
10 Hz (ความถี่ตัด 2.62 Hz, การตอบสนองขั้นตอน 300 ms) 50 Hz (13.1 Hz, 60 ms) 60 Hz (15.72 Hz, 50 ms) 250 Hz (65.5 Hz, 12 ms) |
