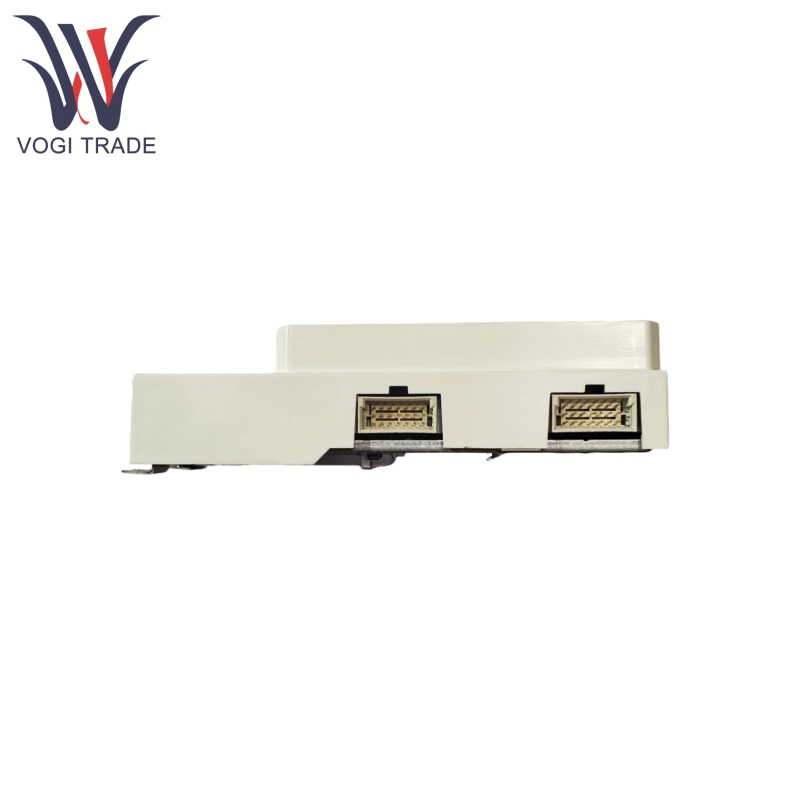

ABB TU848 3BSE042558R1

คุณสมบัติของผลิตภัณฑ์

ABB TU848 3BSE042558R1 รองรับอินพุตแหล่งจ่ายไฟคู่เพื่อให้มั่นใจว่าแหล่งจ่ายไฟที่เสถียรและซ้ำซ้อนสำหรับอุปกรณ์

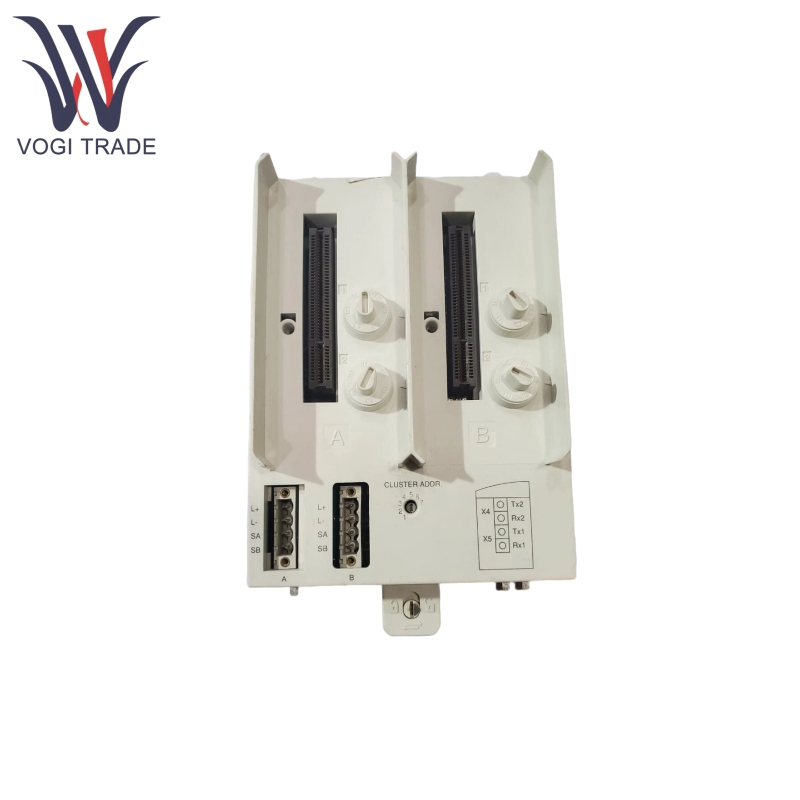

ABB TU848 3BSE042558R1 ติดตั้งสวิตช์หมุนสำหรับการตั้งค่าที่อยู่คลัสเตอร์ตั้งแต่ 1 ถึง 7

ABB TU848 3BSE042558R1 มีปุ่มกลสองปุ่มสำหรับการกำหนดค่า MTU ให้ตรงกับประเภทโมดูลที่ถูกต้องโดยแต่ละคีย์มี 6 ตำแหน่งให้การกำหนดค่าทั้งหมด 36 แบบ การกำหนดค่าสามารถเปลี่ยนแปลงได้โดยใช้ไขควงป้องกันการแทรกประเภทโมดูลที่ไม่ถูกต้อง

ABB TU848 3BSE042558R1 มีคุณสมบัติโมดูลสำรองเพื่อเพิ่มความน่าเชื่อถือของระบบ

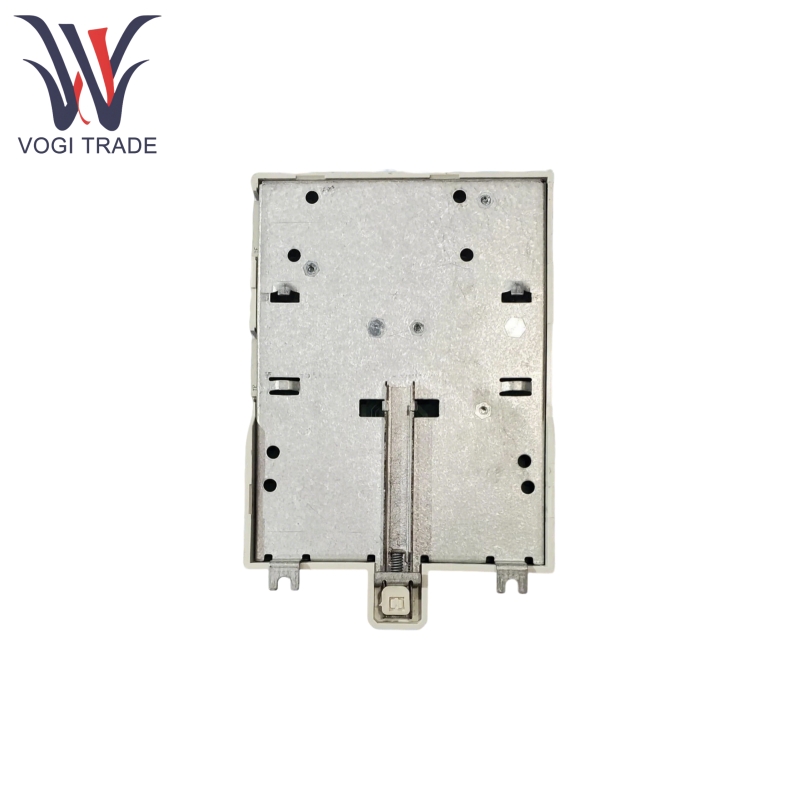

ABB TU848 3BSE042558R1 รวมถึงอุปกรณ์ล็อคราง DIN สำหรับการล็อคและการต่อสายดินรองรับการติดตั้งรถไฟ DIN ซึ่งสามารถติดตั้งในแนวตั้งหรือแนวนอน

ผลิตภัณฑ์โดยใช้หลักการ

TU848 3BSE042558R1 เป็นหน่วยพาสซีฟส่งพลังงานไปยังโมเด็ม TB840/TB840A ผ่านการเชื่อมต่อพลังงานคู่ด้วยโมดูลไฟฟ้าคู่ที่ให้การสำรองข้อมูลซ้ำซ้อนสำหรับการส่งข้อมูล

สวิตช์โรตารี่ใช้เพื่อตั้งค่าที่อยู่คลัสเตอร์เพื่อให้มั่นใจว่าการระบุตัวตนที่เหมาะสมและการสื่อสารของอุปกรณ์ภายในคลัสเตอร์

การกำหนดค่าที่แตกต่างกันของปุ่มเชิงกลสามารถรองรับโมดูลประเภทต่าง ๆ ป้องกันการติดตั้งที่ไม่ถูกต้อง

TU848 3BSE042558R1 เชื่อมต่อ TB840/TB840A เพื่อทำซ้ำ I/O ด้วยแหล่งจ่ายไฟภายนอกสำหรับการส่งสัญญาณและการแยก นอกจากนี้ยังมีกลไกการล็อคบนราง DIN เพื่อแก้ไขและพื้นดินอย่างมากรับประกันความน่าเชื่อถือของอุปกรณ์และความปลอดภัย

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับ ABB TU848 3BSE042558R1 หน่วยการเลิกจ้างโมดูล

โปรโตคอลการสื่อสาร: ModuleBus

คุณสมบัติซ้ำซ้อน: รองรับความซ้ำซ้อนของบรรทัดและความซ้ำซ้อนของโมดูล

Hot Swap: ไม่รองรับ

ประเภท: ซ้ำซ้อน TB840/TB840A, I/O ซ้ำซ้อน, พลังคู่

อินพุตพลังงาน: 24 V D.C (19.2 - 30 V)

การกระจายปัจจุบันของโมดูลบัส: สูงสุด 5 V 1.5 A, 24 V 1.5 A

ขนาดลวดที่ยอมรับได้:

ของแข็ง: 0.2 - 2.5 มม. ²

ติดอยู่: 0.2 - 2.5 มม. ², 24 - 12 AWG

แรงบิดที่แนะนำ: 0.5 นาโนเมตร

แรงดันฉนวนกันความร้อนจัดอันดับ: 50 V

แรงดันไฟฟ้าทดสอบอิเล็กทริก: 500 V A.C

การกระจายพลังงาน: 2.5 W

อุณหภูมิการทำงาน: 0 ถึง +55 ° C (+32 ถึง +131 ° F) การอนุมัติจะออกสำหรับ +5 ถึง +55 ° C

อุณหภูมิการจัดเก็บ: -40 ถึง +70 ° C (-40 ถึง +158 ° F)

ความชื้นสัมพัทธ์: 5 ถึง 95 %ไม่ใช่การระงับ

อุณหภูมิสูงสุดโดยรอบ: 55 ° C (131 ° F) สำหรับการติดตั้งแนวตั้ง 40 ° C (104 ° F)
