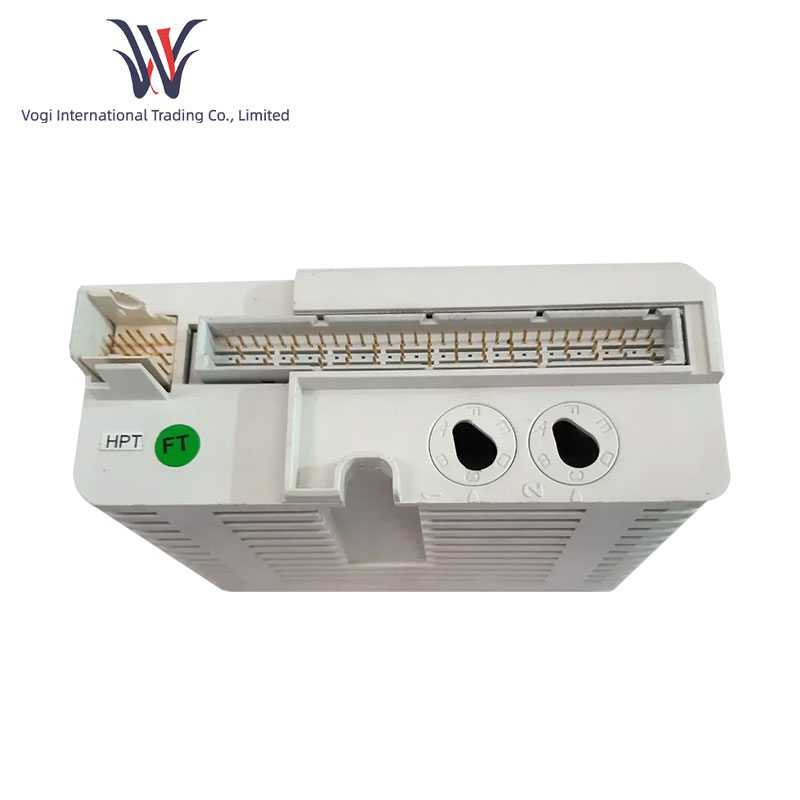

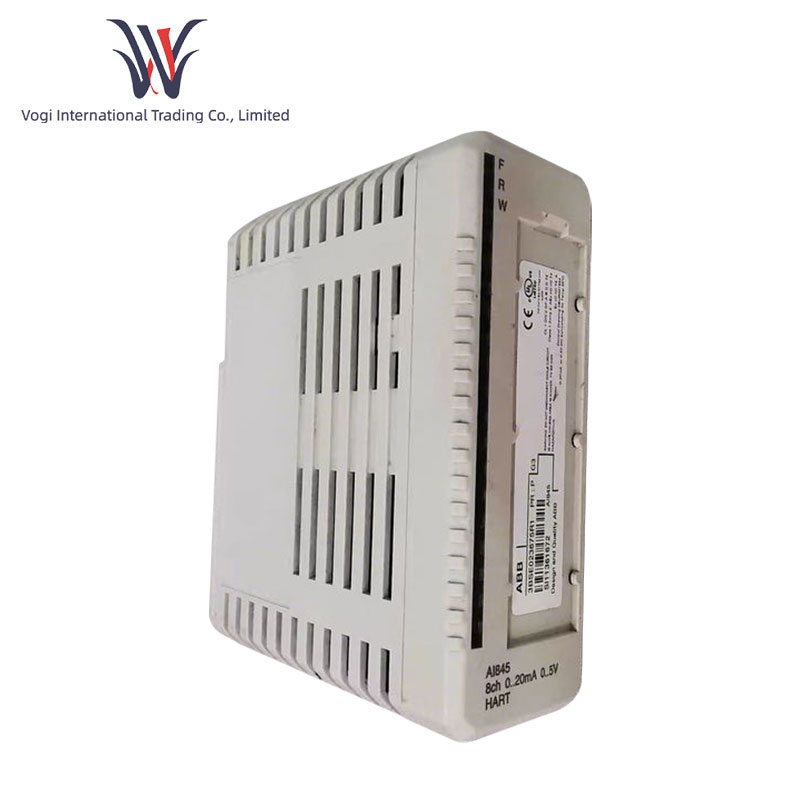

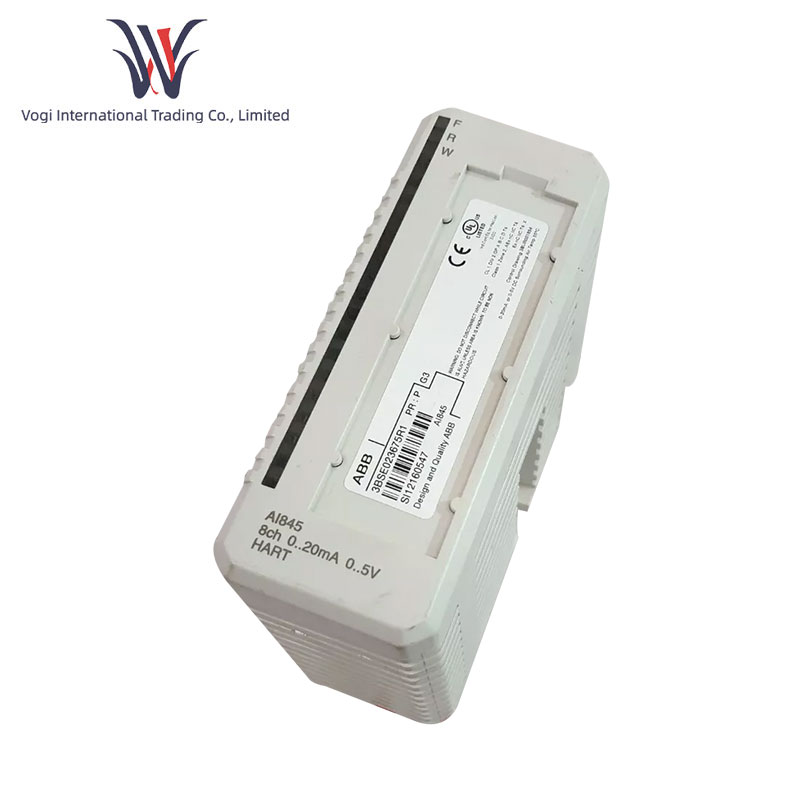

เอบีบี AI845

รายละเอียด

พารามิเตอร์การทำงาน

ประเภทสัญญาณอินพุต:

รองรับอินพุตสัญญาณอะนาล็อก เช่น 0-20 mA, 4-20 mA, 0-5 V หรือ 1-5 V DC ในโหมดปลายเดี่ยวและขั้วเดียว

จำนวนช่อง:

มี 8 ช่อง.

ปณิธาน:

ด้วยความละเอียด 12 บิต จึงสามารถแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัลได้ค่อนข้างแม่นยำ

ความต้านทานอินพุต:

สำหรับอินพุตแรงดันไฟฟ้า ความต้านทานอินพุตจะมากกว่า 10 MΩ; สำหรับอินพุตปัจจุบัน ความต้านทานอินพุตคือ 250 โอห์ม สามารถทนต่อแรงดันไฟฟ้าเกินหรือแรงดันตกได้อย่างน้อย 11 V DC

ขนาดผลิตภัณฑ์:

ความลึก/ความยาวสุทธิของผลิตภัณฑ์คือ 102 มม. ความสูงสุทธิคือ 119 มม. และความกว้างสุทธิคือ 45 มม. น้ำหนักสุทธิของผลิตภัณฑ์คือ 0.2 กก.

คุณสมบัติผลิตภัณฑ์

การบังคับใช้หลายโหมด:

ABB AI845 สามารถทำงานในโหมดเดี่ยวหรือโหมดซ้ำซ้อน ซึ่งใช้ได้กับสถานการณ์ความต้องการความน่าเชื่อถือของระบบที่แตกต่างกัน ประการแรก สามารถรับประกันการทำงานที่เสถียรของแอปพลิเคชันที่สำคัญในระยะเวลานาน และลดเวลาหยุดทำงานที่เกิดจากความล้มเหลวของโมดูลของทั้งระบบ ประการที่สอง รองรับ Module Terminal Units (MTU) หลายตัว เมื่อใช้ MTU TU844 หรือ TU845 แต่ละช่องสามารถเลือกแรงดันไฟฟ้าหรืออินพุตกระแสได้อย่างยืดหยุ่น เมื่อใช้ MTU อื่นๆ ทุกช่องสัญญาณจะถูกตั้งค่าเป็นแรงดันไฟฟ้าหรืออินพุตกระแสสม่ำเสมอ ซึ่งสะดวกสำหรับผู้ใช้ในการกำหนดค่าตามความต้องการที่แท้จริง

สิ่งที่ส่งมาด้วย:

ตู้มีความสูง 119 มม. ยาว 102 มม. และกว้าง 45 มม. มี 8 ช่องสัญญาณ และแต่ละช่องมีความละเอียด 12 บิต ช่วยให้สามารถแปลงและรวมสัญญาณได้ค่อนข้างแม่นยำ น้ำหนักสุทธิ 0.2 กก.

การแยกตัว:

มีกลุ่มช่องสัญญาณ 8 ช่อง แยกจากพื้นดิน การออกแบบแยกนี้ช่วยลดการรบกวนระหว่างสัญญาณได้อย่างมีประสิทธิภาพ ปรับปรุงความแม่นยำและความเสถียรของสัญญาณ และยังปกป้องโมดูลและระบบทั้งหมดจากการรบกวนจากภายนอก

ฟังก์ชั่นการวินิจฉัย:

ฟังก์ชันการวินิจฉัยออนบอร์ดขั้นสูงสามารถตรวจสอบสถานะการทำงานของโมดูลแบบเรียลไทม์ ตรวจจับและรายงานความล้มเหลวที่อาจเกิดขึ้นได้ทันที หลีกเลี่ยงความล้มเหลวที่ตามมาภายในระบบ เตือนผู้ใช้ให้ดำเนินการบำรุงรักษา และลดต้นทุนการบำรุงรักษาและความเป็นไปได้ที่จะหยุดทำงานในที่สุด .

ความสามารถในการสื่อสาร:

ABB AI845 รองรับการสื่อสารแบบพาสทรูของ HART ซึ่งทำให้สามารถสื่อสารกับเครื่องส่งสัญญาณที่เข้ากันได้กับ HART ดังนั้นจึงทำให้เกิดการกำหนดค่าระยะไกลและการตรวจสอบเครื่องส่งสัญญาณ และทำให้การจัดการระบบมีความชาญฉลาดและมีประสิทธิภาพมากขึ้น

พาวเวอร์ซัพพลาย:

แต่ละช่องสัญญาณมีแหล่งจ่ายไฟของเครื่องส่งสัญญาณแบบจำกัดกระแสของตัวเอง ซึ่งสามารถควบคุมการจ่ายไฟให้กับเครื่องส่งสัญญาณและอุปกรณ์อื่นๆ ได้ นอกจากนี้ กำลังของเครื่องส่งสัญญาณยังมีการจำกัดกระแสและได้รับการตรวจสอบเพื่อความปลอดภัยและความเสถียรของแหล่งจ่ายไฟ และหลีกเลี่ยงความเสียหายต่ออุปกรณ์ที่เกิดจากกระแสไฟเกินหรือปัญหาอื่นๆ

ฟิลด์แอปพลิเคชัน

อุตสาหกรรมไฟฟ้า:

สามารถใช้ในโรงไฟฟ้า สถานีไฟฟ้าย่อย และสถานที่อื่นๆ เพื่อรวบรวมและตรวจสอบสัญญาณปริมาณอะนาล็อก เช่น แรงดันและกระแสในระบบไฟฟ้า ดำเนินการตรวจสอบแบบเรียลไทม์และป้องกันสถานะการทำงานของอุปกรณ์ไฟฟ้า และรับประกันความปลอดภัยและเสถียรภาพ การทำงานของระบบไฟฟ้า

สนามพลังงาน:

ในอุตสาหกรรมน้ำมัน ก๊าซธรรมชาติ และพลังงานอื่นๆ ABB AI845 ใช้ในการตรวจสอบและควบคุมพารามิเตอร์ เช่น ความดันและการไหลในกระบวนการผลิต และปรับกระบวนการให้เหมาะสมเพื่อปรับปรุงประสิทธิภาพของการใช้ประโยชน์และการใช้พลังงาน

อุตสาหกรรมเคมีภัณฑ์:

สำหรับระบบควบคุมอัตโนมัติของกระบวนการผลิตสารเคมี ช่วยให้วัดและควบคุมสัญญาณปริมาณอะนาล็อก เช่น อุณหภูมิ ระดับของเหลว และองค์ประกอบได้อย่างแม่นยำ โดยมุ่งหวังให้มั่นใจในความปลอดภัย ความเสถียร และประสิทธิภาพสูงของการผลิตสารเคมี

อุตสาหกรรมยา:

ABB AI845 ใช้เพื่อควบคุมพารามิเตอร์การทำงานของอุปกรณ์ในกระบวนการผลิตยา เช่น ส่วนประกอบและคุณภาพยา เพื่อรักษาคุณภาพและความปลอดภัยของการผลิตยา
