ABB TU844 3BSE021445R1

ABB TU844 3BSE021445R1

ข้อมูลพื้นฐาน

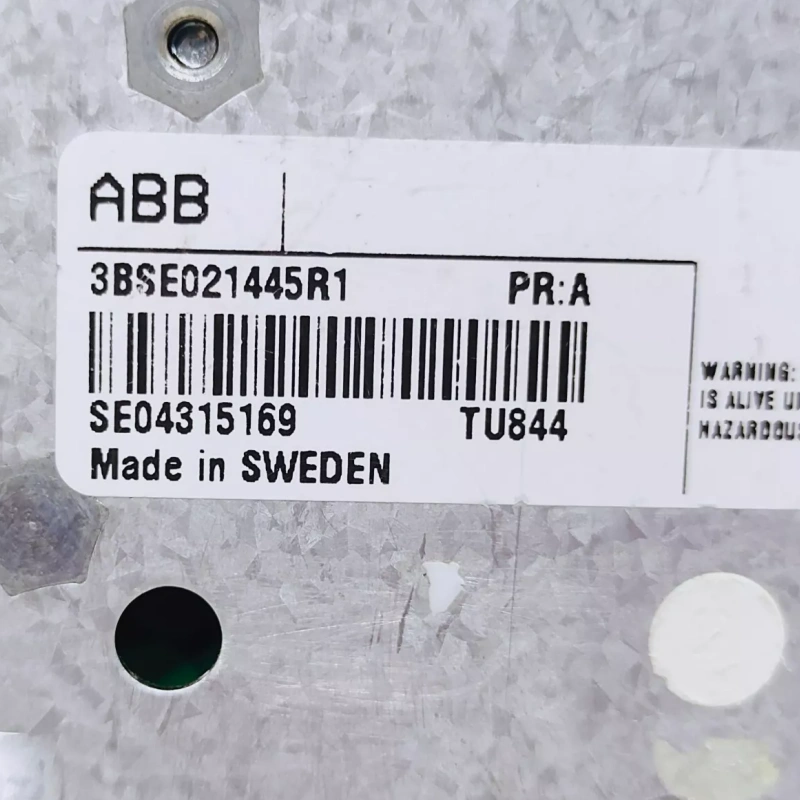

หมายเลขผลิตภัณฑ์: 3BSE021445R1

ประเภท: ซ้ำซ้อน

การเชื่อมต่อ: บล็อกเทอร์มินัล

จำนวนช่อง: 8

แรงดันไฟฟ้า: 50V

การติดตั้ง: แนวนอน

รายละเอียดการติดตั้ง: 55 ± 131 ° F

อุปกรณ์ I/O ที่ใช้งานได้: AI845, AI880, AI880A และ DP840

จำนวน I/OS ต่อช่อง: สูงสุด 40 ช่อง I/O

การเชื่อมต่อกระบวนการ: 4 แหล่งจ่ายไฟกระบวนการ, 20 0v กระบวนการจ่ายไฟ

I/O Type: ซ้ำซ้อน

คำอธิบายโดยละเอียด

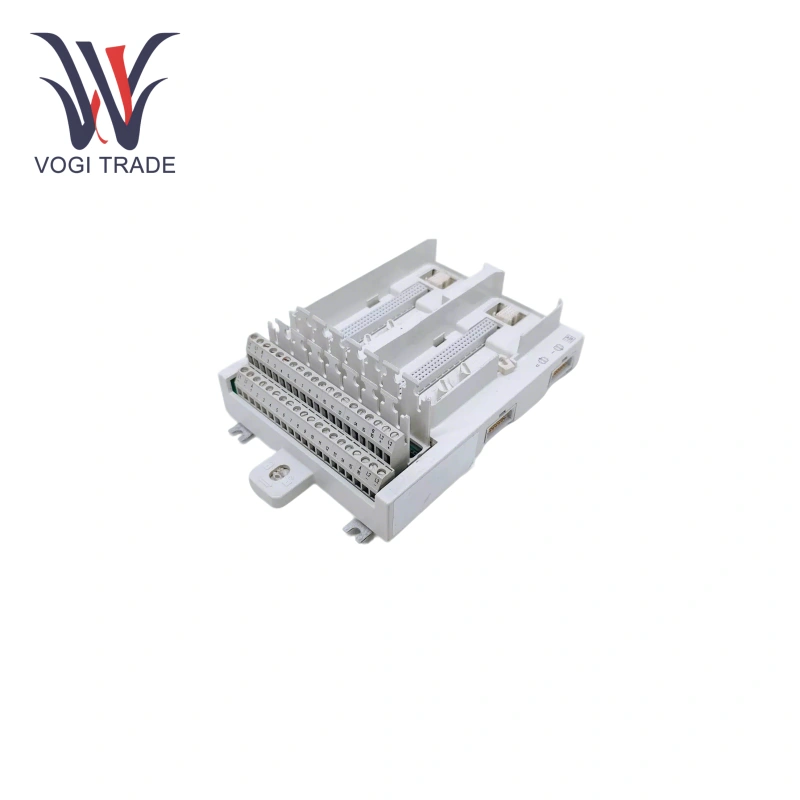

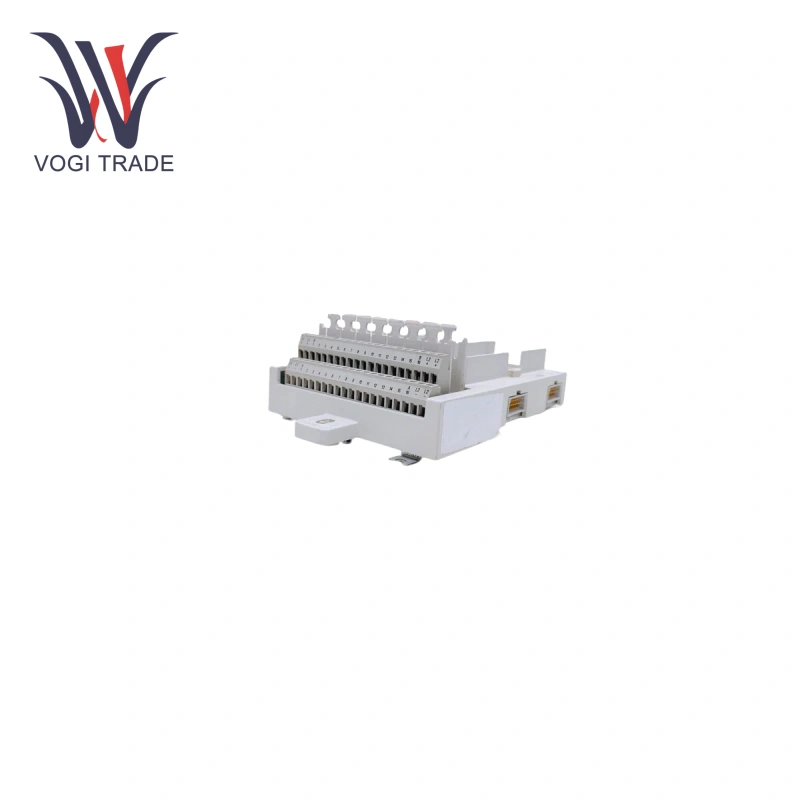

TU844 MTU สามารถมีช่อง I/O ได้สูงสุด 8 ช่องและการเชื่อมต่อแรงดันไฟฟ้ากระบวนการ 2+2 แต่ละช่องมีการเชื่อมต่อ I/O สองครั้งและการเชื่อมต่อ ZP หนึ่งครั้ง สัญญาณอินพุตเชื่อมต่อผ่านแต่ละแท่ง shunt, TY801 แท่งปัดใช้เพื่อเลือกระหว่างแรงดันไฟฟ้าและอินพุตปัจจุบัน แรงดันไฟฟ้าสูงสุดที่ได้รับการจัดอันดับคือ 50 V และกระแสสูงสุดที่ได้รับการจัดอันดับสูงสุดคือ 2 A ต่อช่อง

MTU แจกจ่ายโมดูลสองโมดูลหนึ่งโมดูล I/O แต่ละโมดูลและ MTU ถัดไป นอกจากนี้ยังสร้างที่อยู่ที่ถูกต้องไปยังโมดูล I/O โดยการเปลี่ยนสัญญาณตำแหน่งขาออกเป็น MTU ถัดไป

MTU สามารถติดตั้งบนราง DIN มาตรฐาน มันมีสลักเชิงกลที่ล็อค MTU ไปยังราง DIN สี่ปุ่มเชิงกลสี่ตัวสำหรับแต่ละโมดูล I/O ใช้เพื่อกำหนดค่า MTU สำหรับโมดูล I/O ประเภทต่าง ๆ นี่เป็นเพียงการกำหนดค่าเชิงกลและไม่ส่งผลกระทบต่อการทำงานของ MTU หรือโมดูล I/O แต่ละคีย์มีหกตำแหน่งซึ่งให้จำนวนการกำหนดค่าที่แตกต่างกัน 36 ครั้ง

เฟatures and Beneของมัน

การติดตั้งโมดูล I/O ให้เสร็จสมบูรณ์โดยใช้การเชื่อมต่อแบบ 2 สายและการกระจายพลังงานของสนาม

สัญญาณฟิลด์สูงสุด 8 ช่องและการเชื่อมต่อพลังงาน

การเชื่อมต่อกับโมดูลสองโมดูลและโมดูล I/O

การคีย์เชิงกลป้องกันการแทรกโมดูล I/O ที่ไม่ถูกต้อง

อุปกรณ์ล็อคไปยัง Din Rail สำหรับการต่อสายดิน การติดตั้งรางดิน
