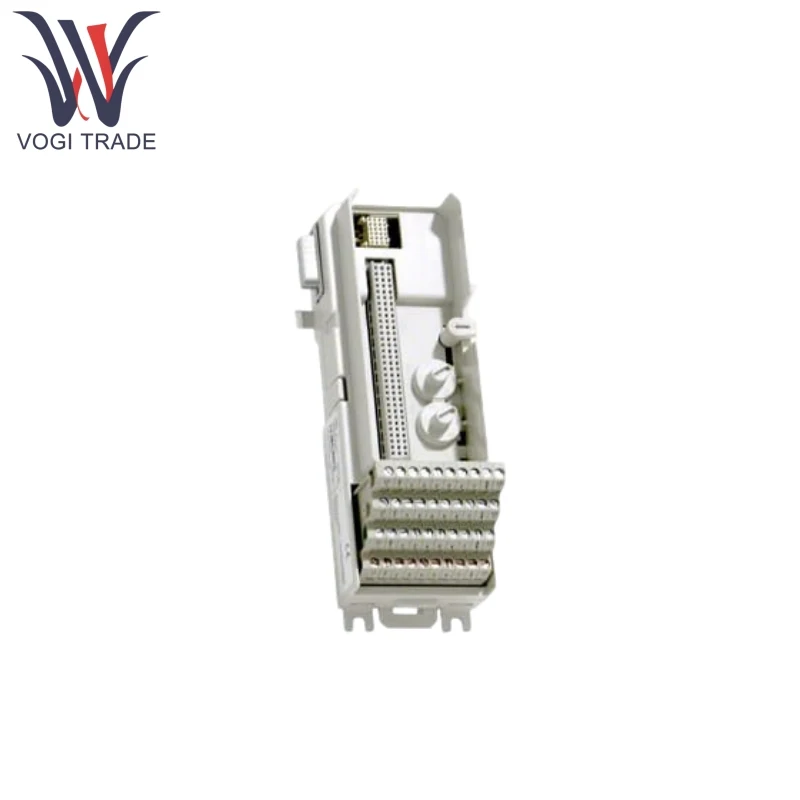

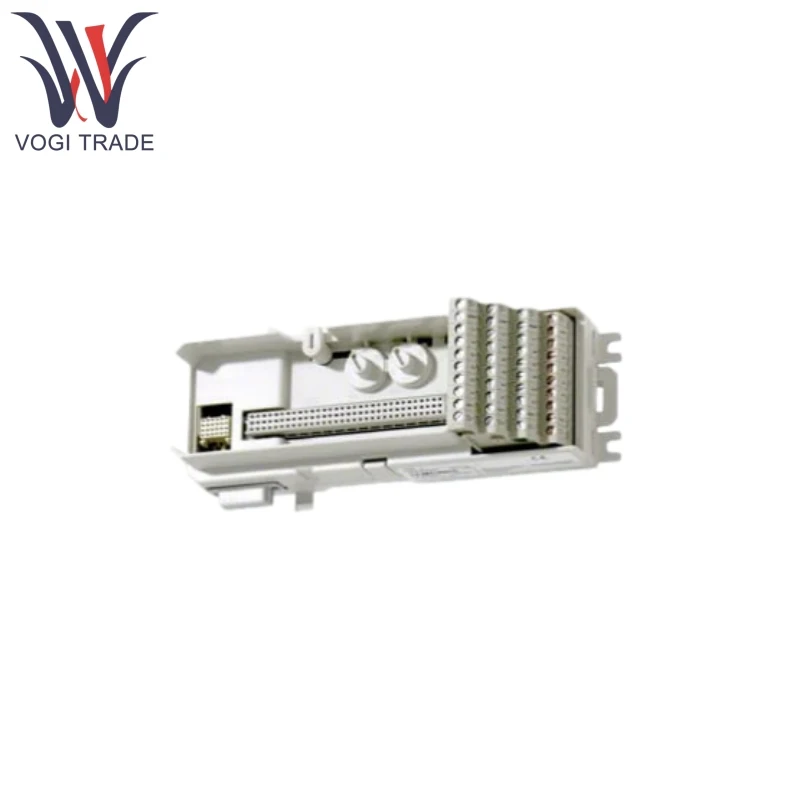

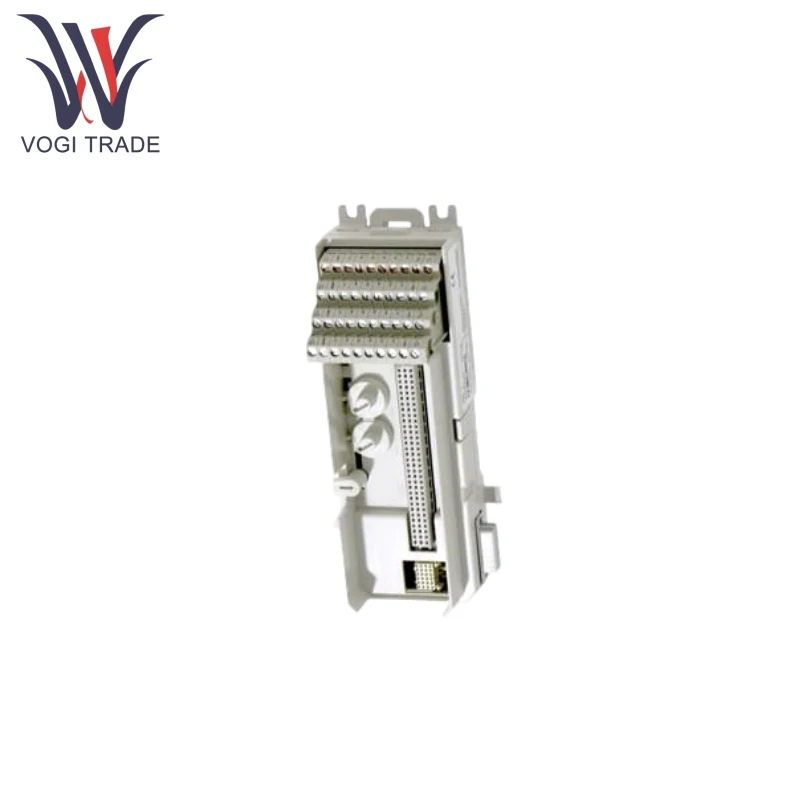

แบรนด์: ABBคำอธิบาย: หน่วยการเลิกจ้างโมดูลขนาดกะทัดรัดเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB TU818V1 3BSE069209R1 ฟังก์ชั่นหลักคือการเชื่อมต่ออุปกรณ์ภาคสนามกับโมดูล I/O ทำให้การส่งสัญญาณการแปลงและการจัดการที่อยู่ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อนซึ่งต้องใช้การประมวลผลสัญญาณที่มีความแม่นยำสูง โมดูลมีการออกแบบแบบแยกส่วนที่รองรับการขยายตัวที่ยืดหยุ่นปรับปรุงประสิทธิภาพการรวมระบบและความน่าเชื่อถืออย่างมีนัยสำคัญ
| ผลิต |
ABB |
| หมายเลขรุ่น |
TU318V1 |
| หมายเลขสั่งซื้อ |
3BSE069209R1 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
18*8*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
ABB TU818V1 3BSE069209R1 รองรับการส่งสัญญาณ 32 ช่องและสามารถประมวลผลสัญญาณการสื่อสารแบบอะนาล็อกดิจิตอลและ HART พร้อมกัน
ABB TU818V1 3BSE069209R1 คุณสมบัติฟังก์ชั่นการควบคุมคีย์เชิงกลในตัวโดยมีปุ่มกลสองหลักสองชุด (36 การกำหนดค่าทั้งหมด) เพื่อให้ตรงกับประเภทโมดูล I/O ที่แตกต่างกันและป้องกันการเข้าใจผิด
ABB TU818V1 3BSE069209R1 รองรับการกำหนดค่า I/O แบบช่องเดียวหรือซ้ำซ้อนเพื่อให้แน่ใจว่ามีความพร้อมใช้งานสูงสำหรับระบบที่สำคัญ
ABB TU818V1 3BSE069209R1 รองรับแรงดันไฟฟ้ากระบวนการ 50 V โดยมีกระแสสูงสุด 2.5 A ต่อช่องและอินพุตพลังงานทั้งหมด (L1/L2) สูงถึง 8 A.
ABB TU818V1 3BSE069209R1 ให้การป้องกันกระแสเกินและการแยกการลัดวงจรเพื่อความปลอดภัยของอุปกรณ์ภาคสนาม
ABB TU818V1 3BSE069209R1 รองรับโปรโตคอลการสื่อสารทางอุตสาหกรรมที่หลากหลายทำให้สามารถรวมเข้ากับระบบการควบคุม ABB และระบบควบคุมของบุคคลที่สามได้อย่างราบรื่น
ABB TU818V1 3BSE069209R1 เข้ากันได้กับการเชื่อมต่อสองสายหรือสามสายสำหรับเครื่องส่งสัญญาณฮาร์ตทำให้ไม่จำเป็นต้องใช้อุปกรณ์เทอร์มินัลเพิ่มเติม
ABB TU818V1 3BSE069209R1 คุณสมบัติฟังก์ชันการวินิจฉัยตนเองในตัว, การตรวจสอบอย่างต่อเนื่อง, สถานะสัญญาณและลิงก์การสื่อสารและการระบุความผิดพลาดอย่างรวดเร็วผ่านไฟไฟ LED
ABB TU818V1 3BSE069209R1 รองรับการสลับร้อนทำให้การบำรุงรักษาโดยไม่ต้องหยุดทำงานระบบลดการหยุดทำงานของระบบอย่างมีนัยสำคัญ
ผลิตภัณฑ์โดยใช้หลักการ
ABB TU818V1 3BSE069209R1 สามารถแปลงสัญญาณจากอุปกรณ์ฟิลด์เป็นสัญญาณมาตรฐานที่จดจำได้โดยโมดูล I/O และสร้างความมั่นใจในความปลอดภัยทางไฟฟ้าผ่าน Opto-isolation
รองรับการส่งผ่านสัญญาณฮาร์ตทำให้การกำหนดค่าพารามิเตอร์ของตัวส่งสัญญาณโดยไม่ขัดจังหวะการควบคุมกระบวนการ
มันส่งสัญญาณที่อยู่ไปยัง MTU ที่ตามมาผ่านบัสโมดูลทำให้สามารถขยายการขยายตัวแบบหลายโมดูลได้สูงสุด 12 MTUs ที่เชื่อมต่อได้สูงสุด 12 MTUs (ขึ้นอยู่กับการกำหนดค่าระบบ)
การออกแบบรหัสเชิงกลของมันจะตรงกับประเภทโมดูล I/O โดยอัตโนมัติโดยไม่จำเป็นต้องกำหนดค่าที่อยู่ด้วยตนเอง
มันให้ขั้วพลังงานกระบวนการอิสระ (L1/L2) เพื่อรองรับแหล่งจ่ายไฟแยกต่างหากสำหรับอุปกรณ์สนามหลีกเลี่ยงการรบกวนพลังงาน การต่อสายดินของระบบทำได้ผ่านเทอร์มินัลสายดินเพิ่มความต้านทานการรบกวน
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับ ABB TU818V1 3BSE069209R1
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ช่วงแรงดันไฟฟ้า |
บัสโมดูล: 24 V DC แรงดันไฟฟ้ากระบวนการ: 50 V DC (250 V ที่กล่าวถึงในบางแหล่งอาจเป็นแรงดันไฟฟ้าทดสอบฉนวน) |
| จำนวนช่อง |
32 ช่อง (กำหนดค่าเป็น 1 × 32 หรือ 2 × 16 ขั้วสัญญาณ) |
| แรงดันไฟฟ้าทดสอบฉนวน |
500 V AC (เป็นเวลา 1 นาที) |
| ข้อกำหนดการเดินสาย |
ลวดทึบ: 0.5–2.5 มม. ² สายรัด: 0.5–1.5 มม. ² |
| อุณหภูมิการทำงาน |
-25 ° C ถึง +60 ° C (เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไป) |
| ชั้นเรียนป้องกัน |
IP20 (กันฝุ่นเหมาะสำหรับการติดตั้งในตู้ควบคุม) |
