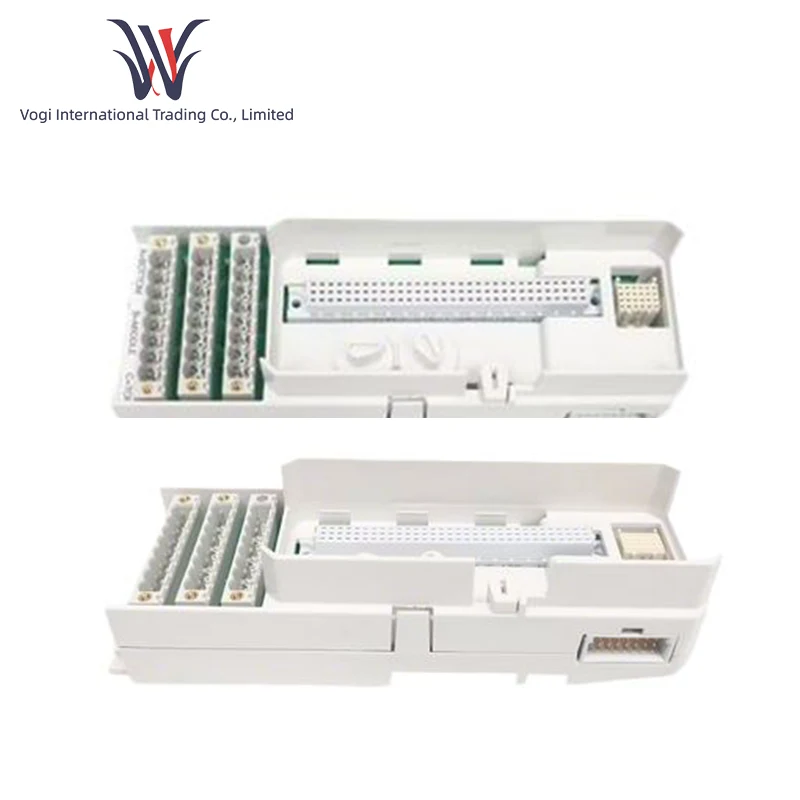

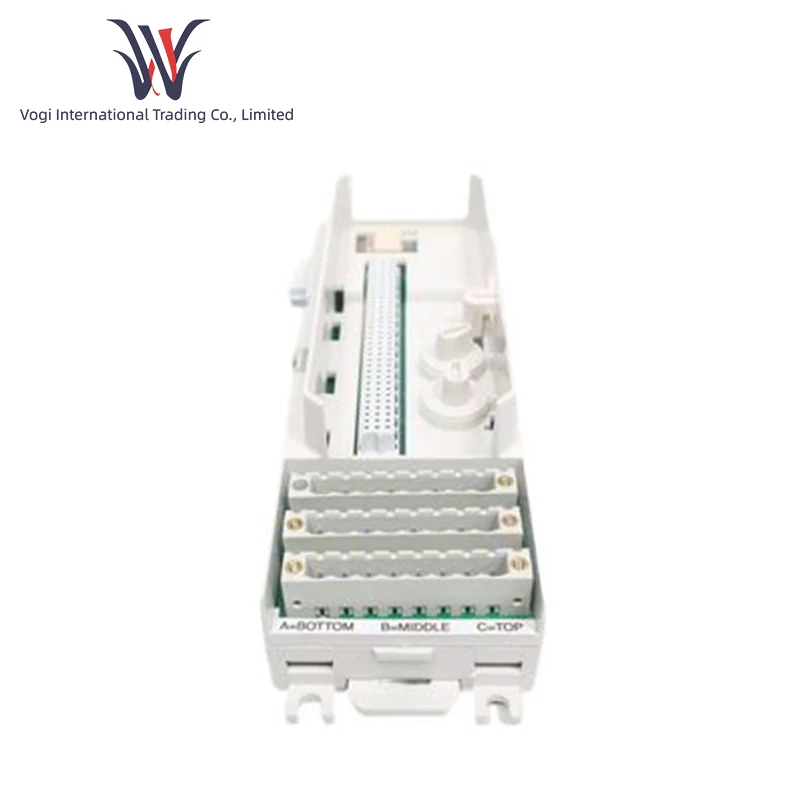

เอบีบี TU813

รายละเอียด

ภาพรวมผลิตภัณฑ์

 ABB TU813 เป็นอุปกรณ์มัลติฟังก์ชั่น ซึ่งส่วนใหญ่ใช้ในการควบคุมระบบอัตโนมัติทางอุตสาหกรรม การตรวจสอบระบบไฟฟ้า และการใช้งานอื่นๆ การออกแบบมีจุดประสงค์หลักเพื่ออำนวยความสะดวกและรับประกันการตรวจสอบและการควบคุมปริมาณและกระบวนการทางกายภาพที่เกี่ยวข้องอย่างแม่นยำ

บทนำฟังก์ชั่น

ฟังก์ชั่นการรับข้อมูล: ในระหว่างกระบวนการรับข้อมูลสัญญาณ สามารถรวบรวมสัญญาณจำนวนมากได้ด้วยความละเอียดสูงสม่ำเสมอ ตัวอย่างของการเก็บข้อมูลสัญญาณคือการรับสัญญาณอุณหภูมิ สัญญาณอ่อนที่ส่งออกโดยเซ็นเซอร์อุณหภูมิจะถูกขยายและทำให้บริสุทธิ์ จากนั้นจึงแมปกับโดเมนดิจิทัล การได้มาอาจถึง ±0.1% แม้ว่าอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับการกำหนดค่าของผลิตภัณฑ์รุ่นต่างๆ สิ่งนี้น่าจะช่วยให้ได้มาและการหาปริมาณของค่าอุณหภูมิที่แม่นยำ ซึ่งมีความสำคัญมากในอุตสาหกรรมที่ต้องพึ่งพาการควบคุมอุณหภูมิแบบดิจิทัลอย่างเข้มงวด เช่น การควบคุมอุณหภูมิในปฏิกิริยาเคมีหรือการแปรรูปอาหาร การได้มาของปริมาณทางกายภาพอื่นๆ เช่น ความดันและการไหล ก็จะมีระดับความแม่นยำใกล้เคียงกันเช่นกัน ในเวลาเดียวกัน การได้มาของข้อมูลอาจเกี่ยวข้องกับสัญญาณปริมาณทางกายภาพประเภทต่างๆ กัน เพื่อให้สามารถดำเนินการตรวจสอบพารามิเตอร์หลายตัวแปรได้พร้อมๆ กัน

ความสามารถในการประมวลผลข้อมูล: การประมวลผลข้อมูลที่ได้มาแบบเรียลไทม์ วิธีนี้สามารถกรองข้อบกพร่องทางเสียงออกจากข้อมูลที่รวบรวมได้ ตัวอย่างเช่น ที่ไซต์งานอุตสาหกรรม เนื่องจากการสตาร์ทอุปกรณ์ขับเคลื่อนไฟฟ้าหลายชนิด การรบกวนทางแม่เหล็กไฟฟ้าจำนวนมากจะถูกสร้างขึ้น ซึ่งอาจเริ่มปรากฏบนสัญญาณเอาท์พุตของเซ็นเซอร์ TU813 ควรใช้อัลกอริธึมการกรองดิจิทัลให้ประสบความสำเร็จมากขึ้น เช่น การกรองค่าเฉลี่ยและการกรองค่ามัธยฐาน เพื่อลบออก เพื่อให้ได้ชุดข้อมูลที่แม่นยำและเชื่อถือได้มากขึ้น

แปลงและคำนวณข้อมูล: ตัวอย่างเช่น สัญญาณกระแสที่รวบรวมสามารถแปลงเป็นปริมาณทางกายภาพที่สอดคล้องกันผ่านช่วงของเซ็นเซอร์และสูตรการแปลง นอกจากนี้ ข้อมูลที่รวบรวมสามารถคำนวณได้หลายครั้งตามกฎการคำนวณที่กำหนดโดยผู้ใช้ ตัวอย่างเช่น ในการคำนวณประสิทธิภาพเชิงความร้อน ต้องใช้การรวมกันของพารามิเตอร์ เช่น อุณหภูมิและการไหล เพื่อการคำนวณที่ซับซ้อน TU813 สามารถทำการคำนวณเหล่านี้ภายในและส่งออกผลลัพธ์ได้

ความสามารถในการควบคุม: TU813 มีฟังก์ชันการเปิดใช้งานการควบคุมที่มีประสิทธิภาพ การควบคุมลอจิกอย่างง่ายสามารถทำได้ผ่านอินเทอร์เฟซเอาต์พุตดิจิทัล เช่น การตั้งขีดจำกัดอุณหภูมิสูง เมื่ออุณหภูมิสูงเกินขีดจำกัดนี้ สัญญาณดิจิตอลจะถูกเอาท์พุตเพื่อขับเคลื่อนรีเลย์ของอุปกรณ์ทำความเย็นเพื่อให้อุปกรณ์ทำความเย็นเย็นลง การควบคุมแบบอะนาล็อกสามารถส่งสัญญาณอะนาล็อกที่แม่นยำตามกลยุทธ์การควบคุมที่กำหนดไว้ล่วงหน้า ตัวอย่างเช่น ในระบบที่มีการควบคุมการไหลอัตโนมัติ สามารถควบคุมค่าเบี่ยงเบนระหว่างค่าชุดการไหลและการไหลปัจจุบันได้

ความสามารถในการสื่อสาร: ตามที่กล่าวไว้ข้างต้น อินเทอร์เฟซการสื่อสาร RS-485 มีโปรโตคอลที่หลากหลาย รวมถึงโปรโตคอล Modbus RTU ช่วยให้สามารถสื่อสารกับซอฟต์แวร์โฮสต์หรืออุปกรณ์อื่นใดที่สามารถใช้การสื่อสาร Modbus RTU ได้อย่างง่ายดาย ในระบบอัตโนมัติทางอุตสาหกรรมที่กว้างขึ้น คอมพิวเตอร์โฮสต์สามารถขยายการสำรวจไปยังส่วนประกอบ TU813 แต่ละรายการผ่านเครือข่ายการสื่อสารเพื่อรับข้อมูลที่ประมวลผล และออกคำสั่งควบคุมในทำนองเดียวกันตามพารามิเตอร์ที่ควบคุม ทำให้ระบบการตรวจสอบและควบคุมระยะไกลเป็นไปได้ และช่วยให้ผู้ปฏิบัติงานสามารถจัดการกระบวนการทางอุตสาหกรรมทั้งหมดได้จากห้องควบคุมส่วนกลาง

การติดตั้ง

ก่อนการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการติดตั้งตรงตามข้อกำหนดของอุปกรณ์ หลีกเลี่ยงการติดตั้งในสถานที่ที่มีอุณหภูมิสูง ความชื้นสูง ก๊าซที่มีฤทธิ์กัดกร่อน หรือการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง โดยทั่วไปแนะนำให้ติดตั้งในตู้ที่มีการหมุนเวียนอากาศและการระบายอากาศที่ดี อุปกรณ์ได้รับการแก้ไขในตำแหน่งการติดตั้งนี้และสามารถยึดด้วยสกรูหรือวิธีการอื่นที่เหมาะสม โปรดดูคู่มือร่วมกับแผนภาพทางกายภาพเพื่อทำความเข้าใจการเชื่อมต่ออินพุต ประเภทอินเทอร์เฟซ และการจัดสรรเพื่อให้แน่ใจว่าการเชื่อมต่อถูกต้อง ตัวอย่างเช่น เมื่อเชื่อมต่ออินเทอร์เฟซการสื่อสาร RS-485 โปรดตรวจสอบก่อนว่าสายสัญญาณทั้งสอง (A, B) เชื่อมต่ออย่างถูกต้อง ไม่เช่นนั้นจะไม่สามารถสื่อสารได้

การกำหนดค่า

จำเป็นต้องมีการกำหนดค่าบางอย่างหลังจากเปิดเครื่อง ซึ่งสามารถทำได้ผ่านซอฟต์แวร์ที่รองรับหรือระบบควบคุมคอมพิวเตอร์โฮสต์ ขั้นแรก ให้ตั้งค่าพารามิเตอร์การสื่อสาร เช่น อัตราบอด บิตข้อมูล บิตหยุด บิตตรวจสอบ ฯลฯ อัตราบอดทั่วไปในโปรโตคอล Modbus RTU คือ 9600bps และ 19200bps; บิตข้อมูลทั่วไปคือ 8 บิต บิตหยุดโดยทั่วไปคือ 1 หรือ 2 และบิตตรวจสอบเป็นเลขคี่ หรือคู่หรือไม่มีเลย พารามิเตอร์เหล่านี้ต้องสอดคล้องกับพารามิเตอร์ของอุปกรณ์อื่นๆ ในระบบสื่อสารเพื่อการสื่อสารที่ประสบความสำเร็จ ขั้นตอนต่อไปคือการตั้งค่าพารามิเตอร์อินพุตและเอาต์พุต สำหรับอินเทอร์เฟซอินพุตแบบอะนาล็อก ให้ตั้งค่าประเภทเซ็นเซอร์และช่วงที่เหมาะสมสำหรับแต่ละช่องสัญญาณ ตัวอย่างเช่น หากใช้เซ็นเซอร์อุณหภูมิ 0-100°C ให้เลือกประเภทเซ็นเซอร์อุณหภูมิในการกำหนดค่าอุปกรณ์และตั้งค่าช่วงเป็น 0-100°C สำหรับอินเทอร์เฟซเอาต์พุต ให้ตั้งค่าประเภทสัญญาณ - เอาต์พุตดิจิทัลหรือการกำหนดค่าเริ่มต้นเอาต์พุตอะนาล็อก ฯลฯ ตัวอย่างเช่น สำหรับอินเทอร์เฟซเอาต์พุตดิจิทัล ให้ตั้งค่าระดับสูงเริ่มต้นหรือระดับต่ำ
