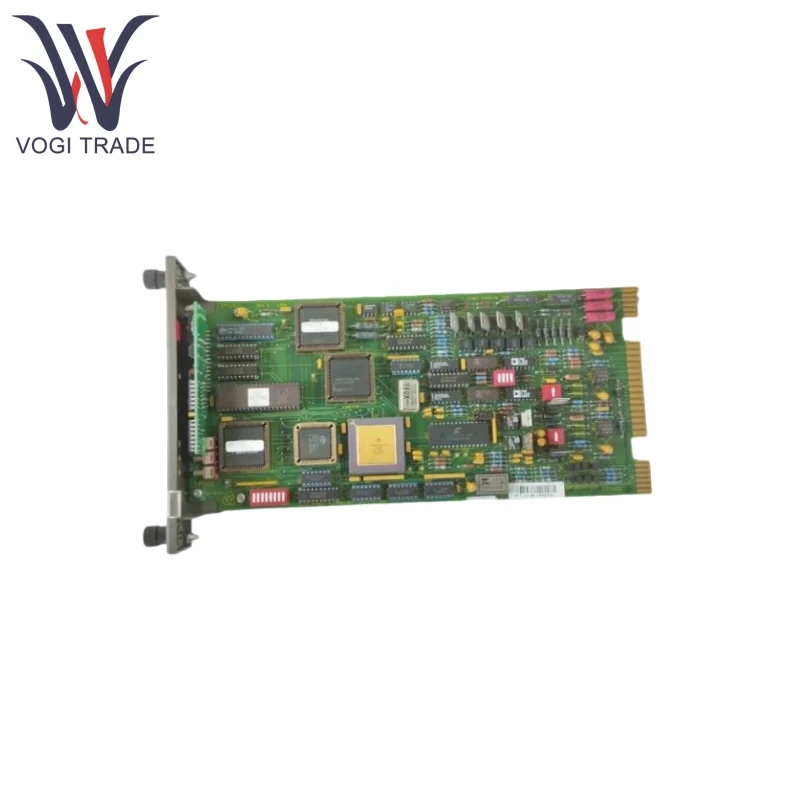

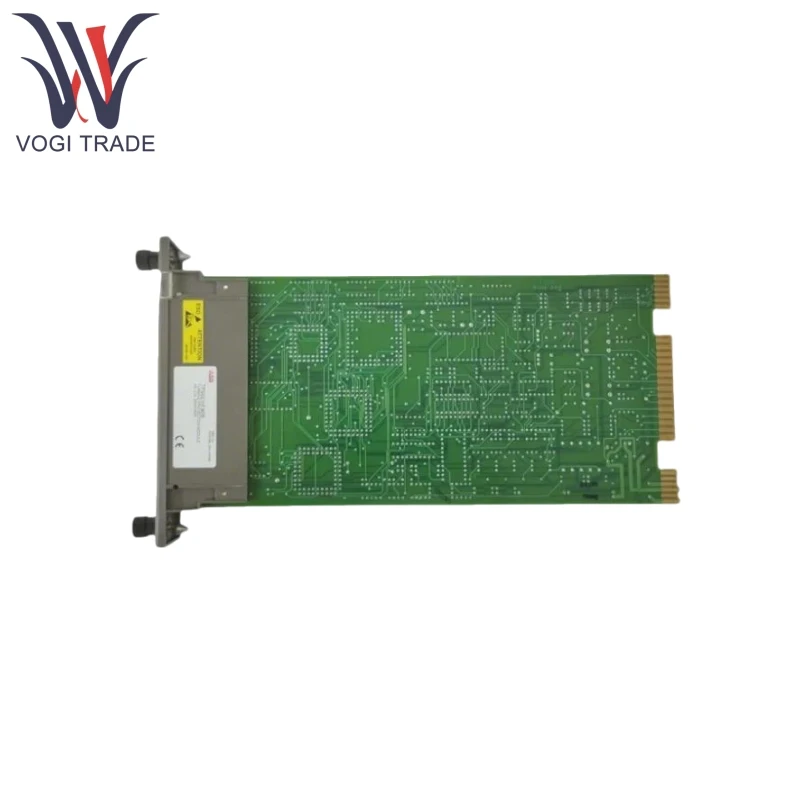

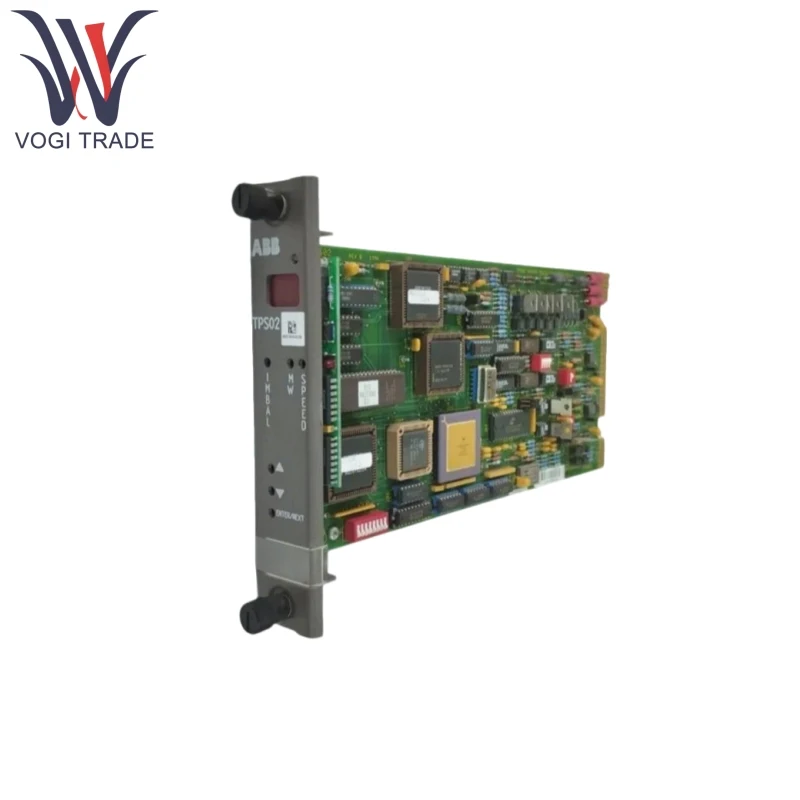

แบรนด์: ABBคำอธิบาย: โมดูล Slave Protection Turbineเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB TPS02 ได้รับสัญญาณเซ็นเซอร์และส่งไปยังหน่วยควบคุมหลักเพื่อให้การป้องกันที่เกินความจำเป็นการตรวจสอบความไม่สมดุลของพลังงานและการควบคุมการเดินทางฉุกเฉินสำหรับกังหันไอน้ำ การออกแบบของมันเป็นไปตามมาตรฐานความน่าเชื่อถือสูงโดยใช้อินพุตซ้ำซ้อนสามครั้งและกลไกการประมวลผลตรรกะซ้ำซ้อนสามครั้งเพื่อให้แน่ใจว่าการทำงานที่มั่นคงแม้ภายใต้เงื่อนไขที่รุนแรง
| ผลิต |
ABB |
| หมายเลขรุ่น |
TPS02 |
| หมายเลขสั่งซื้อ |
TPS02 |
| แคตตาล็อก |
Bailey Infi 90x |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
26*14*4 ซม. |
| น้ำหนัก |
0.6kg |
คุณสมบัติของผลิตภัณฑ์
ABB TPS02 มีฟังก์ชั่นการป้องกัน overspeed ที่ จำกัด ความเร็วโดยการปิดวาล์วควบคุมแรงดันสูงเมื่อความเร็วสูงกว่า 103% ของค่าที่กำหนด
ABB TPS02 มีฟังก์ชั่นการเดินทางฉุกเฉินซึ่งทำให้เกิดแรงดันต่ำและการปิดแรงดันสูงเมื่อความเร็วในการหมุนถึง 110% ของค่าที่ได้รับการจัดอันดับจะลดแรงดันไฮดรอลิกวาล์วทั้งหมดออกอย่างรวดเร็ว
ABB TPS02 มีฟังก์ชั่นการป้องกันความไม่สมดุลของพลังงานเปรียบเทียบภาระไฟฟ้ากับอินพุตพลังงานเชิงกลเพื่อป้องกันความเสี่ยงของการใช้งาน overspeed ที่เกิดจากการเปลี่ยนแปลงอย่างฉับพลัน
ABB TPS02 รองรับการประมวลผลสัญญาณอินพุตซ้ำซ้อนสามครั้งรวมกับตรรกะการลงคะแนนสองออกจากสามเพื่อหลีกเลี่ยงความล้มเหลวจุดเดียว
ABB TPS02 มีฟังก์ชั่นการวินิจฉัยตนเองในตัวตรวจสอบสถานะสุขภาพของโมดูลอย่างต่อเนื่องและให้ข้อเสนอแนะเกี่ยวกับความผิดปกติผ่านไฟไฟ LED
ABB TPS02 รองรับการสื่อสารกับโมดูลควบคุมต้นแบบของ Infi 90 ผ่านบัสขยายการส่งข้อมูลที่สำคัญเช่นความเร็วและพลังงาน มันเข้ากันได้กับโปรโตคอล Modbus RTU ทำให้สามารถรวมเข้ากับระบบระดับสูงของบุคคลที่สาม
ผลิตภัณฑ์โดยใช้หลักการ
ABB TPS02 ได้รับสัญญาณเซ็นเซอร์ความเร็วผ่านสามช่องทางอิสระใช้ไมโครโปรเซสเซอร์เพื่อคำนวณความเร็วตามเวลาจริงและเปรียบเทียบกับเกณฑ์ที่ตั้งไว้ล่วงหน้า ในเวลาเดียวกันสัญญาณอะนาล็อกเช่นพลังงานและความดันจะถูกแปลงเป็นสัญญาณดิจิตอลผ่านการแปลงแบบอะนาล็อกเป็นดิจิตอลจากนั้นป้อนหน่วยตรรกะการป้องกัน
เมื่อตรวจพบความไม่สมดุลของพลังงานมากเกินไป ABB TPS02 สามารถสร้างสัญญาณการเดินทางผ่านวงจรลอจิกสองตัวออกจากการขับรถรีเลย์ในหน่วยเทอร์มินัลเพื่อตัดการเชื่อมต่อวงจรน้ำมันไฮดรอลิกในขณะเดียวกันก็ส่งข้อความเตือนภัยไปยังระบบควบคุมหลักผ่านบัสขยาย
ABB TPS02 มีโปรเซสเซอร์อิสระสามตัวที่ทำงานพร้อมกันพร้อมกับผลลัพธ์ที่ได้รับการตรวจสอบโดยตัวเปรียบเทียบฮาร์ดแวร์เพื่อให้แน่ใจว่าเอาต์พุตจะสอดคล้องกัน หากช่องล้มเหลวระบบจะเปลี่ยนเป็นเส้นทางที่ซ้ำซ้อนโดยอัตโนมัติและกระตุ้นการเตือนภัย
Pพารามิเตอร์ roduct
รายละเอียดต่อไปนี้สำหรับโมดูลทาสการป้องกันกังหัน ABB TPS02
โพรบความเร็ว: รองรับโพรบแบบพาสซีฟ (ด้วยเกณฑ์การเริ่มต้นที่ 50-100Hz) หรือโพรบที่ใช้งานอยู่โดยมีความละเอียดสูงถึง 0.01%
อินพุตแบบอะนาล็อก: แรงดันไฟฟ้า 4-20MA หรือ 1-5V ด้วยความแม่นยำ± 0.1% FS
การควบคุมแบบดิจิตอล: เอาต์พุตหน้าสัมผัสแบบแห้ง (10A/120VAC) ใช้ในการขับเคลื่อนรีเลย์หรือวาล์วโซลินอยด์
เอาต์พุตแบบอะนาล็อก: 4-20MA ซึ่งสามารถเชื่อมต่อกับอุปกรณ์แสดงผลภายนอกสำหรับการตรวจสอบความเร็วตามเวลาจริง
ข้อกำหนดด้านแหล่งจ่ายไฟ:
+15V DC (± 5%), 14ma
-15V DC (± 5%), 14ma
+24V DC (± 10%), 150mA
อุณหภูมิในการทำงาน: -40 ℃ถึง +85 ℃, ความชื้น, 0-95% (ไม่ใช่การระงับ)
