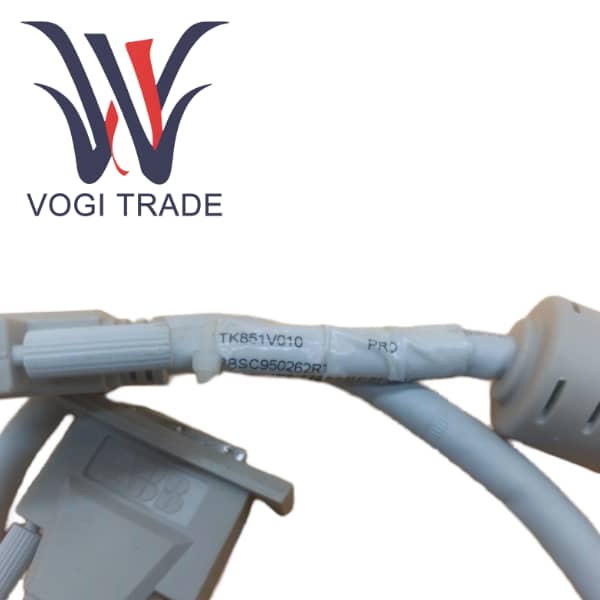

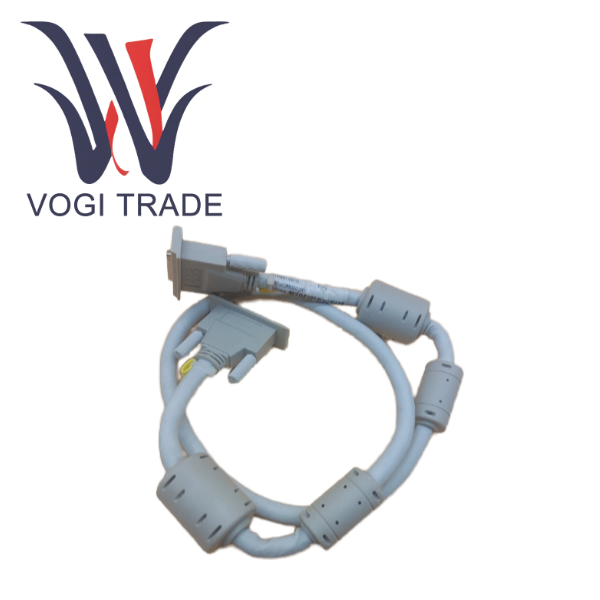

เอบีบี TK851V010 3BSC950262R1

ภาพรวมผลิตภัณฑ์

TK851V010 เป็นสายเคเบิลเชื่อมต่อสำเร็จรูปคุณภาพสูงแบบปลั๊กแอนด์เพลย์ ออกแบบและผลิตโดย ABB โดยเฉพาะสำหรับตัวควบคุมกระบวนการประสิทธิภาพสูงซีรีส์ AC 800M ฟังก์ชันหลักของ 3BSC950262R1 คือทำหน้าที่เป็นลิงก์ทางกายภาพ สร้างการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ เสียงรบกวนต่ำ และเป็นไปตามข้อกำหนดระหว่างส่วนประกอบฮาร์ดแวร์ต่างๆ ภายในระบบ AC 800M

การใช้งานที่สำคัญสองประการ:

สายเชื่อมต่อ RCU ใช้เพื่อเชื่อมต่อ CPU AC 800M กับโมดูลอินเทอร์เฟซการสื่อสาร CI854A/B RCU ซึ่งประกอบขึ้นเป็นแกนหลักการสื่อสารของระบบ S800 I/O

สายเคเบิลเชื่อมต่อโครงข่าย BC810 ใช้เพื่อเชื่อมต่อยูนิตคอนโทรลเลอร์พื้นฐาน BC810 กับโมดูลส่วนขยาย I/O ที่ตรงกัน

สายเคเบิลยาว 1 เมตรนี้เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์เคเบิลสำเร็จรูปของ ABB ซึ่งหมายความว่ามีการยกเลิก ทดสอบ และทำเครื่องหมายก่อนออกจากโรงงาน เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณและความเข้ากันได้ของระบบในระดับสูงสุด และหลีกเลี่ยงปัญหาด้านคุณภาพและความล่าช้าทางวิศวกรรมที่อาจเกิดขึ้นจากสายเคเบิลที่ผลิตเองในสถานที่

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

รุ่นผลิตภัณฑ์              TK851V010

หมายเลขวัสดุ ABB    3BSC950262R1

ประเภทผลิตภัณฑ์               สายเชื่อมต่อสำเร็จรูป

ความยาวสายเคเบิล                1.0 เมตร

มิติทางกายภาพ

ความยาวสุทธิ          1000มม

ความกว้างที่ชัดเจน         10มม

ความสูงที่ชัดเจน        10 มม

น้ำหนักสุทธิ         0.45กก

ต้นทาง                สวิตเซอร์แลนด์

หมายเลขพิกัดศุลกากร    85442000

การปฏิบัติตาม

เป็นไปตาม RoHS

WEEE    ไม่อยู่ในคำสั่ง WEEE

คุณสมบัติการทำงานของผลิตภัณฑ์

ออกแบบมาโดยเฉพาะสำหรับลิงก์การสื่อสารที่สำคัญ

RCU Link ใช้ในสถาปัตยกรรมของ AC 800M + S800 I/O สัญญาณ RCU-Link ที่ CPU ส่งผ่านโมดูล CI854 เป็นสัญญาณการสื่อสารแบบอนุกรมความเร็วสูงและดิฟเฟอเรนเชียล โครงสร้างภายในของสายเคเบิล TK851V010 ได้รับการออกแบบอย่างพิถีพิถันเพื่อให้ตรงกับคุณลักษณะอิมพีแดนซ์ของสัญญาณ และลดการรบกวนทางแม่เหล็กไฟฟ้า ทำให้มั่นใจในการส่งข้อมูลที่แม่นยำในสภาพแวดล้อมที่มีสัญญาณรบกวนทางอุตสาหกรรม

สำหรับตัวควบคุมขนาดกะทัดรัด เช่น BC810 แบ็คเพลนบัสระหว่าง BC810 และโมดูล I/O ยังมีข้อกำหนดที่เข้มงวดสำหรับคุณภาพสัญญาณอีกด้วย การใช้สายเคเบิลสำเร็จรูปจากโรงงานเดิมเป็นรากฐานสำหรับการทำงานที่มั่นคงของทั้งระบบ

ข้อดีของวิศวกรรมแบบพลักแอนด์เพลย์

เพื่อขจัดความเสี่ยงด้านวิศวกรรม สายเคเบิลที่ผลิตเองในสถานที่มีความเสี่ยง เช่น การเลือกสายไฟที่ไม่ถูกต้อง การต่อสายไม่ดี และการป้องกันที่ไม่เหมาะสม ซึ่งอาจนำไปสู่ความล้มเหลวของระบบเป็นระยะๆ และยากต่อการแก้ไขปัญหาอย่างมาก เนื่องจากเป็นผลิตภัณฑ์จากโรงงานดั้งเดิม TK851V010 จึงได้รับการทดสอบ 100% ซึ่งช่วยขจัดความเสี่ยงดังกล่าวได้

วิศวกรไม่จำเป็นต้องใช้เวลาในการผลิตสายเคเบิล การทดสอบ และการทำเครื่องหมาย สามารถติดตั้งได้โดยตรงเมื่อได้รับ ซึ่งช่วยลดระยะเวลาในการดำเนินการโครงการได้อย่างมาก

การผลิตที่มีคุณภาพสูง

ต้นกำเนิดคือสวิตเซอร์แลนด์ ซึ่งเป็นตัวแทนของมาตรฐานการควบคุมคุณภาพที่เข้มงวดของ ABB สำหรับผลิตภัณฑ์ระบบอัตโนมัติระดับไฮเอนด์

TK851V010 ทำจากวัสดุและตัวเชื่อมต่อเกรดอุตสาหกรรม สามารถทนต่อสภาพแวดล้อมที่รุนแรง เช่น การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิภายในตู้ควบคุม
