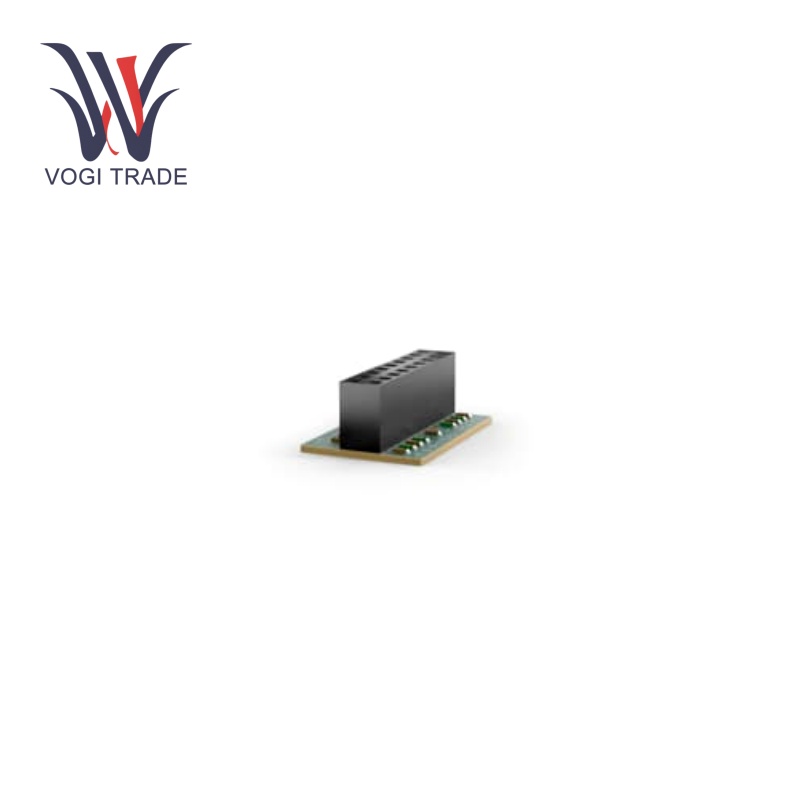

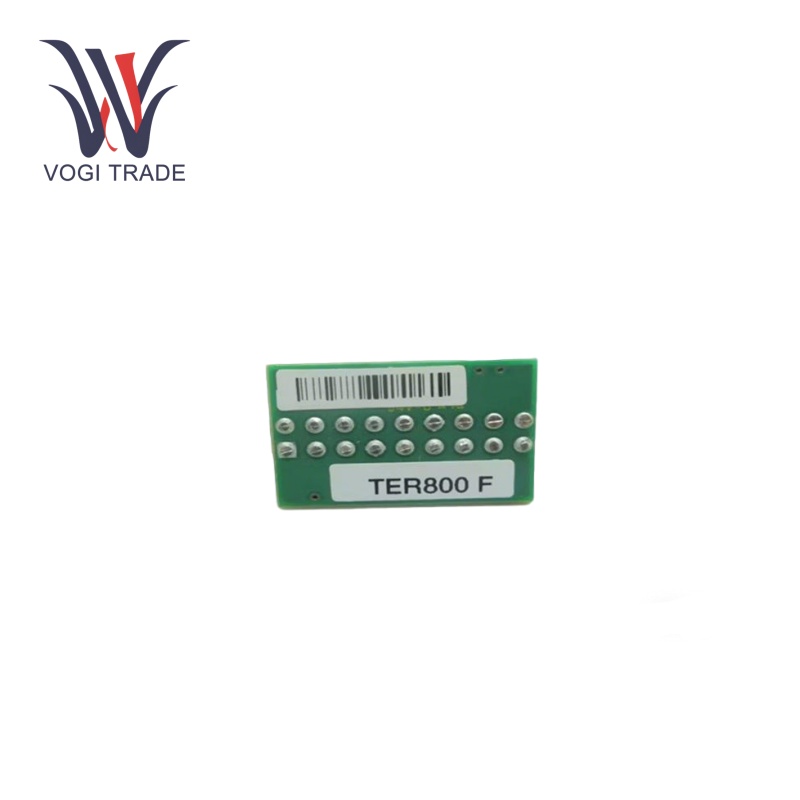

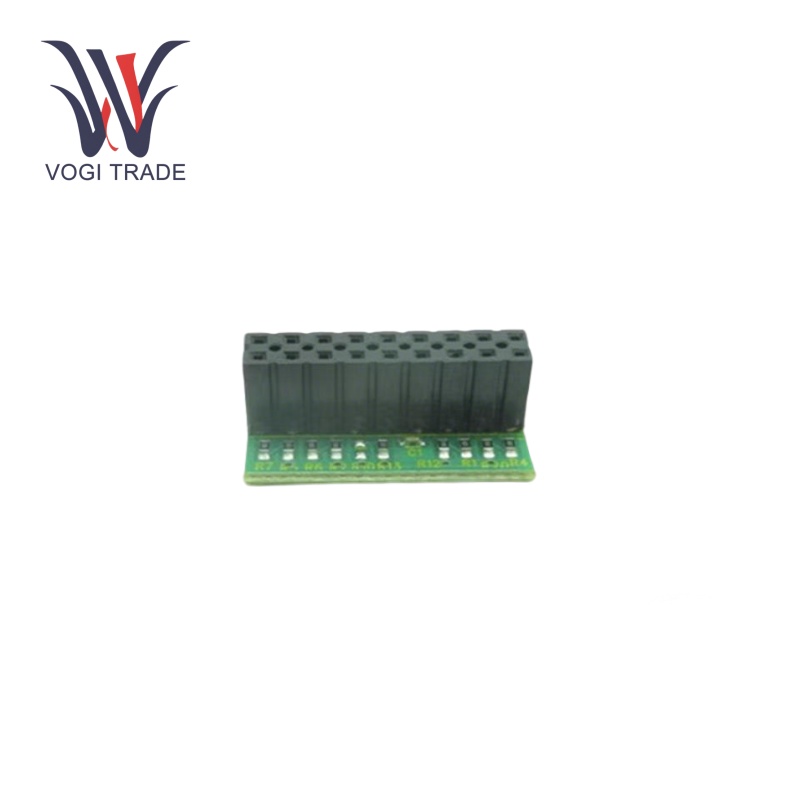

รูปที่ ter800

พารามิเตอร์การทำงาน

ความเข้ากันได้ของรถบัส:ABB ได้รับการออกแบบมาโดยเฉพาะสำหรับระบบบัส HN800 และ CW800 ซึ่งให้การยกเลิกที่จำเป็นเพื่อป้องกันการสะท้อนสัญญาณและข้อผิดพลาดในการสื่อสารที่อาจเกิดขึ้น

ข้อกำหนดการติดตั้ง:ABB ระบุว่าต้องติดตั้ง Terminator หนึ่งตัวที่ปลายแต่ละด้านของบัส HN800 หรือ CW800 เพื่อให้แน่ใจว่าประสิทธิภาพที่ดีที่สุด

ลักษณะการจัดการสัญญาณ:มันได้รับการปรับให้เหมาะสมสำหรับการจัดการสัญญาณที่เกี่ยวข้องกับระบบบัส HN800 หรือ CW800

อุณหภูมิการทำงาน:-25 ° C ถึง +70 ° C

ช่วงความชื้น:5% ถึง 95% ที่ไม่ได้รับการชดเชย

คุณสมบัติของผลิตภัณฑ์

การเลิกจ้างรถบัส:ABB TER800 ส่วนใหญ่ใช้เพื่อยุติรถบัส HN800 หรือ CW800 การเลิกจ้าง: ในเครือข่ายการสื่อสารบนรถบัสการเลิกจ้างเป็นสิ่งสำคัญ ฟังก์ชั่นที่สำคัญของ TER800 คือการดูดซับสัญญาณไฟฟ้าที่ปลายสายบัสและเพื่อป้องกันการสะท้อนสัญญาณ แนวโน้มนี้สำหรับสัญญาณที่จะสะท้อนโครงสร้างใกล้เคียงอาจทำให้เกิดการรบกวนซึ่งอาจส่งผลให้เกิดข้อผิดพลาดในการสื่อสาร ABB TER800 ดำเนินการเพื่อลบการสะท้อนเหล่านี้ให้การสื่อสารที่มั่นคงที่เชื่อถือได้ในเครือข่ายอุตสาหกรรมใด ๆ

ความสมบูรณ์ของสัญญาณที่ได้รับการปรับปรุง:สิ่งนี้ยังถูกยกเลิกอย่างอดทนซึ่งช่วยปรับปรุงความสมบูรณ์ของสัญญาณโดยรวมของระบบบัส มักจะมีหลายแหล่งสัญญาณรบกวนแม่เหล็กไฟฟ้าที่พบได้ทั่วไปในสภาพแวดล้อมอุตสาหกรรม คุณสมบัติของมันยังรวมถึงการกรองสัญญาณรบกวนแม่เหล็กไฟฟ้าที่ช่วยให้สัญญาณที่เดินทางไปตามรถบัสทั้งหมดจะปราศจากเสียงรบกวนการรบกวนและกิจกรรมไฟฟ้าที่ไม่พึงประสงค์ เป็นผลให้ข้อมูลที่ส่งระหว่างอุปกรณ์เช่นตัวควบคุมตรรกะที่ตั้งโปรแกรมได้เซ็นเซอร์และแอคทูเอเตอร์ที่เชื่อมต่อกับบัส HN800 หรือ CW800 จะถูกต้อง

การออกแบบความน่าเชื่อถือสูง:ในตัวสำหรับการใช้งานที่มีความพร้อมสูงในการใช้งานอุตสาหกรรมที่มีความสำคัญต่อภารกิจ

การออกแบบแบบแยกส่วน:อำนวยความสะดวกในการรวมตัวกันอย่างราบรื่นในระบบควบคุมปัจจุบัน

ฟังก์ชั่นการวินิจฉัย:ฟังก์ชั่นการวินิจฉัยการวินิจฉัยคุณลักษณะการทดสอบข้อบกพร่อง

การติดตั้ง

ระบุปลายรถบัส:กำหนดจุดสิ้นสุดทางกายภาพของบัส HN800 หรือ CW800 ภายในสถาปัตยกรรมระบบของคุณ

มีสองขั้นตอนในการติดตั้งเทอร์มินัล:ขั้นตอนที่ 1: ระบุว่าจุดสิ้นสุดของรถบัสอยู่ที่ไหน ขั้นตอนที่ 2: ติดตั้ง TERMINATOR ABB TER800 ที่จุดสิ้นสุดรถบัสแต่ละแห่งตรวจสอบให้แน่ใจว่าเทอร์มินัลอยู่ในตำแหน่งที่มั่นคงเพื่อการเลิกจ้างที่เหมาะสม

การตรวจสอบ:เมื่อติดตั้งแล้วให้ตรวจสอบความสมบูรณ์ของการสื่อสารบัสเพื่อให้แน่ใจว่าเทอร์มินัลทำงานได้อย่างถูกต้องและไม่มีข้อผิดพลาดในการสะท้อนสัญญาณหรือข้อผิดพลาดในการสื่อสาร

ช่วงแอปพลิเคชัน

ระบบอัตโนมัติอุตสาหกรรม:ABB TER800 ใช้อย่างกว้างขวางในระบบระบบอัตโนมัติอุตสาหกรรมโดยเฉพาะในโรงงานผลิต มันมีบทบาทพื้นฐานในระบบเครือข่ายขนาดโรงงานซึ่งเชื่อมโยงเครื่องจักรอัตโนมัติที่หลากหลายเช่นหุ่นยนต์ระบบสายพานลำเลียงและสายการผลิตอัตโนมัติ ตัวอย่างเช่นโรงงานผลิตยานยนต์ใช้เพื่อเปิดใช้งานการถ่ายโอนข้อมูลระหว่างสถานีขับเคลื่อน PLC ที่แตกต่างกันในสายการประกอบเพื่อให้ยานพาหนะสามารถถ่ายโอนและผลิตได้อย่างมีประสิทธิภาพเมื่อพวกเขาต้องการในระหว่างกระบวนการผลิต

การผลิตและการกระจายพลังงาน:ABB TER800 ใช้ในระบบควบคุมที่โรงไฟฟ้าและสถานีย่อยไฟฟ้าซึ่งตรวจสอบและจัดการการผลิตและการกระจายพลังงาน ช่วยให้การสื่อสารที่เชื่อถือได้ระหว่างเซ็นเซอร์อุปกรณ์ควบคุมและระบบการตรวจสอบ เช่นในฟาร์มกังหันลมมันยังใช้ในเครือข่ายการสื่อสารที่ควบคุมการทำงานของกังหันลมซึ่งช่วยให้สามารถส่งและรับข้อมูลที่เกี่ยวข้องกับประสิทธิภาพของกังหันเอาต์พุตพลังงานและพารามิเตอร์ความปลอดภัยได้อย่างมีประสิทธิภาพ

อุตสาหกรรมกระบวนการ:ABB TER800 ใช้ในเครือข่ายควบคุมของอุตสาหกรรมกระบวนการเช่นสารเคมีน้ำมันและก๊าซและอาหารและเครื่องดื่มซึ่งทั้งหมดต้องการการควบคุมกระบวนการอย่างต่อเนื่อง ทำให้แน่ใจว่าสัญญาณจากเซ็นเซอร์ซึ่งวัดพารามิเตอร์เช่นอุณหภูมิความดันและอัตราการไหลสามารถส่งผ่านไปยังระบบควบคุมในลักษณะที่แม่นยำ ตัวอย่างเช่นในโรงงานเคมีมันทำให้เกิดข้อเสนอแนะระหว่างเซ็นเซอร์ที่อยู่ในภาชนะปฏิกิริยาและห้องควบคุมส่วนกลางเพื่อให้ผู้ปฏิบัติงานสามารถตรวจสอบและปรับแต่งกระบวนการทางเคมีตามที่เกิดขึ้น

การแก้ไขปัญหา

ความล้มเหลวในการสื่อสาร: หากคุณไม่เห็นการสื่อสารบัส HN800 หรือ CW800 ให้ตรวจสอบการเชื่อมต่อก่อน ให้สายไฟที่มั่นคง แต่อ่อนโยนเพื่อดูว่าการเชื่อมต่อที่หลวมหรือเสียหายใด ๆ อาจเป็นการหยุดชะงักของสัญญาณอย่างรวดเร็วหรือไม่ ตรวจสอบการหลุดออกมาในสายไฟและตรวจสอบให้แน่ใจว่ามีการเสียบสายเคเบิลอย่างถูกต้อง หากการเชื่อมต่อดีให้ตรวจสอบการตั้งค่าการเลิกจ้างที่กำหนดค่าใน ABB TER800 การใช้ความต้านทานการเลิกจ้างที่ไม่ถูกต้องอาจสร้างการสะท้อนสัญญาณซึ่งอาจทำให้เกิดข้อผิดพลาดในการสื่อสาร

การรบกวนด้วยไฟฟ้า:ในกรณีที่มีผลกระทบจากการสังเกตผลกระทบจากเสียงไฟฟ้าบนบัสเช่นเอาต์พุตข้อมูลที่ผิดพลาดหรือความล้มเหลวในการสื่อสารซ้ำ ๆ ตรวจสอบความถูกต้อง หากการต่อสายดินไม่ดีมันจะทำให้อุปกรณ์มีความอ่อนไหวต่อเสียงมากขึ้น นอกจากนี้ตรวจสอบให้แน่ใจว่าสายเคเบิลรถบัสของคุณได้รับการป้องกันอย่างดีและกำหนดเส้นทางจากแหล่งสัญญาณรบกวนทางแม่เหล็กไฟฟ้าอื่น ๆ

อุปกรณ์ทำงานผิดปกติด้วยอุปกรณ์:หากดูเหมือนว่าจะทำงานผิดปกติให้ตรวจสอบสัญญาณความเสียหายที่มองเห็นได้เช่นส่วนประกอบที่ถูกเผาไหม้หรือปลอกร้าว ในที่สุดในบางกรณีคุณจะต้องล้างการอัปเดตเฟิร์มแวร์ที่จะแก้ไขปัญหาที่เกิดขึ้นกับซอฟต์แวร์
