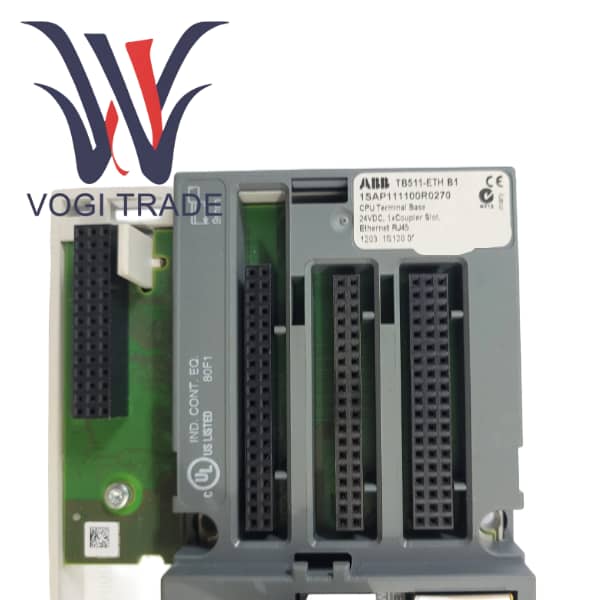

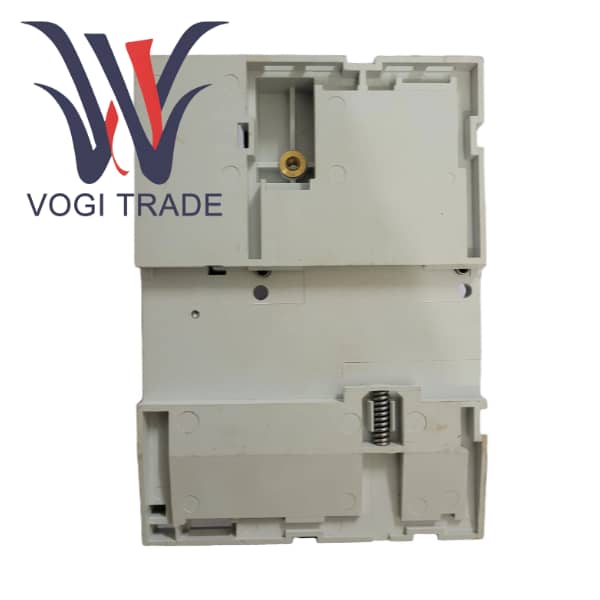

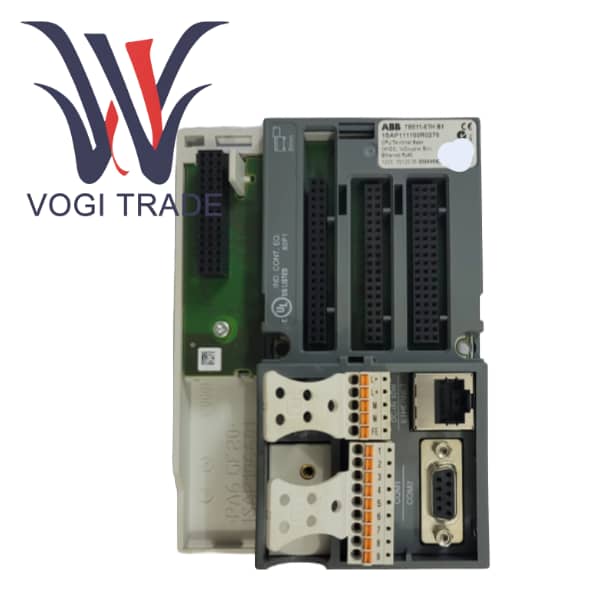

ยี่ห้อ: ABBคำอธิบาย: ยูนิตเทอร์มินัล I/Oสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินABB TB511-ETH 1SAP111100R0270 เป็นฐานเทอร์มินัลที่มีอินเทอร์เฟซอีเทอร์เน็ตสำหรับตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ ABB AC 500 series
| ผลิต |
เอบีบี |
| หมายเลขรุ่น |
TB511-ETH |
| หมายเลขการสั่งซื้อ |
1SAP111100R027 |
| แคตตาล็อก |
S500 ไอ/โอ |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |

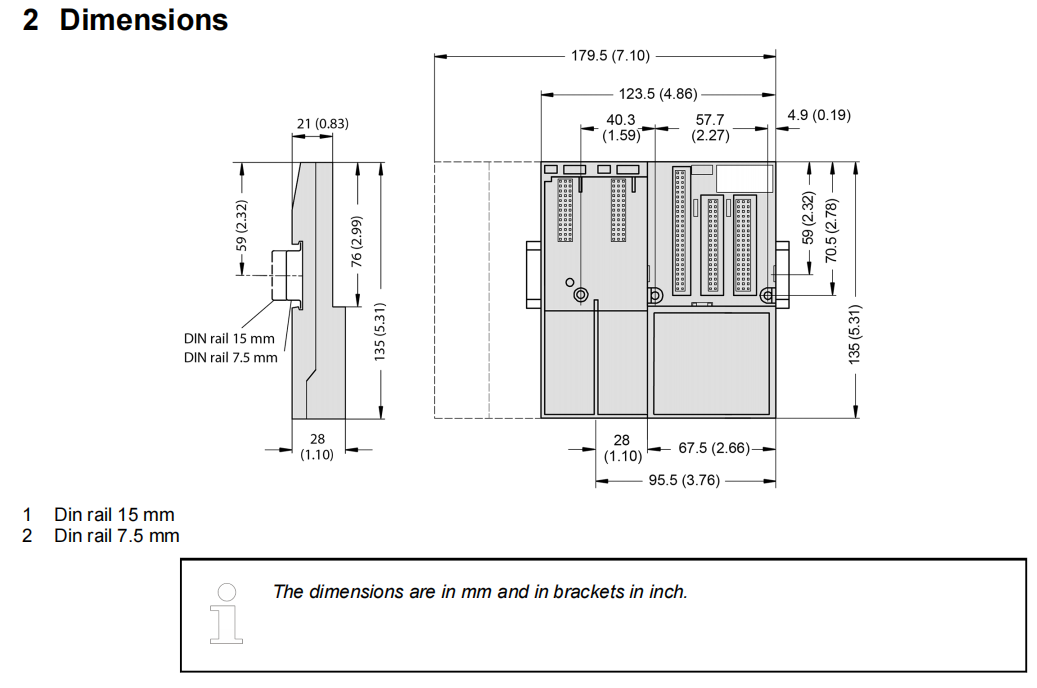

| มิติ |
14*8*4ซม |
| น้ำหนัก |
0.2กก |
ภาพรวมผลิตภัณฑ์
TB511-ETH เป็นฐานเทอร์มินัลแบบรวมขนาดกะทัดรัดที่ออกแบบโดย ABB สำหรับ PLC แบบโมดูลาร์ AC 500 ซีรี่ส์ 1SAP111100R0270 ไม่เพียงแต่เป็นแพลตฟอร์มการติดตั้งจริงสำหรับโมดูลโปรเซสเซอร์ CPU และโมดูลการสื่อสาร แต่ยังรวมบัส I/O ในระบบ การจ่ายพลังงาน อินเทอร์เฟซการสื่อสาร และฟังก์ชันการเชื่อมต่ออีเทอร์เน็ตที่สำคัญอีกด้วย
ฐานนี้ใช้การออกแบบ "บูรณาการ" ซึ่งจะรวมพอร์ตการสื่อสารอีเทอร์เน็ตโดยตรง ซึ่งโดยปกติจะต้องกำหนดค่าแยกต่างหากบนฐาน ผู้ใช้เพียงแค่ต้องใส่โมดูล CPU AC 500 ลงในสล็อตโปรเซสเซอร์แต่เพียงผู้เดียว และเลือกว่าจะติดตั้งโมดูลการสื่อสารเพิ่มเติมในช่องการสื่อสารตามความจำเป็นเพื่อรับสถานี PLC ที่สมบูรณ์พร้อมอินเทอร์เฟซอีเทอร์เน็ต RJ45 ทันทีหรือไม่ อินเทอร์เฟซอีเทอร์เน็ตในตัวนี้รองรับโปรโตคอล TCP/IP มาตรฐาน และใช้เพื่อใช้การเขียนโปรแกรม PLC, การสื่อสาร HMI/SCADA, การเข้าถึงเว็บเซิร์ฟเวอร์ และการแลกเปลี่ยนข้อมูลระหว่าง PLC เป็น PLC TB511-ETH เป็นจุดเริ่มต้นที่ดีเยี่ยมสำหรับการสร้างแอปพลิเคชันระบบอัตโนมัติขนาดเล็กถึงขนาดกลาง หรือทำหน้าที่เป็นสถานีหลัก I/O แบบกระจาย
การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน
| มิติการเปรียบเทียบ |
TB511-ETH |
TB521-ETH |
TB523-2ETH |
TB541 |
| สล็อตโปรเซสเซอร์ |
1 |
1 |
1 |
1 |
| ช่องสื่อสาร |
1 |
2 |
2 |
4 |
| อีเธอร์เน็ตแบบรวม |
1 (RJ45) |
0 |
2 | 0 |
| ปริมาณการใช้กระแสไฟฟ้าสูงสุด |
0.35 ก |
0.4 ก |
0.4 ก |
0.6 ก |
| ข้อได้เปรียบหลัก |
โซลูชันที่มีขนาดกะทัดรัดและต้นทุนต่ำที่สุดพร้อมพอร์ตเครือข่าย |
ความสามารถในการขยายการสื่อสารที่สมดุล |
พอร์ตเครือข่ายคู่ เครือข่ายซ้ำซ้อน/แยก |
ความสามารถในการขยายการสื่อสารขั้นสูงสุด |
| การใช้งานทั่วไป |
เครื่องจักรเดี่ยวขนาดเล็ก อุปกรณ์ OEM การควบคุมกระบวนการที่เรียบง่าย |
แอปพลิเคชันขนาดกลางที่ต้องการการสื่อสารเพิ่มเติม 1-2 ประเภท |
แอปพลิเคชันสำคัญที่ต้องการความซ้ำซ้อนของเครือข่ายหรือการแยก IT/OT |
ระบบขนาดใหญ่และซับซ้อน แอปพลิเคชันเกตเวย์ |
ประเด็นสำคัญที่ควรทราบ
ข้อมูลจำเพาะของแหล่งจ่ายไฟช่วยให้มั่นใจได้ว่าความจุของแหล่งจ่ายไฟ 24V DC ภายนอกเพียงพอ ไม่เพียงแต่จะต้องเป็นไปตามข้อกำหนด 0.35A ของ TB511-ETH เท่านั้น แต่ยังต้องคำนึงถึงปริมาณการใช้กระแสไฟทั้งหมดของ CPU และโมดูล I/O ทั้งหมดด้วยส่วนต่างที่เหลืออีกด้วย
สถานี PLC ทั้งหมดจะต้องเชื่อมต่อกับสายดินป้องกันที่ดีเพื่อให้มั่นใจถึงความเข้ากันได้ทางแม่เหล็กไฟฟ้าและความปลอดภัยในการปฏิบัติงาน
แม้ว่า TB511-ETH จะเข้ากันได้กับ CPU AC 500 ทั้งหมด แต่โปรดตรวจสอบให้แน่ใจว่าเวอร์ชันเฟิร์มแวร์ของ CPU ที่เลือกนั้นเข้ากันได้กับซอฟต์แวร์วิศวกรรมของคุณ
เมื่อใช้งานครั้งแรก คุณจะต้องตั้งค่าที่อยู่ IP ของพอร์ตอีเธอร์เน็ตในตัวผ่านพอร์ตอนุกรม (COM1) หรือโดยใช้เครื่องมือกำหนดค่า IP ของ ABB เพื่ออำนวยความสะดวกในการเขียนโปรแกรมและการสื่อสารในภายหลังผ่านอีเธอร์เน็ต
