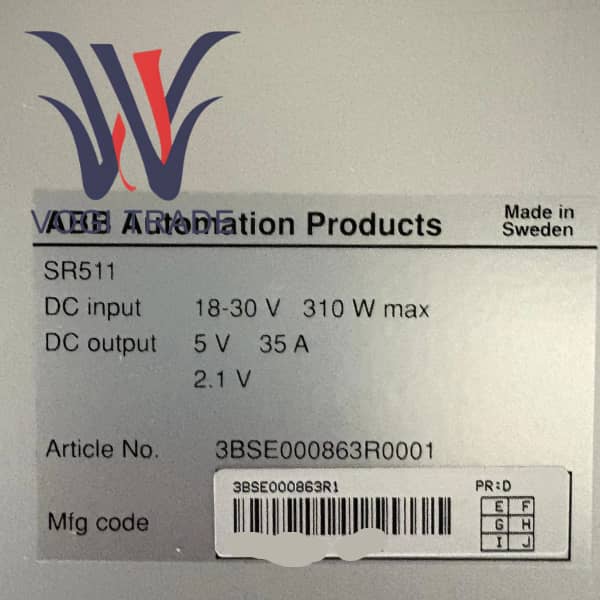

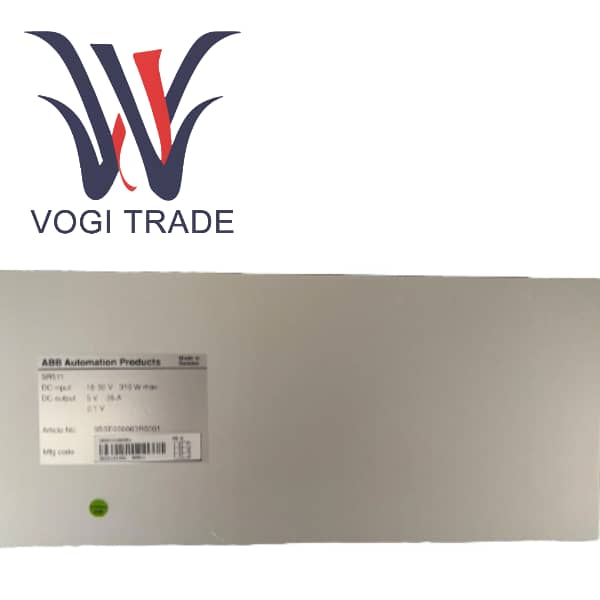

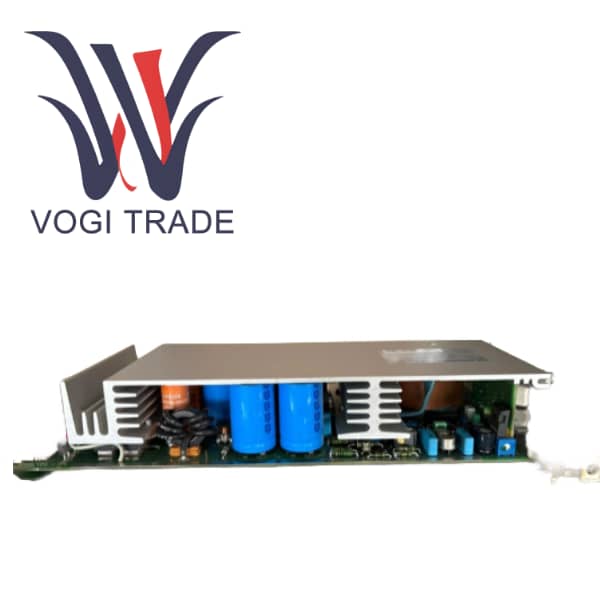

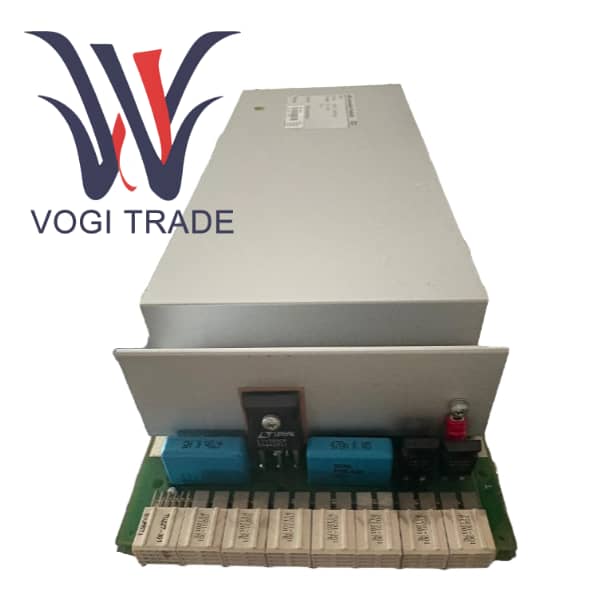

เอบีบี SR511 3BSE000863R1

ภาพรวมผลิตภัณฑ์

SR511 เป็นส่วนประกอบการจัดการพลังงานที่แม่นยำในระบบควบคุมกระบวนการแบบกระจาย ABB Advant Master 3BSE000863R1 ถูกกำหนดให้เป็น "ตัวควบคุม 24V/5V" ฟังก์ชันหลักคือการแปลงและทำให้แหล่งจ่ายไฟหลัก +24V DC ที่ได้รับจากระบบคงที่ให้เป็นแรงดันไฟฟ้า +5V DC เพื่อจ่ายวงจรลอจิกดิจิทัลภายในระบบ Advant Master ที่มีข้อกำหนดที่สูงมากสำหรับคุณภาพไฟฟ้า

ในระบบอิเล็กทรอนิกส์ที่ซับซ้อน วงจรประเภทต่างๆ มีข้อกำหนดสำหรับอุปกรณ์จ่ายไฟที่แตกต่างกันโดยสิ้นเชิง โมดูล I/O และรีเลย์กำลังแรงสูงอาจใช้ +24V โดยตรง แต่ไมโครโปรเซสเซอร์และชิปดิจิทัลที่สร้าง "สมอง" ของคอนโทรลเลอร์นั้นต้องการแหล่งจ่ายไฟ +5V ที่บริสุทธิ์มาก มีการกระเพื่อมต่ำ และมีความเสถียรสูง SR511 มีบทบาทเป็น "แหล่งจ่ายไฟสำรอง" หรือ "แหล่งจ่ายไฟออนบอร์ด" ได้อย่างแม่นยำ โดยทั่วไปแล้ว 3BSE000863R1 จะได้รับการติดตั้งเป็นโมดูลอิสระภายในชั้นวางตัวควบคุม โดยรับอินพุต +24V จากหน่วยจ่ายไฟอิสระหรือแบ็คเพลนของชั้นวาง และผ่านวงจรควบคุมเชิงเส้นภายในหรือวงจรควบคุมการสลับภายใน เอาต์พุตแหล่งจ่ายไฟ +5V คุณภาพสูงเพื่อให้แน่ใจว่าตรรกะการควบคุมหลักสามารถทำงานได้ในสภาพแวดล้อมทางไฟฟ้าที่มีความเสถียรอย่างยิ่ง โดยไม่ได้รับผลกระทบจากความผันผวนของแหล่งจ่ายไฟหลักหรือการเปลี่ยนแปลงของโหลด

คุณสมบัติการทำงานของผลิตภัณฑ์

การแปลงแรงดันไฟฟ้าที่มีความแม่นยำสูงและการรักษาเสถียรภาพแรงดันไฟฟ้า

การปราบปรามระลอกคลื่น แหล่งจ่ายไฟหลัก (+24V) อาจทำให้เกิดเสียงรบกวนและการกระเพื่อมระหว่างการส่งสัญญาณ วงจรปรับแรงดันไฟฟ้าภายใน SR511 สามารถกรองสัญญาณรบกวนเหล่านี้ได้อย่างมีประสิทธิภาพ และจ่ายกระแสไฟ +5V DC ที่ราบรื่นและบริสุทธิ์อย่างยิ่ง ซึ่งมีความสำคัญอย่างยิ่งต่อการทำงานที่เสถียรของวงจรดิจิตอลความเร็วสูง

อัตราการควบคุมโหลด ไม่ว่ากระแสโหลดของวงจรดิจิทัลดาวน์สตรีมจะเปลี่ยนแปลงไปอย่างไร SR511 สามารถรักษาแรงดันเอาต์พุต +5V ภายในช่วงพิกัดความเผื่อที่น้อยมาก เพื่อให้มั่นใจถึงความถูกต้องของระดับลอจิก

การป้องกันและการแยกตัว

ป้องกันกระแสเกิน/ลัดวงจร หากเกิดการลัดวงจรหรือโอเวอร์โหลดในวงจรดาวน์สตรีม SR511 ควรมีกลไกการป้องกันภายในที่สามารถจำกัดกระแสเอาต์พุตหรือตัดเอาต์พุตเพื่อป้องกันความเสียหายต่อตัวมันเองและโมดูลตัวควบคุมดาวน์สตรีมที่มีราคาแพงเนื่องจากกระแสเกิน

การบูรณาการและความน่าเชื่อถือในระดับระบบ

ออกแบบมาโดยเฉพาะสำหรับ AC 400 ขนาดทางกายภาพและขั้วต่อได้รับการออกแบบมาเป็นพิเศษสำหรับแร็ค Advant Master เพื่อให้มั่นใจถึงความเข้ากันได้ทางกลและทางไฟฟ้าที่สมบูรณ์แบบ

ขอบเขตอุตสาหกรรมที่เกี่ยวข้อง

สถานการณ์การใช้งานของ SR511 นั้นถูกกำหนดโดยระบบ Advant Master ที่เป็นของตัวเองโดยสมบูรณ์ 3BSE000863R1 รองรับทุกอุตสาหกรรมที่ใช้ DCS แบบคลาสสิกนี้ และมีข้อกำหนดที่สูงมากสำหรับความเสถียรของตัวควบคุมหลัก

พลังงานและไฟฟ้า ในห้องควบคุมหลักของโรงไฟฟ้านิวเคลียร์และโรงไฟฟ้าพลังความร้อนขนาดใหญ่ ความล้มเหลวของตัวควบคุมใดๆ ที่เกิดจากปัญหาแหล่งจ่ายไฟเป็นสิ่งที่ยอมรับไม่ได้

อุตสาหกรรมปิโตรเลียม ก๊าซธรรมชาติ และเคมีภัณฑ์ สิ่งอำนวยความสะดวกหลักของโรงกลั่นน้ำมันซึ่งเป็นหน่วยแคร็กเอทิลีนขนาดใหญ่ จำเป็นต้องดำเนินการอย่างต่อเนื่องเป็นเวลา 7x24 ชั่วโมง

การทำเหมืองแร่และโลหะวิทยา การสูญเสียการปิดระบบของเตาถลุงเหล็ก คอนเวอร์เตอร์ และสายการผลิตรีดร้อนในบริษัทเหล็กครบวงจรนั้นมีมหาศาล

สำหรับโรงงานใดๆ ที่ยังคงใช้งานระบบ ABB Advant Master/AC 400 DCS อยู่ SR511 ถือเป็น "เครื่องกระตุ้นหัวใจ" ที่ขาดไม่ได้ภายในชั้นวางตัวควบคุม

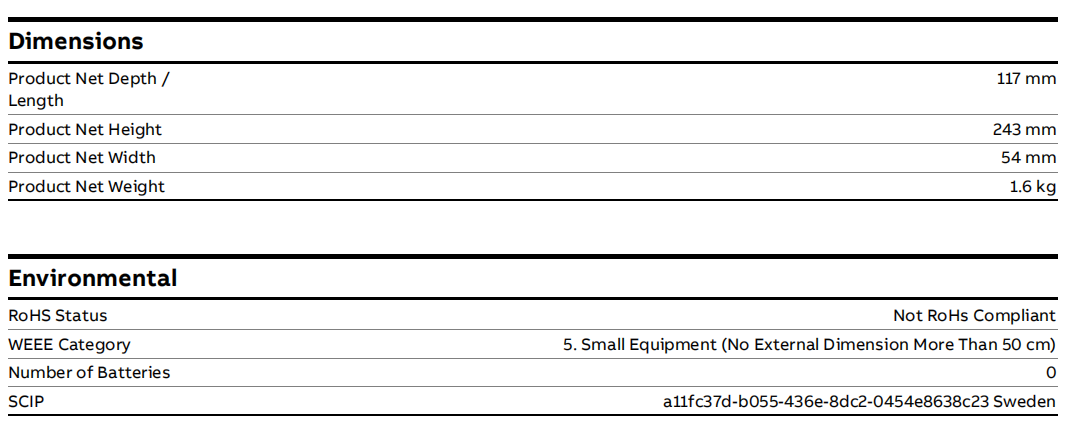

ดาวน์โหลดแผ่นข้อมูล
