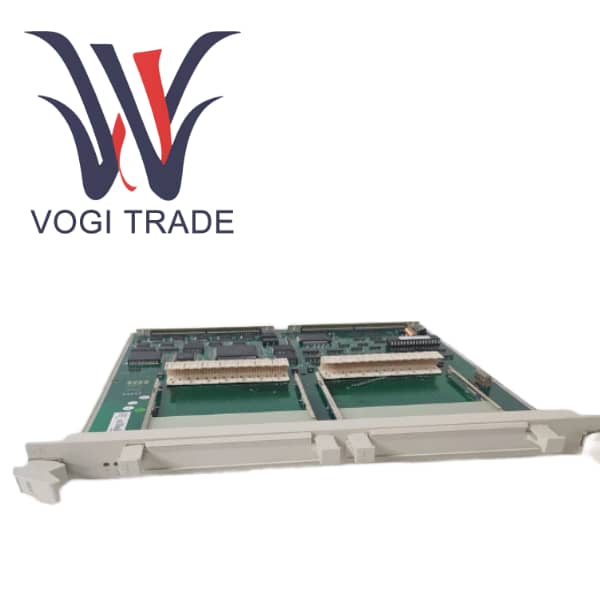

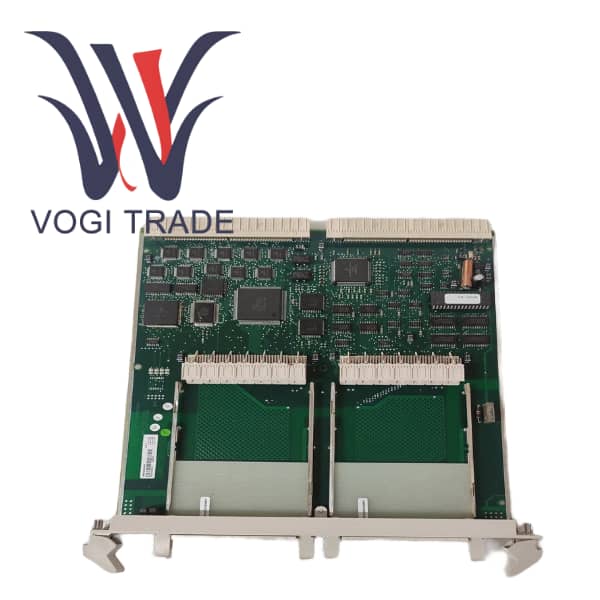

เอบีบี SC510 3BSE003832R1

ภาพรวมผลิตภัณฑ์

ABB SC510 เป็นแพลตฟอร์มการขยายฮาร์ดแวร์ที่สำคัญในระบบควบคุมกระบวนการแบบกระจาย Advant Master 3BSE003832R1 ถูกกำหนดให้เป็น Submodule Carrier ที่ไม่มี CPU หน้าที่หลักคือทำหน้าที่เป็นพาหะของอินเทอร์เฟซทางกายภาพและทางไฟฟ้าสำหรับการติดตั้งและดำเนินการโมดูลย่อยการสื่อสารการทำงานต่างๆ

ในสถาปัตยกรรมของระบบ Advant Master เพื่อให้บรรลุการขยายการทำงานที่ยืดหยุ่นและประหยัดช่องแร็คอันมีค่า ABB จึงนำปรัชญาการออกแบบของ "master-slave" หรือ "carrier board-sub-card" วัสดุพิมพ์เช่น SC510 ไม่มีความสามารถในการประมวลผลใดๆ โดยส่วนใหญ่จะมีตัวเชื่อมต่อแบ็คเพลน โครงสร้างการกระจายพลังงาน และสล็อตเฉพาะอย่างน้อยหนึ่งช่อง ฟังก์ชั่นจริงถูกใช้งานโดยโมดูลย่อยที่ใส่เข้าไป การออกแบบนี้ช่วยเพิ่มระดับการแยกส่วนและประสิทธิภาพการใช้พื้นที่ของระบบอย่างมาก ตัวอย่างเช่น บอร์ดผู้ให้บริการ SC510 สามารถรองรับโมดูลย่อย CI531 ได้ 2 โมดูล จึงมีพอร์ตอนุกรม RS-232 สูงสุด 4 พอร์ตภายในสล็อตมาตรฐาน ซึ่งไม่มีใครเทียบได้กับโมดูลฟังก์ชันเดียวแบบเดิม

คุณสมบัติการทำงานของผลิตภัณฑ์

แพลตฟอร์มการขยายแบบโมดูลาร์

โฮสต์โมดูลย่อย ค่านิยมหลักของ SC510 อยู่ที่ความสามารถในการทำหน้าที่เป็น "โฮสต์" 3BSE000863R1 สามารถรองรับชุดโมดูลย่อยการสื่อสารเฉพาะ และรวมฟังก์ชันของโมดูลย่อยเหล่านี้เข้ากับแบ็คเพลนบัสของระบบ Advant Master ได้อย่างราบรื่น

ประหยัดพื้นที่ชั้นวาง นี่คือข้อได้เปรียบที่สำคัญที่สุด ด้วยการติดตั้งโมดูลย่อยหลายโมดูลบนบอร์ดพาหะ SC510 เดียว จึงสามารถคูณจำนวน I/O หรือจุดการสื่อสารได้ในขณะที่ใช้สล็อตแร็คเพียงช่องเดียว นี่เป็นสิ่งสำคัญสำหรับสถานการณ์การใช้งานที่พื้นที่จำกัดหรือต้องใช้พอร์ตการสื่อสารแบบอนุกรมจำนวนมาก

ลดความซับซ้อนของสถาปัตยกรรมระบบและการเดินสายไฟ

แหล่งจ่ายไฟและการสื่อสารแบบรวมศูนย์ โมดูลย่อยทั้งหมดที่ใส่เข้าไปใน SC510 จะได้รับการสื่อสารพลังงานและข้อมูลจากแบ็คเพลนของระบบผ่านบอร์ดพาหะ ทำให้ไม่จำเป็นต้องเดินสายแยกกันสำหรับโมดูลย่อยแต่ละโมดูล ซึ่งช่วยลดความยุ่งยากในการเดินสายไฟภายในตู้ ลดอัตราข้อผิดพลาด และเพิ่มความเป็นระเบียบเรียบร้อยและการบำรุงรักษาระบบ

การจัดการแบบครบวงจร ในซอฟต์แวร์วิศวกรรมของ ABB นั้น SC510 และโมดูลย่อยสามารถกำหนดค่า วินิจฉัย และจัดการเป็นหน่วยบูรณาการได้ ซึ่งช่วยเพิ่มประสิทธิภาพทางวิศวกรรม
