เอบีบี SB510 3BSE000860R1

ภาพรวมผลิตภัณฑ์w

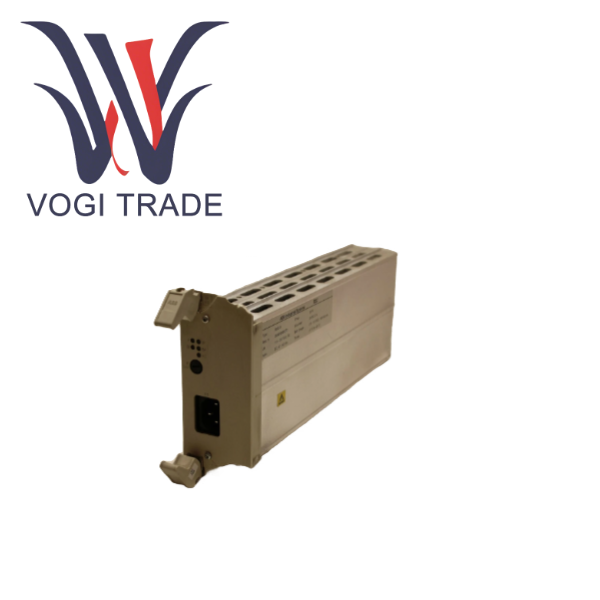

SB510 เป็นส่วนประกอบพลังงานสำรองที่สำคัญในระบบควบคุมกระบวนการแบบกระจาย ABB Advant Master 3BSE000860R1 ถูกกำหนดให้เป็นแหล่งจ่ายไฟสำรอง ฟังก์ชันหลักคือการจ่ายไฟ DC สั้นๆ แต่สำคัญให้กับหน่วยความจำที่สำคัญในระบบ Advant Master เมื่อแหล่งจ่ายไฟ AC หลักล้มเหลวหรือถูกขัดจังหวะ เพื่อป้องกันการสูญเสียโปรแกรมและข้อมูลสำคัญที่เกิดจากไฟฟ้าดับกะทันหัน

ในด้านระบบอัตโนมัติทางอุตสาหกรรม การหยุดทำงานของระบบ DCS โดยไม่ได้วางแผนอาจนำไปสู่ผลที่ตามมาร้ายแรง แม้ว่าโดยปกติแหล่งจ่ายไฟหลักของระบบจะได้รับการรับประกันโดย UPS แต่ SB510 ก็มอบแนวป้องกันสุดท้าย มีแบตเตอรี่นิกเกิลแคดเมียมขนาด 12V, 4Ah อยู่ภายใน เมื่อแหล่งจ่ายไฟหลักล้มเหลว ก็สามารถสลับไปใช้พลังงานแบตเตอรี่ได้ทันทีและต่อเนื่องเพื่อรักษาการทำงานของวงจรสำคัญ เช่น CMOS RAM ภายในตัวควบคุม ทำให้มั่นใจได้ว่าระบบสามารถรีสตาร์ทจากเบรกพอยต์ได้อย่างรวดเร็วและปลอดภัยหลังจากที่แหล่งจ่ายไฟหลักได้รับการกู้คืน โดยไม่ต้องดาวน์โหลดโปรแกรมควบคุมทั้งหมดอีกครั้ง จึงช่วยลดเวลาหยุดทำงานและปกป้องความสมบูรณ์ของข้อมูลการผลิต

คุณสมบัติการทำงานของผลิตภัณฑ์

อินพุตโหมดคู่ การปรับตัวที่แข็งแกร่ง

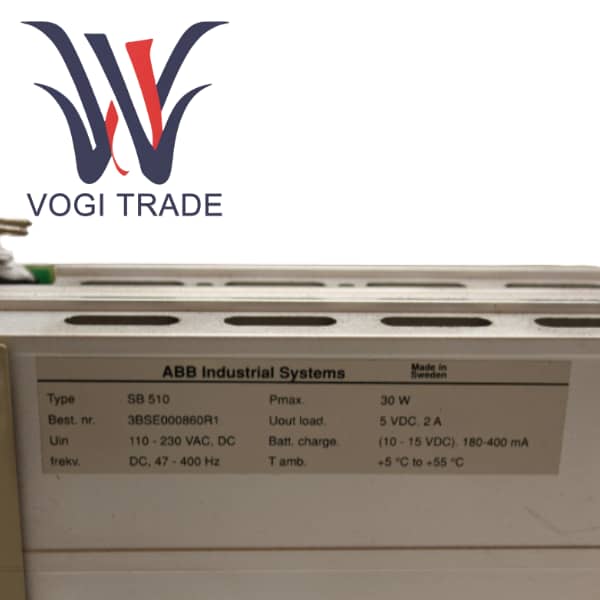

SB510 ที่รองรับ AC/DC สามารถรับไฟ AC 110-230V หรือ 110-230V DC เป็นอินพุตไฟหลักได้ ช่วยให้สามารถใช้งานได้อย่างยืดหยุ่นในสภาพแวดล้อมต่างๆ ของโรงงาน ไม่ว่าจะใช้พลังงานจากไฟฟ้ากระแสสลับเป็นหลักหรือมีระบบจ่ายไฟ DC

การจัดการแบตเตอรี่แบบพิเศษ

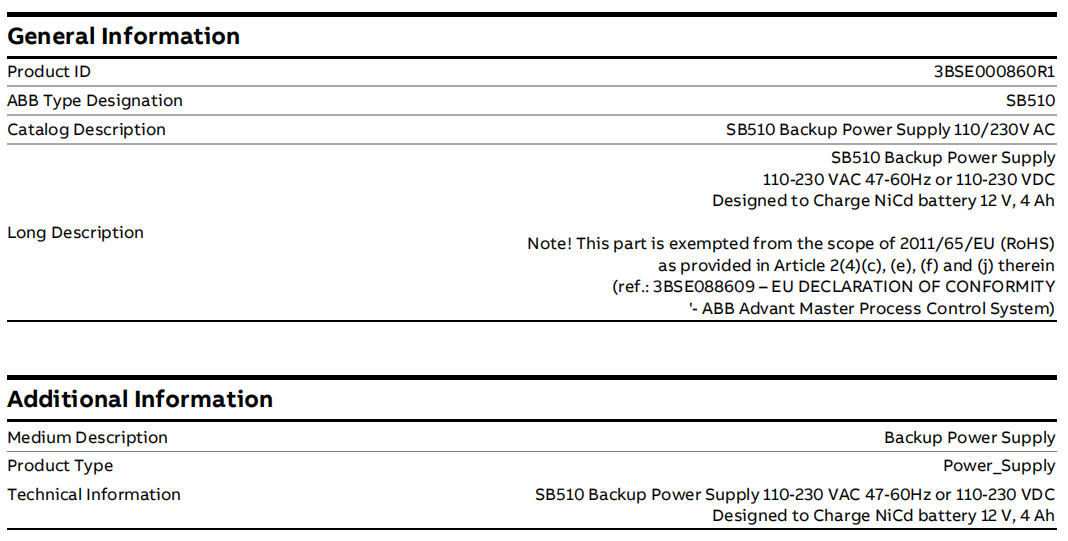

แบตเตอรี่ NiCd ได้ปรับวงจรภายในให้เหมาะสม และได้รับการออกแบบมาเป็นพิเศษสำหรับนิกเกิลแคดเมียม 12V, 4Ah แบตเตอรี่ NiCd มีชื่อเสียงในด้านความน่าเชื่อถือสูง ประสิทธิภาพในช่วงอุณหภูมิที่กว้าง และอายุการใช้งานที่ยาวนาน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานพลังงานสำรองทางอุตสาหกรรม SB510 ไม่เพียงแต่ชาร์จแบตเตอรี่เท่านั้น แต่ยังมีการป้องกันการชาร์จเกินและวงจรการจัดการการคายประจุเพื่อยืดอายุการใช้งานและประสิทธิภาพของแบตเตอรี่ให้สูงสุด

เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักลดลงต่ำกว่าเกณฑ์ที่ตั้งไว้ วงจรสวิตชิ่งภายใน SB510 สามารถเปลี่ยนโหลดจากแหล่งจ่ายไฟหลักไปเป็นพลังงานแบตเตอรี่ได้ภายในเสี้ยววินาที ทำให้มั่นใจได้ว่าวงจรที่ได้รับการป้องกันจะไม่ประสบปัญหาแรงดันไฟฟ้าหยุดชะงัก

ตรวจสอบความสมบูรณ์ของระบบ

ในระบบ Advant Master โปรแกรมลอจิกควบคุมมักจะจัดเก็บไว้ใน RAM ซึ่งต้องใช้แหล่งจ่ายไฟอย่างต่อเนื่อง แหล่งจ่ายไฟสำรองของ SB510 ช่วยให้มั่นใจได้ว่าโปรแกรมเหล่านี้จะไม่สูญหายแม้ในกรณีที่ไฟฟ้าดับโดยสิ้นเชิง

บันทึกการแจ้งเตือน ลำดับเหตุการณ์ ข้อมูลสะสม และข้อมูลสำคัญอื่นๆ สำหรับการวิเคราะห์อุบัติเหตุและการตรวจสอบย้อนกลับการผลิตที่เกิดขึ้นระหว่างการทำงานของระบบยังต้องอาศัย SB510 ในการเก็บรักษาอีกด้วย

การเปรียบเทียบข้อดีและข้อเสีย

ข้อดี

การปกป้องข้อมูลที่แม่นยำช่วยปกป้องทรัพย์สินที่สำคัญที่สุดในระบบอย่างมีประสิทธิภาพ - โปรแกรมควบคุมและข้อมูลการดำเนินงาน - ด้วยต้นทุนที่ต่ำที่สุดและมีความซับซ้อนน้อยที่สุด

ความน่าเชื่อถือสูงเกิดขึ้นได้จากส่วนประกอบระดับอุตสาหกรรมและเทคโนโลยีแบตเตอรี่ NiCd ที่ผ่านการพิสูจน์แล้ว จึงรับประกันการทำงานที่เชื่อถือได้ในช่วงเวลาวิกฤติ

เนื่องจากเป็นอุปกรณ์เสริมมาตรฐานของระบบ Advant Master การติดตั้งและการเดินสายจึงง่ายดายมากและเข้ากันกับชั้นวางตัวควบคุมได้อย่างสมบูรณ์แบบ

ข้อเสีย

แบตเตอรี่ NiCd มีอายุการใช้งานและจะมีอายุตามกาลเวลาและตามรอบการชาร์จและการคายประจุ โดยความจุจะค่อยๆ ลดลง จำเป็นต้องมีการตรวจสอบและเปลี่ยนใหม่เป็นประจำ มิฉะนั้นอาจไม่สามารถจัดเตรียมเวลาสำรองที่เพียงพอในช่วงเวลาวิกฤติได้

แบตเตอรี่ NiCd มีแคดเมียมโลหะหนักและจัดเป็นของเสียอันตราย การกำจัดจะต้องเป็นไปตามกฎระเบียบด้านการคุ้มครองสิ่งแวดล้อมที่เข้มงวด ซึ่งจะเพิ่มต้นทุนและความซับซ้อนของการบำบัดเมื่อสิ้นสุดวงจรชีวิต

เมื่อเปรียบเทียบกับซุปเปอร์คาปาซิเตอร์หรือแบตเตอรี่ลิเธียมสมัยใหม่ แบตเตอรี่ NiCd มีความหนาแน่นของพลังงานต่ำกว่าและมีปัญหา เช่น ผลกระทบของหน่วยความจำ
