เอบีบี REG216

รายละเอียด

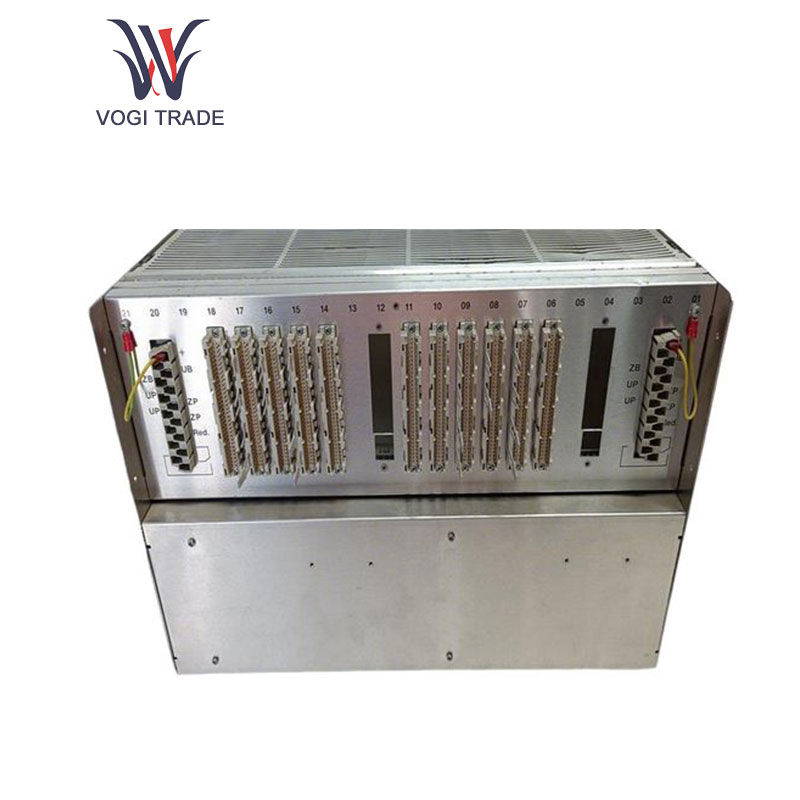

ABB REG216 เป็นโมดูลป้องกันเครื่องกำเนิดไฟฟ้าดิจิทัลขั้นสูง ซึ่งใช้กันอย่างแพร่หลายในการป้องกันระบบไฟฟ้า

พารามิเตอร์การใช้งาน

แหล่งจ่ายไฟ: 216NG61, 216NG62 และ 216NG63 เสริม DC แหล่งจ่ายไฟช่วงอินพุต 36 ถึง 312 V DC, เอาต์พุต 24 V DC; 150 วัตต์, เอาต์พุตลัดวงจร, ป้องกันการโอเวอร์โหลด; สามารถเชื่อมต่อแบบขนานเพื่อเพิ่มพิกัดและทำให้เกิดความซ้ำซ้อน จำเป็นต้องมีพื้นที่ชั้นวาง 3 อัน

โปรเซสเซอร์: การใช้โปรเซสเซอร์ 32 บิต 80486DX-2 แอพพลิเคชั่นซอฟต์แวร์จะถูกจัดเก็บไว้ในแฟลช EPROM ในขณะที่ข้อมูลการทำงานจะถูกจัดเก็บไว้ใน RAM และการตั้งค่าจะถูกจัดเก็บไว้ใน EPROM แฟลชแบบไม่ลบเลือน มีอินเทอร์เฟซ RS-423 ที่ไม่มีศักยภาพสำหรับการใช้งานพีซี

หน่วยอินพุตแบบอะนาล็อก: 216EA62 สามารถรับรู้การสุ่มตัวอย่างพร้อมกันของอินพุต 24 อินพุต 6 อินพุตต่อกลุ่ม ความถี่ในการสุ่มตัวอย่าง 600 (720) Hz ความถี่ 50 (60) Hz; ใช้พื้นที่ 2 ชั้น

หน่วยเอาท์พุทดิจิตอล: 216AB61 เอาท์พุทดิจิตอลควบคุมรีเลย์ในชุดรีเลย์เสริมเอาท์พุทผ่านขั้วเอาท์พุท 32 มีฟังก์ชั่นป้องกันการลัดวงจรและไฟ LED แสดงสถานะการเปิดใช้งานรีเลย์; ใช้พื้นที่ 1 ชั้น ทริปเอาท์พุตและหน่วยอินพุตสวิตช์: 216DB61 มีเทอร์มินัลเอาต์พุต 8 ช่องสำหรับการควบคุมไบโพลาร์ทริปรีเลย์เสริม และตรวจสอบเอาต์พุตของเทอร์มินัลอินพุต 16 ช่องสำหรับอินพุตสวิตช์ของชุดรีเลย์เสริม เอาต์พุตและอินพุตที่เปิดใช้งานจะแสดงโดย LED ใช้พื้นที่ 1 ชั้น

ฟังก์ชั่นสินค้า

ฟังก์ชันการป้องกันทั่วไป: REG216 มีฟังก์ชันการป้องกันที่หลากหลาย รวมถึงการป้องกันกระแสเกิน การป้องกันแรงดันตก การป้องกันแรงดันไฟฟ้าเกิน การป้องกันไฟย้อนกลับ การตรวจสอบสถานะการทำงานของเครื่องกำเนิดไฟฟ้าแบบเรียลไทม์ เพื่อให้มั่นใจว่าชุดเครื่องกำเนิดไฟฟ้าทำงานได้อย่างเสถียรและหลีกเลี่ยงความล้มเหลว นอกจากนี้ยังมีการนำเทคโนโลยีการป้องกันดิฟเฟอเรนเชียลตามหลักการผลิตภัณฑ์เวกเตอร์มาใช้ ซึ่งสามารถรักษาความเสถียรสูงในกรณีที่เกิดข้อผิดพลาดผ่านและความอิ่มตัวของ CT เวลาดำเนินการป้องกันส่วนต่างน้อยกว่า 30ms ซึ่งสามารถป้องกันเครื่องกำเนิดไฟฟ้าจากความเสียหายได้อย่างมีประสิทธิภาพ

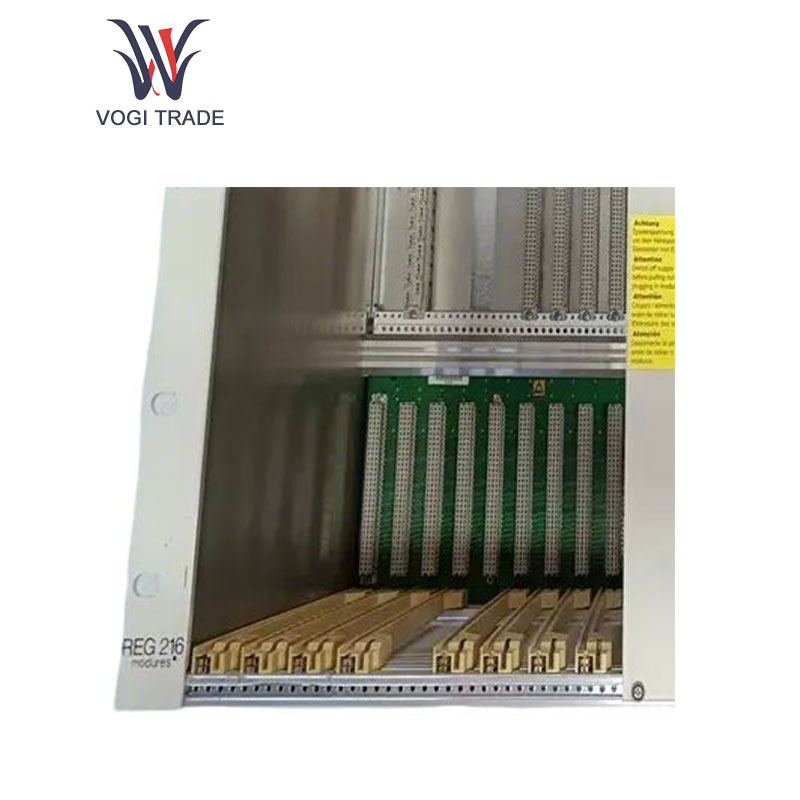

การออกแบบโมดูลาร์: ทั้งซอฟต์แวร์และฮาร์ดแวร์ใช้การออกแบบโมดูลาร์ และผู้ใช้สามารถกำหนดค่าได้ตามความต้องการที่แท้จริง การติดตั้งและการกำหนดค่าทำได้รวดเร็ว การเชื่อมต่อทำได้ง่าย มีความยืดหยุ่นสูง และความสามารถในการปรับขนาดมีความแข็งแกร่ง จำเป็นต้องมีโมดูลฮาร์ดแวร์น้อยลงสำหรับแผนการป้องกันทั้งหมด ชั้นวางสามารถเชื่อมต่อถึงกันในขนาดใหญ่ได้ในพื้นที่ชั้นวาง 21 ช่องของอุปกรณ์ทั้งหมดเพื่อรองรับรีเลย์ป้องกันอื่นๆ

การประมวลผลสัญญาณดิจิตอล: ฟังก์ชันการป้องกันทั้งหมดทำงานโดยใช้ค่าแรงดันไฟฟ้าและกระแสสุ่มตัวอย่างของระบบ อัตราการสุ่มตัวอย่างของหน่วยอินพุตแบบอะนาล็อกคือ 12 ครั้งต่อรอบ และช่วงไดนามิกคือ 15 บิต การประมวลผลสัญญาณเพิ่มเติมทั้งหมดจะดำเนินการในระดับดิจิทัลล้วนๆ การกรองแบบดิจิทัลจะระงับส่วนประกอบ DC และฮาร์โมนิคอย่างละเอียด ทำให้มั่นใจได้ว่าฟังก์ชันการป้องกันนี้สามารถใช้งานได้ในระดับสากล โดยมีความแม่นยำสูงและมีเสถียรภาพในระยะยาว การตรวจสอบฮาร์ดแวร์ด้วยตนเองอย่างต่อเนื่องส่วนใหญ่ดำเนินการผ่านโปรแกรมทดสอบวงจรซอฟต์แวร์ ซึ่งช่วยให้สามารถตรวจจับและหลีกเลี่ยงสภาวะข้อผิดพลาดที่กำลังจะเกิดขึ้นได้ทันเวลา จึงช่วยปรับปรุงความน่าเชื่อถือของทั้งระบบ มีหน่วยความจำบันทึกเหตุการณ์ที่ไม่ลบเลือนและการรบกวนสำหรับการจัดเก็บข้อมูลเดียวกัน

ฟังก์ชันการสื่อสารและการประสานงาน: อุปกรณ์มีอินเทอร์เฟซมาตรฐานที่เข้ากันได้กับระบบควบคุมกระบวนการที่หลากหลาย ช่วยในการแลกเปลี่ยนข้อมูลกับระดับการควบคุมกระบวนการสูงสุด เช่น การรายงานสถานะและเหตุการณ์ดิจิทัลแบบไบนารี ค่าที่วัดได้ และพารามิเตอร์การป้องกัน การเชื่อมต่อกับสถานีควบคุมผ่านการส่งข้อมูลช่วยให้สามารถซิงโครไนซ์นาฬิกาเวลาสำหรับการประทับเวลาของเหตุการณ์ได้

การกำหนดค่าที่ยืดหยุ่นและการผสมผสานเชิงตรรกะ: ผู้ใช้เลือกฟังก์ชันการป้องกันที่ต้องการจากคลังฟังก์ชันการป้องกันขนาดใหญ่ที่มีอยู่บนพีซี การตั้งค่าพารามิเตอร์รวมถึงการจัดสรรหน่วยประมวลผล ช่องอินพุต การตั้งค่าการรับ การหน่วงเวลา คำจำกัดความของลักษณะการทำงาน ตรรกะของการเดินทาง ตรรกะสัญญาณควบคุม ฯลฯ สัญญาณอินพุตและเอาต์พุตดิจิทัลสามารถรวมกันในเชิงตรรกะภายในอุปกรณ์ป้องกันเพื่อให้สอดคล้องกับสถานการณ์การใช้งานที่แตกต่างกัน

ขอบเขตการใช้งาน

ABB REG216 ส่วนใหญ่จะใช้สำหรับการปกป้องเครื่องกำเนิดไฟฟ้าและหม้อแปลงไฟฟ้า และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น โรงไฟฟ้าและโรงงานพลังงานทดแทน ในที่นี้ การป้องกันเครื่องกำเนิดไฟฟ้ามีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือและเสถียรภาพของทั้งระบบ
