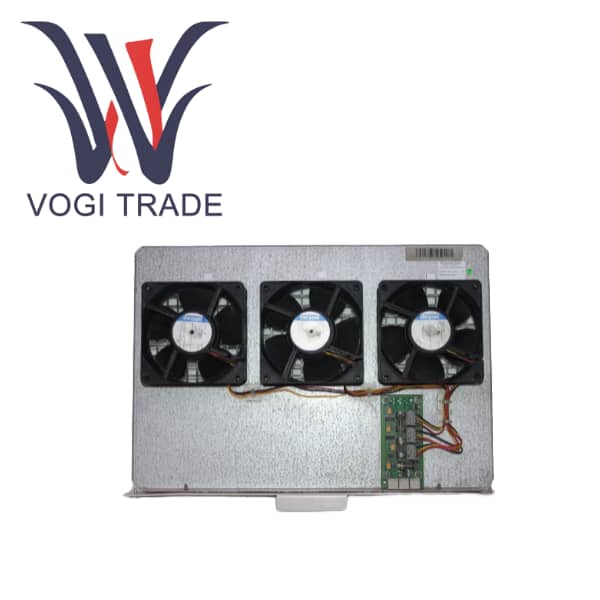

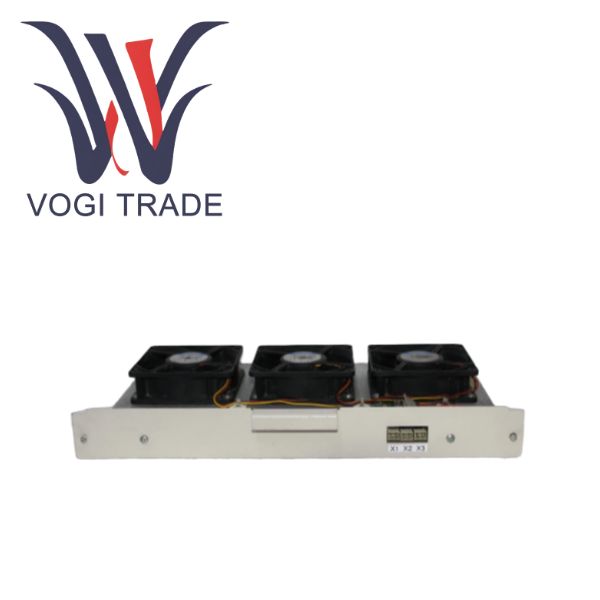

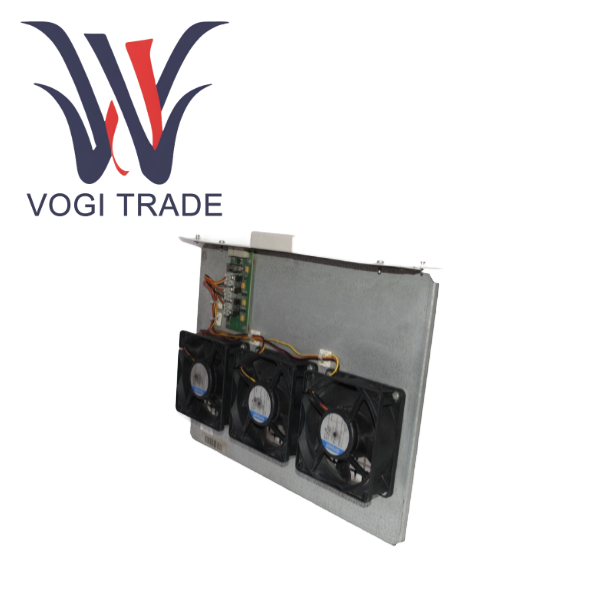

ABB RC527 3BSE008154R1 ชุดพัดลม

ภาพรวมผลิตภัณฑ์นั่นคือ

RC527 เป็นส่วนประกอบการกระจายความร้อนที่สำคัญในระบบควบคุมกระบวนการแบบกระจาย ABB Advant Master 3BSE008154R1 ถูกกำหนดให้เป็น "ชุดพัดลม" และหน้าที่หลักของมันคือการจัดหาการระบายความร้อนด้วยอากาศสำหรับโมดูลอิเล็กทรอนิกส์กำลังสูงที่ติดตั้งในโครงอุปกรณ์ของ AC 400 ทำให้มั่นใจได้ว่าระบบควบคุมทั้งหมดสามารถทำงานได้อย่างเสถียรและเชื่อถือได้เป็นเวลานานภายใต้อุณหภูมิแวดล้อมที่ระบุ

ใน DCS ขนาดใหญ่ เช่น Advant Master ซึ่งใช้ในกระบวนการทางอุตสาหกรรมที่สำคัญ ชั้นวางตัวควบคุมจะรวมชิ้นส่วนอิเล็กทรอนิกส์จำนวนมากที่จัดเรียงอย่างหนาแน่นไว้ภายใน ทำให้เกิดความร้อนได้มาก หากไม่สามารถกระจายความร้อนได้ทันเวลา จะทำให้อุณหภูมิภายในอุปกรณ์สูงขึ้นอย่างรวดเร็ว ในกรณีที่ไม่รุนแรง 3BSE008154R1 อาจทำให้ระบบไม่เสถียรและเกิดข้อผิดพลาดในการสื่อสาร ในกรณีที่รุนแรง RC527 อาจทำให้เกิดความร้อนสูงเกินไปและความเสียหายต่อส่วนประกอบ ส่งผลให้เกิดอุบัติเหตุร้ายแรงในการผลิต พัดลมยูนิต RC527 เป็นฮาร์ดแวร์เฉพาะสำหรับแก้ไขปัญหานี้ และเป็นส่วนสำคัญในการรับประกันความน่าเชื่อถือของเลเยอร์ทางกายภาพของระบบ

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

รุ่นผลิตภัณฑ์               RC527

หมายเลขการสั่งซื้อ           3BSE008154R1

ประเภทผลิตภัณฑ์                 พัดลม

ระบบที่            อุปกรณ์เสริมระบบควบคุมสำหรับ Advant Controller 450 / AC 400

มิติทางกายภาพ

ความยาว/ความลึกสุทธิ          385.2มม

ความกว้างที่ชัดเจน                  261มม

ความสูงที่ชัดเจน                 49.5 มม

น้ำหนักสุทธิ                   2.8 กก

การปฏิบัติตาม

RoHS                          ไม่เป็นไปตาม RoHs

WEEE                         คลาส 5 - อุปกรณ์ขนาดเล็ก

คุณสมบัติการทำงานของผลิตภัณฑ์

ออกแบบมาโดยเฉพาะสำหรับชั้นวาง AC 400

ขนาดทางกายภาพของ RC527 คือ 385.2 x 261 x 49.5 มม. ได้รับการออกแบบมาเป็นพิเศษสำหรับช่องพัดลมของชั้นวางอุปกรณ์มาตรฐาน AC 400 ช่วยให้สามารถติดตั้งได้อย่างราบรื่นและรับประกันเส้นทางการไหลของอากาศที่ไม่มีสิ่งกีดขวาง

โครงร่างพัดลมภายในและการออกแบบท่ออากาศมีจุดมุ่งหมายเพื่อสร้างปริมาณอากาศและแรงดันที่เพียงพอเพื่อเจาะโมดูลที่จัดเรียงอย่างหนาแน่นภายในชั้นวาง และไล่ความร้อนออกจากด้านหลังหรือด้านบนของแชสซีได้อย่างมีประสิทธิภาพ

ตรวจสอบให้แน่ใจว่ามีความพร้อมใช้งานสูงของระบบ

ด้วยการบังคับพาความร้อนอย่างต่อเนื่อง 3BSE008154R1 สามารถรักษาอุณหภูมิการทำงานของส่วนประกอบหลักภายในชั้นวางให้อยู่ในช่วงที่ปลอดภัย โดยหลีกเลี่ยงไม่ให้ประสิทธิภาพลดลงหรือความล้มเหลวของฮาร์ดแวร์ที่เกิดจากความร้อนสูงเกินไป

สภาพแวดล้อมการทำงานที่อุณหภูมิต่ำที่มั่นคงสามารถยืดอายุการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์ได้อย่างมาก และลดต้นทุนวงจรชีวิตของระบบควบคุมทั้งหมด

รักษาความเป็นมิตร

เนื่องจากเป็นยูนิตอิสระ RC527 จึงสามารถถอดประกอบและเปลี่ยนทั้งชิ้นได้อย่างรวดเร็ว โดยไม่จำเป็นต้องถอดแยกชิ้นส่วนแร็คทั้งหมดอย่างกว้างขวาง
