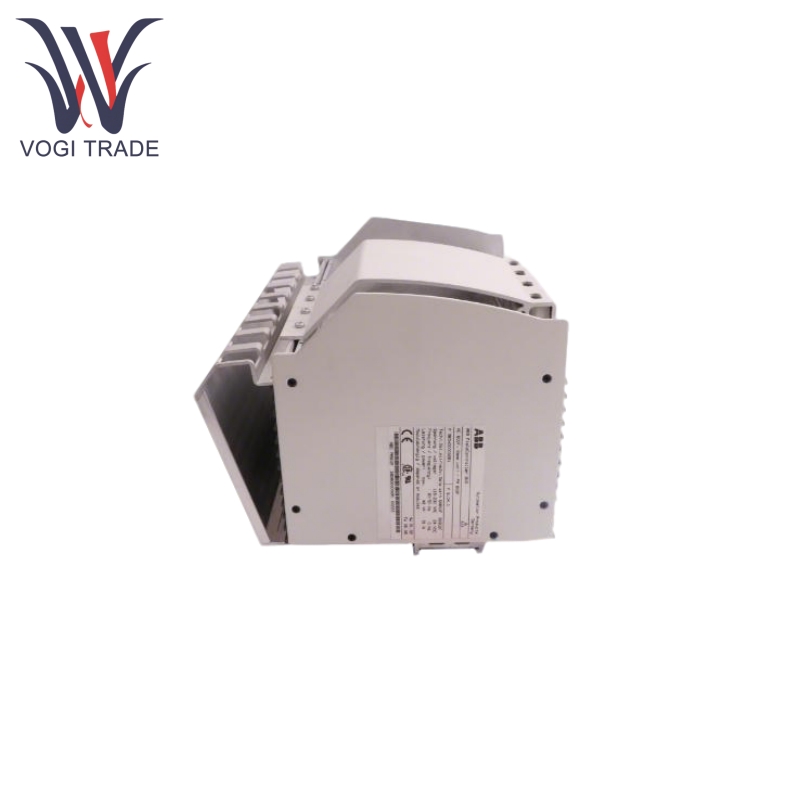

แบรนด์: ABBคำอธิบาย: หน่วยฐานเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 5ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB PM802F 3BDH000002-REP BASE UNIT 4 MB Core Functionality คือการรวมเทคโนโลยี FieldBus เข้ากับงานควบคุมกระบวนการแบบดั้งเดิม มันรวบรวมประมวลผลและวินิจฉัยข้อมูลกระบวนการผ่านสี่บรรทัด FieldBus ที่รองรับโปรโตคอล FieldBus ประเภทต่าง ๆ และช่วยให้การแลกเปลี่ยนข้อมูลมีประสิทธิภาพกับตัวควบคุมอื่น ๆ สถานีปฏิบัติการและสถานีวิศวกรรมผ่าน Ethernet
| ผลิต |
ABB |
| หมายเลขรุ่น |
PM802F |
| หมายเลขสั่งซื้อ |
3BDH000002-Rep |
| แคตตาล็อก |
และ 800f |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
9032900090 |
| มิติ |
24*20*18 ซม. |
| น้ำหนัก |
2 กิโลกรัม |
คุณสมบัติของผลิตภัณฑ์
ABB PM802F 3BDH000002-REP มีไมโครโปรเซสเซอร์ Super Scalar RISC ที่มีประสิทธิภาพสูงสุด 150 MIPS พร้อมกับ RAM CPU ภายใน 16K (พร้อมการตรวจจับข้อผิดพลาดและฟังก์ชั่นการแก้ไข)
ABB PM802F 3BDH000002-REP มีการกำหนดค่าที่เก็บข้อมูลของ RAM แบบคงที่ 4MB (สำหรับข้อมูลและการกำหนดค่าแบบเรียลไทม์พร้อมการสำรองข้อมูลแบตเตอรี่), 4MB Flash EPROM (ความยาวคำ 32 บิต) และ EEPROM อนุกรม 16Kbit
ABB PM802F 3BDH000002-REP รองรับสล็อตโมดูล FieldBus 4 ช่อง (F1-F4) เข้ากันได้กับโมดูลประเภทต่าง ๆ เช่น Profibus-DP, CAN และอินเทอร์เฟซอนุกรม (เช่น FI 830F, FI 810F)
ABB PM802F 3BDH000002-REP มีการติดตั้งช่องทางการสื่อสารอีเธอร์เน็ต 2 ช่อง (E1-E2), อินเทอร์เฟซที่รองรับเช่น 10Base2, AUI และ 10BASET (เช่น EI 801F, EI 803F) โดยมีอัตราการถ่ายโอนข้อมูล 10 Mbit/S
ABB PM802F 3BDH000002-REP ถูกนำมาใช้โดยใช้ AC 800F สองหน่วยโดยมีลิงก์ซ้ำซ้อนที่ซิงโครไนซ์ผ่านโมดูลอีเธอร์เน็ตที่สองเพื่อให้แน่ใจว่าการครอบครองอย่างไร้รอยต่อโดยหน่วยสแตนด์บายในกรณีที่ความล้มเหลวของหน่วยหลัก (โดยไม่มีการหยุดชะงัก)
ABB PM802F 3BDH000002-REP ให้การป้องกันความล้มเหลวของพลังงานสำหรับข้อมูล RAM และนาฬิกาเรียลไทม์ผ่านโมดูลอีเธอร์เน็ตหรือโมดูลแบตเตอรี่ (เช่น AM 801F) โดยมีแบตเตอรี่ใหม่ติดทนนาน≥1.5ปีและ≥10วันหลังจากการเตือนภัยต่ำ
โมดูล FieldBus และโมดูลการสื่อสารสามารถสลับได้อย่างร้อนแรงพร้อมการอัปเดตการกำหนดค่าอัตโนมัติระหว่างการเปลี่ยน
ABB PM802F 3BDH000002-REP รวมถึงการตรวจสอบอุณหภูมิในตัวและสุนัขเฝ้าบ้านการระบุโมดูลที่รองรับ (รวมถึงพารามิเตอร์จากโรงงานและพารามิเตอร์การดำเนินงาน) ตัวบ่งชี้ LED แบบบูรณาการแสดงข้อมูลเรียลไทม์เกี่ยวกับสถานะพลังงานสถานะการดำเนินงานและความผิดพลาดพร้อมการสนับสนุนสำหรับการวินิจฉัยระยะไกล
ผลิตภัณฑ์โดยใช้หลักการ
ABB PM802F 3BDH000002-REP รวบรวมสัญญาณจากเซ็นเซอร์ภาคสนามเป็นระยะ ๆ ผ่านโมดูล FieldBus ประมวลผลโดยใช้โปรแกรมควบคุมผู้ใช้โปรแกรมภายใน CPU ภายในจากนั้นส่งคำสั่งควบคุมไปยังแอคชูเอเตอร์ผ่านโมดูล FieldBus
เมื่อกำหนดค่าด้วยหน่วย AC 800F คู่หน่วยหลักจะซิงโครไนซ์ข้อมูลการกำหนดค่าคำสั่งเรียลไทม์และข้อมูลสถานะไปยังหน่วยรองผ่านโมดูลอีเธอร์เน็ตที่สอง หากหน่วยหลักล้มเหลวหน่วยรองจะเข้าควบคุมทันทีหลังจากตรวจจับความล้มเหลวผ่านลิงก์ซ้ำซ้อน กระบวนการสลับมีความโปร่งใสในระบบระดับบนเพื่อให้มั่นใจว่าการผลิตอย่างต่อเนื่อง
ข้อมูลการกำหนดค่าและข้อมูลเรียลไทม์จะถูกเก็บไว้ใน RAM ในกรณีที่ไฟดับข้อมูลจะถูกเก็บรักษาไว้โดยพลังงานจากโมดูลอีเธอร์เน็ตหรือโมดูลแบตเตอรี่ (AM 801F) ป้องกันการสูญเสียการกำหนดค่าเมื่อรีสตาร์ท ระดับแบตเตอรี่ต่ำจะถูกระบุด้วยสัญญาณเตือน LED เพื่อให้มั่นใจว่าการบำรุงรักษาในเวลาที่เหมาะสม
การสื่อสารกับสถานีผู้ประกอบการและสถานีวิศวกรรมทำได้ผ่านบัสระบบอีเธอร์เน็ตของโมดูลอีเธอร์เน็ตแรกการดาวน์โหลดการกำหนดค่าและการรายงานสถานะโมดูล การสื่อสารกับอุปกรณ์ฟิลด์เสร็จสมบูรณ์ผ่านโมดูลที่เชื่อมต่อผ่านช่องสี่ช่องสี่ช่องรองรับการประมวลผลแบบขนานของโปรโตคอลหลายโปรโตคอล
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับ ABB PM802F 3BDH000002-REP หน่วยพื้นฐาน
| หมวดหมู่ |
รายละเอียดพารามิเตอร์ |
| ซีพียู |
Intel 80960ht25/75, โปรเซสเซอร์ Super Scalar RISC 32 บิต, สูงสุด 150 mips, 16k ภายในแคช |
| พื้นที่จัดเก็บ |
RAM: 4MB คงที่ (พร้อมแบตเตอรี่สำรอง) EPROM: 4MB (ความยาวคำ 32 บิต) EEPROM: อนุกรม 16Kbit |
| แหล่งจ่ายไฟและการใช้พลังงาน |
การใช้พลังงานสูงสุดของหน่วยพื้นฐาน: 6.3W รองรับโมดูลแหล่งจ่ายไฟ SA 801F (115/230V AC), SD 802F (24V DC) |
| อัตราการสื่อสาร |
อีเธอร์เน็ต: 10 mbit/s (10base2/10base5/10baset) Fieldbus สูงถึง 12 Mbit/s (Profibus-DP) |
| การปรับตัวด้านสิ่งแวดล้อม |
อุณหภูมิการทำงาน: 0-60 ° C (โดยรอบ), 0-70 ° C (การตรวจสอบภายใน) อุณหภูมิการจัดเก็บ: -25 ถึง 85 ° C ความชื้นสัมพัทธ์: ≤80% (เฉลี่ยต่อปี), ≤95% (30 วันต่อปี, ไม่ใช่การระงับ) |
