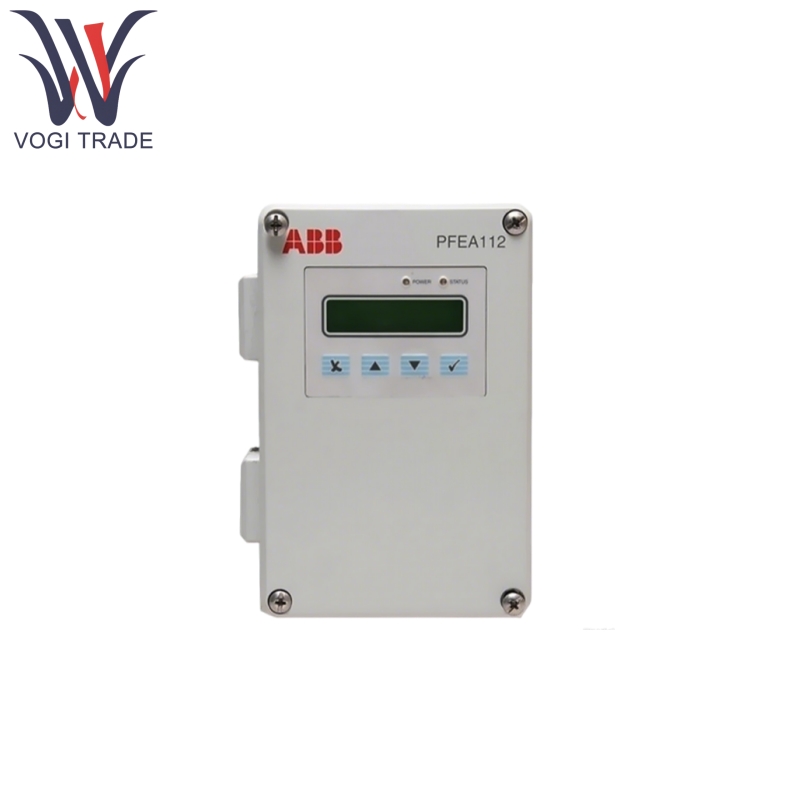

แบรนด์: ABBDescription: Tension Electronicsเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB PFEA112-65 3BSE050091R65 ใช้สถาปัตยกรรมโปรเซสเซอร์ RISC ขนาด 32 บิตรวมกับการออกแบบแบบแยกส่วนเพื่อให้ได้การควบคุมความตึงเครียดแบบวงปิดของวัสดุต่อเนื่องเช่นขดลวดและสายไฟ ฟังก์ชั่นหลักของมันคือการรวบรวมข้อมูลความตึงแบบเรียลไทม์ผ่านเซ็นเซอร์และสัญญาณควบคุมเอาต์พุตตามอัลกอริทึมที่ตั้งไว้ล่วงหน้าเพื่อให้แน่ใจว่าวัสดุยังคงความตึงเครียดที่มั่นคงในระหว่างการประมวลผลดังนั้นจึงหลีกเลี่ยงข้อบกพร่องด้านคุณภาพหรือความล้มเหลวของอุปกรณ์ที่เกิดจากความตึงเครียด
| ผลิต |
ABB |
| หมายเลขรุ่น |
PFEA112-65 |
| หมายเลขสั่งซื้อ |
3BSE050091R65 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8451900000 |
| มิติ |
18*10*4 ซม. |
| น้ำหนัก |
1 กิโลกรัม |
คุณสมบัติของผลิตภัณฑ์
ABB PFEA112-65 3BSE050091R65 มี ADC ที่มีความแม่นยำสูง 16 บิตโดยมีความละเอียดการวัดความตึงเครียด 0.01 kN และความแม่นยำในการควบคุมได้ถึง± 0.1% FS (เต็มสเกล)
ABB PFEA112-65 3BSE050091R65 รองรับอัลกอริทึมต่างๆรวมถึงการควบคุม PID และการควบคุมแรงบิดโดยตรง (DTC) ช่วยให้การกำหนดค่าพารามิเตอร์ที่ยืดหยุ่นขึ้นอยู่กับคุณสมบัติของวัสดุ (โมดูลัสของความยืดหยุ่นความหนา) และข้อกำหนดของกระบวนการ
ABB PFEA112-65 3BSE050091R65 มาพร้อมกับ Modbus RTU, Profibus DP และอินเทอร์เฟซอีเธอร์เน็ต/IP ทำให้การสื่อสารที่ไร้รอยต่อกับคอมพิวเตอร์ระดับบน PLCs และไดรฟ์สำหรับการควบคุมการประสานงานระบบเต็มรูปแบบ
ABB PFEA112-65 3BSE050091R65 ที่อยู่อาศัยมีระดับการป้องกัน IP65 ทำให้มั่นใจได้ว่าการทำงานที่มั่นคงในช่วงอุณหภูมิกว้างตั้งแต่ -20 ° C ถึง +60 ° C นอกจากนี้ยังมีการป้องกันที่โอเวอร์โหลดการป้องกันการลัดวงจรและการปราบปรามไฟกระชากทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงด้วยฝุ่นหรือการปนเปื้อนของน้ำมัน
ABB PFEA112-65 3BSE050091R65 รองรับอินพุตโหลดเซลล์มากถึงสองตัวเข้ากันได้กับเซ็นเซอร์ความตึงแบบหมุนและคงที่และสามารถขยายช่องสัญญาณอินพุต/เอาต์พุตแบบอะนาล็อก (เช่นสัญญาณ 4-20MA, 0-10V) ผ่านโมดูลการขยายตัวเพื่อตอบสนองความต้องการกระบวนการที่ซับซ้อน
ผลิตภัณฑ์โดยใช้หลักการ
ABB PFEA112-65 3BSE050091R65 สามารถรวบรวมสัญญาณความตึงของวัสดุแบบเรียลไทม์ผ่านเซ็นเซอร์ความตึงเครียดของมาตรวัดความเครียดที่ติดตั้งบนม้วนคู่มือหรือม้วนลอยตัวแปลงเป็นสัญญาณแรงดันไฟฟ้าระดับ MV สำหรับอินพุตไปยังโมดูล
มันมี ADC ในตัวเพื่อแปลงสัญญาณอะนาล็อกเป็นสัญญาณดิจิตอลโดยใช้อัลกอริทึมตัวกรอง Kalman เพื่อกำจัดสัญญาณรบกวน
โปรเซสเซอร์คำนวณปริมาณการควบคุมตามค่าเบี่ยงเบนระหว่างค่าความตึงเป้าหมายที่ตั้งไว้ล่วงหน้าและค่าที่วัดได้โดยใช้อัลกอริทึม PID หรือ DTC
มันสามารถควบคุมสัญญาณผ่าน PWM หรือเอาท์พุทอะนาล็อกไปยังไดรฟ์ปรับความเร็วมอเตอร์หรือแรงบิดเบรกเพื่อให้ได้สมดุลแบบไดนามิก
รองรับอินเทอร์เฟซ HMI ในเครื่อง (เป็นทางเลือก) และการกำหนดค่าพารามิเตอร์ระยะไกลทำให้สามารถแสดงผลแบบเรียลไทม์ของเส้นโค้งความตึงบันทึกการเตือนภัยและให้ฟังก์ชั่นการติดตั้งล่วงหน้า (คำเตือนขีด จำกัด แรงดึง)
Pพารามิเตอร์ roduct
นี่คือ ABB PFEA112-65 3BSE050091R65 หน่วยเชื่อมต่อสำหรับรายละเอียดบอร์ดแบบอะนาล็อก
| รายการพารามิเตอร์ |
ค่าสเปค |
| แรงดันไฟฟ้า |
24VDC (± 15%) |
| การใช้พลังงาน |
≤15W |
| ประเภทสัญญาณอินพุต |
โหลดเซลล์ (MV/V), อะนาล็อก (0-10V/4-20MA) |
| ประเภทสัญญาณเอาต์พุต |
PWM Pulse, Analog (0-10V), ดิจิตอล (รีเลย์) |
| โปรโตคอลการสื่อสาร |
Modbus, Profibus, Ethernet/IP |
| ช่วงอุณหภูมิการทำงาน |
-20 ℃ถึง +60 ℃ |
| ช่วงอุณหภูมิการจัดเก็บ |
-40 ℃ถึง +70 ℃ |
