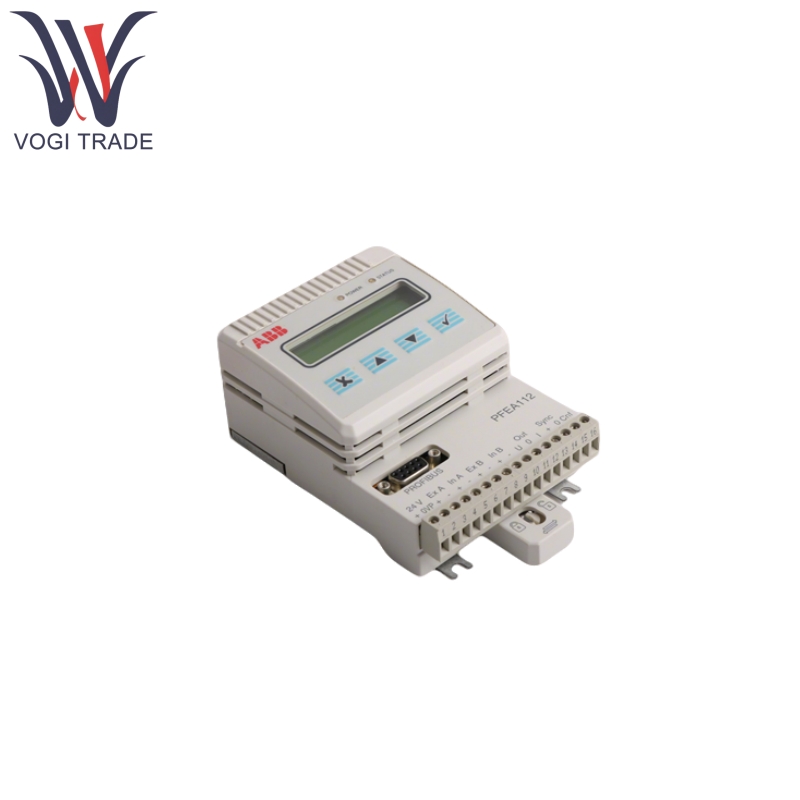

ABB PFEA112-20 3BSE050091R20

คุณสมบัติของผลิตภัณฑ์

ABB PFEA112-20 3BSE050091R20 รองรับอินพุตเซ็นเซอร์ความตึงแบบคู่และใช้อัลกอริทึม PID เพื่อปรับสัญญาณเอาต์พุต (4-20MA หรือ 0-10V) ในเวลาจริง

ABB PFEA112-20 3BSE050091R20 มาพร้อมกับมาตรฐานด้วยอินเตอร์เฟส RS-485 (Modbus RTU) และ Profibus-DP (DP-V0) และสนับสนุนโปรโตคอลอีเธอร์เน็ตอุตสาหกรรมเช่น eThercat และ PROFINET ผ่านการ์ดสื่อสาร

ABB PFEA112-20 3BSE050091R20 มีการแสดง LCD ตัวละคร 2 × 16 ตัวละครในตัวรองรับอินเทอร์เฟซหลายภาษารวมถึงภาษาอังกฤษและจีนและสามารถแสดงค่าความตึงเครียดแบบเรียลไทม์สถานะการเตือนและการตั้งค่าพารามิเตอร์ แผงปุ่มกดรองรับการกำหนดค่าพารามิเตอร์อย่างรวดเร็วและการวินิจฉัยข้อผิดพลาด

ABB PFEA112-20 3BSE050091R20 รองรับการสลับหน่วยความตึง (N, KN, KG, LBS) การสอบเทียบเซ็นเซอร์และการปรับพารามิเตอร์ตัวกรองปรับให้เข้ากับคุณสมบัติของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกัน

ผลิตภัณฑ์โดยใช้หลักการ

เซ็นเซอร์ความตึง (เช่นซีรี่ส์ ABB PFCL/PFTL) แปลงความตึงของวัสดุเป็นสัญญาณอะนาล็อกระดับ MV ซึ่งเป็นอินพุตลงในแอมพลิฟายเออร์ที่แตกต่างกันของโมดูล PFEA112-20 โมดูลรวมแหล่งกระตุ้นการกระตุ้น 330Hz เพื่อกำจัดสัญญาณรบกวนด้านสิ่งแวดล้อม

ไมโครโปรเซสเซอร์ขยายตัวกรองและทำการแปลงแบบอะนาล็อกเป็นดิจิตอลบนสัญญาณเซ็นเซอร์ หลังจากเปรียบเทียบกับค่าความตึงที่ตั้งไว้ล่วงหน้ามันจะคำนวณปริมาณการควบคุมโดยใช้อัลกอริทึม PID และส่งออกไปยังแอคชูเอเตอร์ (เช่นไดรฟ์เซอร์โว) ผู้ใช้สามารถปรับพารามิเตอร์ PID (P, I, D) ผ่านซอฟต์แวร์เพื่อเพิ่มประสิทธิภาพการตอบสนองแบบไดนามิก

ข้อมูลสามารถอัปโหลดไปยัง PLC หรือคอมพิวเตอร์โฮสต์ผ่าน RS-485 หรือ PROFIBUS-DP สำหรับการตรวจสอบระยะไกลและการกำหนดค่าพารามิเตอร์ เมื่อสนับสนุนโปรโตคอล Modbus TCP สามารถรวมเข้ากับระบบ SCADA เพื่อเปิดใช้งานการตรวจสอบย้อนกลับและการวิเคราะห์ข้อมูลการผลิต

พารามิเตอร์ผลิตภัณฑ์

นี่คือ ABB PFEA112-20 3BSE050091R20 รายละเอียดความตึงเครียดอิเล็กทรอนิกส์
