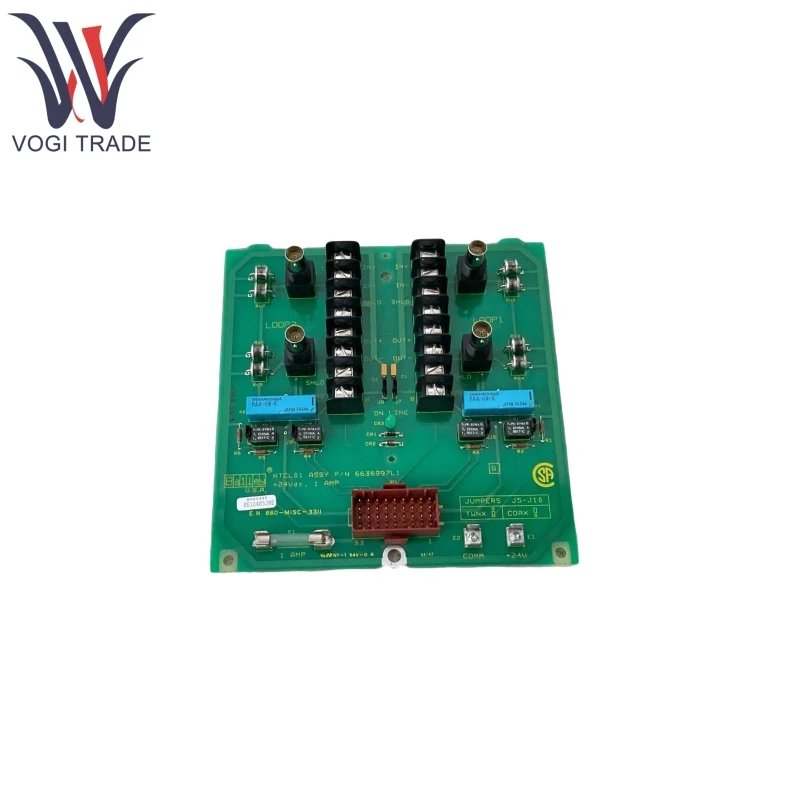

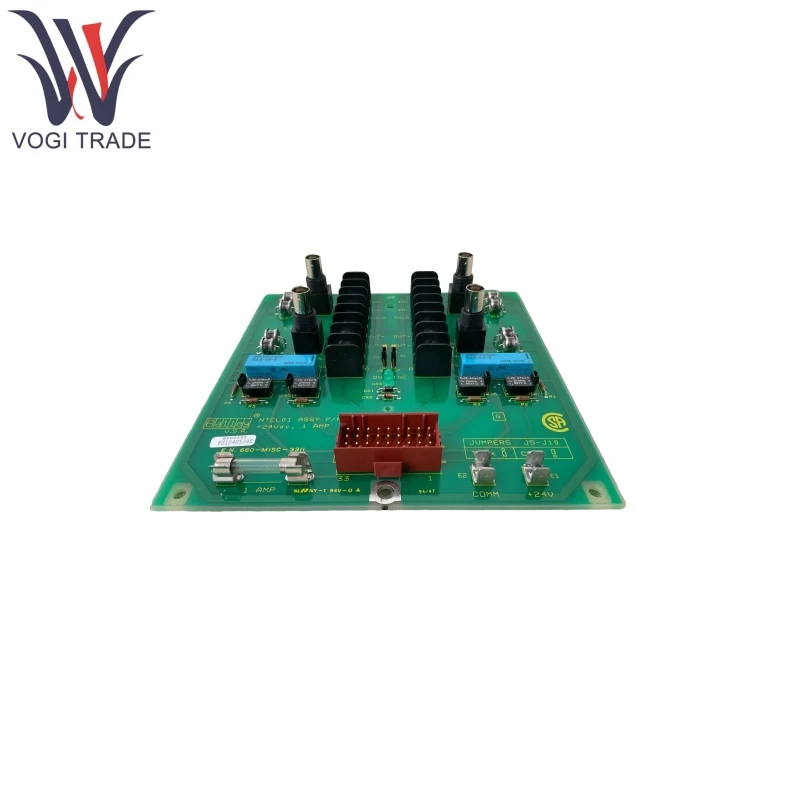

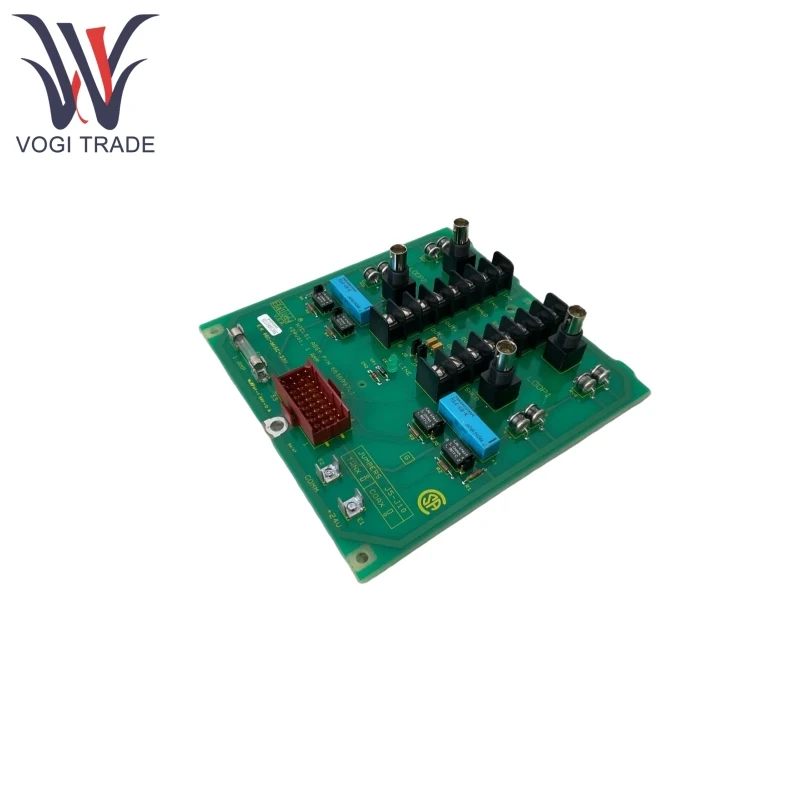

ABB NTCL01

คุณสมบัติของผลิตภัณฑ์

ABB NTCL01 รองรับสัญญาณมาตรฐานเช่น 4-20MA และ± 10V ด้วยความแม่นยำ± 0.1% FS

ABB NTCL01 รองรับหน้าสัมผัสที่แห้งและอินพุต/เอาต์พุตระดับ TTL ด้วยเวลาตอบสนอง≤1ms

ABB NTCL01 สามารถซ้อนทับการสื่อสารดิจิตอลบนสัญญาณ 4-20MA เพื่อส่งข้อมูลการวินิจฉัยอุปกรณ์และรองรับการกำหนดค่าพารามิเตอร์ระยะไกล

ABB NTCL01 มีการแยกทางไฟฟ้าระหว่างด้านสนามและด้าน DCS โดยมีแรงดันไฟฟ้าแยก≥2500VRMSป้องกันการรบกวนที่อาจเกิดขึ้นจากพื้นดิน

ABB NTCL01 เป็นไปตามมาตรฐานสภาพแวดล้อมอุตสาหกรรม EN 61000-6-2 โดยมีความต้านทานการรบกวน RF สูงถึง 10V/m

ABB NTCL01 รองรับการสื่อสารแบบเต็มเพล็กซ์ที่สูงสุด 1 Mbps รองรับสายเคเบิลสองแกน (สูงสุด 1 กม.) หรือสายโคแอกเซียล (สูงสุด 5 กม.) และเข้ากันได้กับโมดูลการขยายไฟเบอร์ออปติก (ต้องใช้ตัวแปลงภายนอก)

ABB NTCL01 รวมเข้ากับระบบ ABB DCS ได้อย่างราบรื่นรองรับ Modbus RTU (RS-485) และ Profibus DP และเข้ากันได้กับระบบ PLC หรือ SCADA ของบุคคลที่สาม

ABB NTCL01 ตรวจสอบสถานะแหล่งจ่ายไฟของอุปกรณ์ฟิลด์คุณภาพการเชื่อมโยงการสื่อสารและสัญญาณเตือนโอเวอร์โหลดแบบเรียลไทม์ มันมีตัวบ่งชี้สถานะ LED (พลังงานการสื่อสารความผิด) สำหรับการระบุปัญหาอย่างรวดเร็ว

ABB NTCL01 เปิดใช้งานการอ่านระยะไกลของพารามิเตอร์อุปกรณ์ผ่านซอฟต์แวร์การกำหนดค่า HART Protocol หรือ DCS รองรับการอัพเกรดเฟิร์มแวร์ออนไลน์โดยไม่หยุดทำงาน

Product โดยใช้หลักการ

ABB NTCL01 แปลงสัญญาณ 4-20MA เป็นค่าดิจิตอล 16 บิตผ่านตัวแปลงแบบอะนาล็อกเป็นดิจิตอล (ADC) และห่อหุ้มไว้ในกรอบโปรโตคอล Infinet

มันซ้อนทับสัญญาณดิจิตอล FSK 1200Hz/2200Hz บนสัญญาณอะนาล็อกเพื่อเปิดใช้งานการแลกเปลี่ยนข้อมูลแบบสองทิศทาง

มันใช้ตัวประมวลผลภายในเพื่อแมปข้อมูล Modbus RTU ไปยังรูปแบบ infinet และในทางกลับกัน

มันสื่อสารกับสถานีหลัก (เช่นคอนโทรลเลอร์ Innis 01) เป็นสถานีทาสสนับสนุนโซ่เดซี่หรือโทโพโลยีดาว

พอร์ตเครือข่ายคู่สามารถเชื่อมต่อกับลิงก์อิสระสองลิงก์โดยอัตโนมัติในกรณีที่เกิดความล้มเหลว รองรับฟังก์ชันการทำงานของ Profibus DP Gateway สำหรับเครือข่ายผสมหลายโปรโตคอล

แอปพลิเคชันผลิตภัณฑ์

ABB NTCL01 สามารถใช้สำหรับการเก็บข้อมูลและการควบคุมระยะไกลของเซ็นเซอร์ความดัน Wellhead และเครื่องวัดการไหลและรองรับการติดตั้งในพื้นที่ป้องกันการระเบิด

สามารถใช้สำหรับการตรวจสอบสภาพอุปกรณ์ย่อยและเข้ากันได้กับมาตรฐาน IEC 61850

มันช่วยให้การตรวจสอบสัญญาณอะนาล็อกแบบเรียลไทม์เช่นระดับของเหลวของเครื่องปฏิกรณ์และค่า pH และรวมกับโปรโตคอลฮาร์ตเพื่อให้ได้การบำรุงรักษาแบบทำนาย

ช่วยให้การจัดการส่วนกลางของมอเตอร์สถานีปั๊มและการเปิดวาล์วและรองรับการสื่อสาร Modbus RTU กับ PLC ของบุคคลที่สาม
