ABB NCSA-01

คุณสมบัติของผลิตภัณฑ์

ABB NCSA-01 สามารถสื่อสารกับสถานีหลักผ่านบัส CS 31 และด้วยไดรฟ์ความถี่ตัวแปรผ่านลิงก์ไฟเบอร์ออปติก DDCS ทำให้สามารถส่งข้อมูลโปร่งใสระหว่างโปรโตคอลทั้งสอง

ABB NCSA-01 รองรับการส่งข้อมูลแบบสองทิศทางของชุดข้อมูล 1-3 (ชุดข้อมูลแต่ละชุดมีคำข้อมูล 16 บิต 3 คำ) ตรงตามข้อกำหนดการควบคุมที่แตกต่างกัน (ชุดข้อมูลเริ่มต้น 1 ชุดข้อมูลขยายได้ผ่านการกำหนดค่าพารามิเตอร์)

ABB NCSA-01 รองรับ“ โหมด Word” (หมายเลขสถานี 0-5 หมายเลขสถานีที่ใช้ร่วมกันต้องการการจัดทำดัชนีที่อยู่) และ“ โหมดไบนารี” (หมายเลขสถานี 0-57 หมายเลขอิสระ) เข้ากันได้กับการกำหนดค่าสถานีหลัก CS 31 ที่แตกต่างกัน

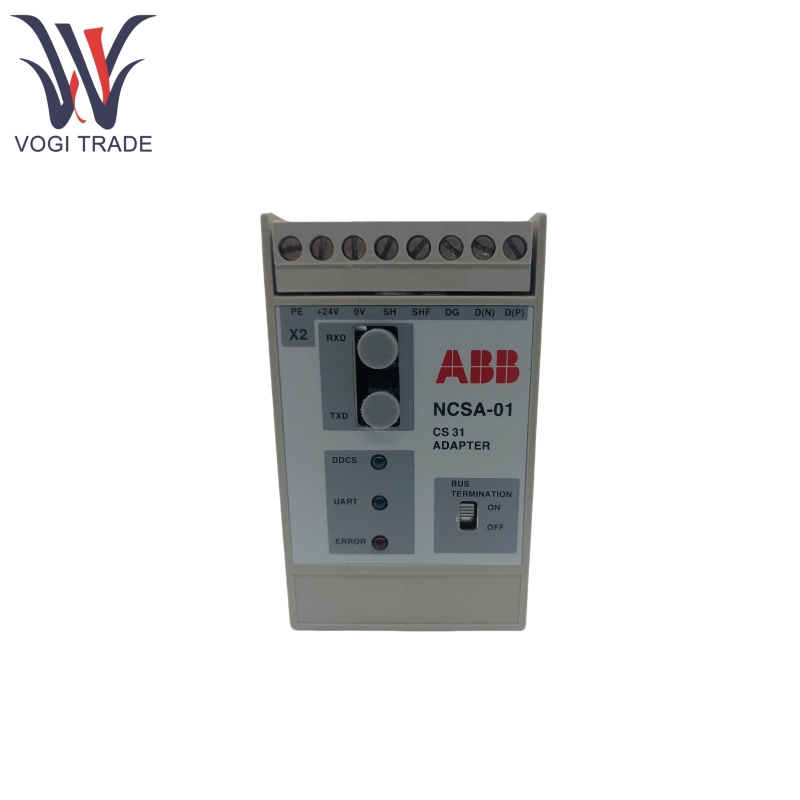

ABB NCSA-01 ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสถานะการเชื่อมโยงผ่านตัวบ่งชี้ LED 3 ตัว (DDCS, UART, ข้อผิดพลาด) เช่น DDCS ไฟเบอร์ออปติกลิงค์ล้มเหลว, ข้อผิดพลาดของรถบัส 31 และความผิดพลาดของฮาร์ดแวร์, อำนวยความสะดวกในการแก้ไขปัญหาอย่างรวดเร็ว

ABB NCSA-01 คุณสมบัติตัวต้านทานเทอร์มินัลในตัวที่สามารถเปิดใช้งาน/ปิดใช้งานผ่านสวิตช์รองรับข้อกำหนดการติดตั้งบัสปลายและลดการสะท้อนสัญญาณ

ABB NCSA-01 รองรับการต่อสายดินที่เชื่อถือได้การแยกไฟฟ้าแบบออปติคัลและความต้านทานการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (สอดคล้องกับมาตรฐาน EMC EN 50081-2 และ EN 50082-2)

ผลิตภัณฑ์โดยใช้หลักการ

ABB NCSA-01 สามารถรับคำสั่งควบคุมที่ส่งโดยสถานีหลักผ่านบัส CS 31 ซึ่งถูกห่อหุ้มในชุดข้อมูลในรูปแบบของ "คำข้อมูล"

ABB NCSA-01 สามารถแปลงข้อมูลโปรโตคอล CS 31 เป็นรูปแบบโปรโตคอล DDCS และส่งไปยังไดรฟ์ความถี่ตัวแปรผ่านลิงก์ไฟเบอร์ออปติก สถานะการทำงานของไดรฟ์ความถี่ตัวแปรจะถูกส่งกลับไปยัง NCSA-01 ผ่านลิงก์ DDCS ซึ่งแปลงเป็นโปรโตคอล CS 31 และส่งไปยังสถานีหลัก

ABB NCSA-01 สามารถตรวจสอบสถานะของการเชื่อมโยงบัส CS 31 และ DDCS ผ่านวงจรในตัว หากตรวจพบความผิดพลาดของฮาร์ดแวร์มันจะทำให้เกิดข้อผิดพลาด LED Alarm

หากโมดูลตั้งอยู่ที่ส่วนท้ายของบัส CS 31 ให้เปิดใช้งานตัวต้านทานการยกเลิกเพื่อลดการสะท้อนสัญญาณและตรวจสอบให้แน่ใจว่ามีการสื่อสารที่มั่นคง

พารามิเตอร์ผลิตภัณฑ์

ต่อไปนี้คือรายละเอียดโมดูลอะแดปเตอร์ ABB NCSA-01
