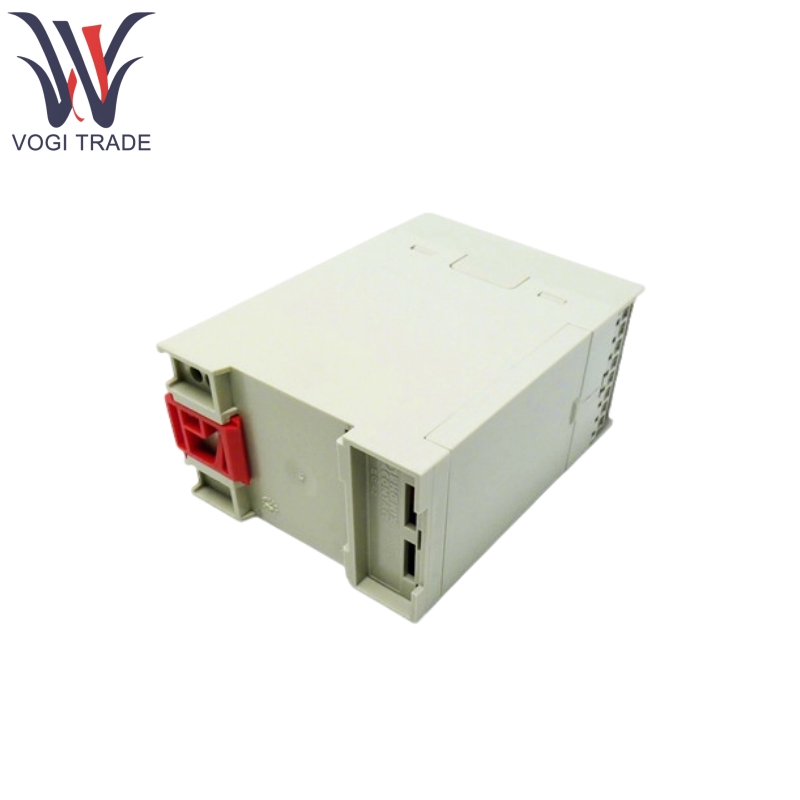

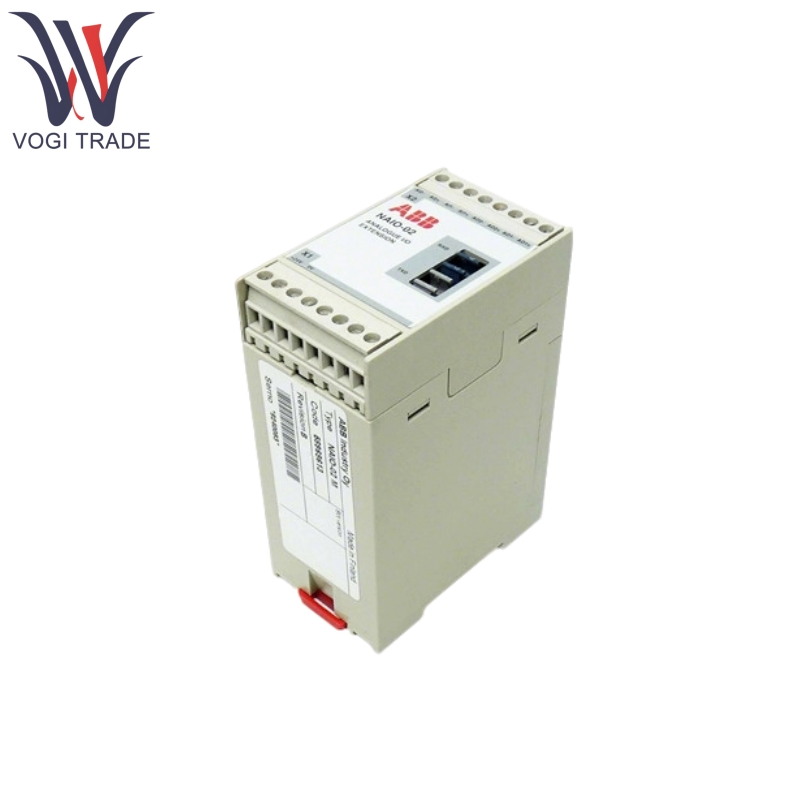

แบรนด์: ABBคำอธิบาย: โมดูลส่วนขยาย I/O แบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB NAIO-02 ส่วนใหญ่ใช้เพื่อขยายความสามารถในการป้อนข้อมูล/เอาต์พุตแบบอะนาล็อกของระบบ ฟังก์ชั่นหลักของมันคือการให้อินพุตแบบอะนาล็อกสองขั้วที่มีความแม่นยำสูงและเอาต์พุตอะนาล็อก unipolar มันสื่อสารกับสถานีหลักไดรฟ์ความถี่ตัวแปรผ่านลิงก์ไฟเบอร์ออปติก DDCS เพื่อเปิดใช้งานการได้มาซึ่งสัญญาณอะนาล็อกภายนอกและการควบคุมแบบอะนาล็อกของแอคทูเอเตอร์
| ผลิต |
ABB |
| หมายเลขรุ่น |
Naio-02 |
| หมายเลขสั่งซื้อ |
Naio-02a |
| แคตตาล็อก |
CS 600 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
12*8*6 ซม. |
| น้ำหนัก |
0.2kg |
คุณสมบัติของผลิตภัณฑ์
ABB NAIO-02 รองรับสัญญาณสองขั้วคงที่รวมถึง± 0 (4) ~ สัญญาณกระแสไฟฟ้า 20mA, ± 0 (2) ~ 10V สัญญาณแรงดันไฟฟ้าและสัญญาณแรงดันไฟฟ้า± 0 ~ 2V, เป็นไปตามข้อกำหนดสำหรับการรับสัญญาณแบบอะนาล็อกทั้งในทิศทางบวกและลบ
ABB NAIO-02 ให้สองช่องทาง 0 (4) ถึง 20 mA เอาต์พุตปัจจุบันสามารถขับแอคชูเอเตอร์ภายนอก (เช่นวาล์วหรือวาล์วควบคุมความเร็ว) โดยมีความต้านทานโหลด≤700Ω
อินพุต ABB NAIO-02 ใช้บิตข้อมูล 11 บิต + การแปลงบิต A/D 1 บิต (โหมดสองขั้ว) และเอาต์พุตคือการแปลง 12 บิต D/A โดยมีความแม่นยำ± 0.5% ของระดับเต็ม (ที่ 25 ° C)
ABB NAIO-02 สามารถเชื่อมต่อกับ NAMC Board ของไดรฟ์ความถี่ตัวแปร ACS 600 ผ่านลิงก์ไฟเบอร์ออปติกซึ่งรองรับอัตราการส่งสัญญาณ 1 Mbit/s มันทำหน้าที่เป็นสถานีทาสภายในเครือข่ายแหวน DDCS โดยมีข้อมูลสำรวจเป็นระยะโดยสถานีหลัก (NAMC)
อินพุต, เอาต์พุต, แหล่งจ่ายไฟและพื้นดินได้รับการออกแบบด้วยการแยก (แรงดันไฟฟ้าทดสอบ: 1.5 kV ac/1 นาที) นำเสนอความต้านทานที่แข็งแกร่งต่อการรบกวนแม่เหล็กไฟฟ้าและความเหมาะสมสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีระดับเสียงรบกวนสูง
สามารถกำหนดค่า ABB NAIO-02 ด้วยหมายเลขโหนดที่ไม่ซ้ำกัน (0–127) ผ่านสวิตช์ DIP 7 บิตเพื่อให้มั่นใจว่าการสื่อสารที่ปราศจากความขัดแย้งกับโมดูลอื่น ๆ ภายในเครือข่ายแหวน DDCS
แอปพลิเคชันผลิตภัณฑ์
ABB NAIO-02 สามารถนำไปใช้กับสายการผลิตอุตสาหกรรมปั๊มและระบบพัดลมอุปกรณ์เครนการควบคุมกระบวนการและสาขาอื่น ๆ
สายการผลิตอุตสาหกรรม:
ขยายอินเทอร์เฟซอะนาล็อกของไดรฟ์ความถี่ตัวแปร ACS 600 เพื่อรวบรวมพารามิเตอร์กระบวนการเช่นอุณหภูมิและความดันจากสายการผลิตและสัญญาณควบคุมเอาต์พุตเพื่อปรับความเร็วของสายพานลำเลียงหรือสถานะการทำงานของอุปกรณ์
ระบบปั๊มและพัดลม:
ตรวจสอบความดันไปป์ไลน์/การไหลผ่านอินพุตแบบอะนาล็อกและสัญญาณเอาต์พุตเพื่อควบคุมความเร็วของปั๊มหรือพัดลมเพื่อให้ได้กฎระเบียบแบบวงปิด
อุปกรณ์เครน:
ร่วมกับ ACS 600 Crane Drive รวบรวมสัญญาณอะนาล็อกจากเซ็นเซอร์โหลดสัญญาณควบคุมเอาต์พุตเพื่อปรับความเร็วการยกและให้แน่ใจว่าการทำงานที่ปลอดภัย
การควบคุมกระบวนการ:
ในการใช้งานทางเคมีและโลหะขยายการรวบรวมและควบคุมพารามิเตอร์อะนาล็อกเช่นระดับของเหลวและความเข้มข้นและร่วมมือกับไดรฟ์ความถี่ผันแปรเพื่อให้ได้กฎระเบียบกระบวนการที่แม่นยำ
พารามิเตอร์ผลิตภัณฑ์
ต่อไปนี้คือ ABB NAIO-02 แบบอะนาล็อก I/O รายละเอียดโมดูลส่วนขยาย
| หมวดหมู่ |
พารามิเตอร์โดยละเอียด |
| แหล่งจ่ายไฟ |
แรงดันไฟฟ้า: 24V DC ± 10% การบริโภคปัจจุบัน: 160ma (จำเป็นต้องใช้แหล่งจ่ายไฟ 24V ภายนอก) |
| อินพุตอะนาล็อก |
- ประเภทสัญญาณ: ± 0 (4) ~ 20ma (ปัจจุบัน), ± 0 (2) ~ 10V (แรงดันไฟฟ้า), ± 0 ~ 2V (แรงดันไฟฟ้า) - อินพุตอิมพีแดนซ์: 100Ω (ปัจจุบัน), 200kΩ (แรงดันไฟฟ้า) - ความแม่นยำ: ± 0.5% สเกล (ที่ 25 ℃) -ค่าสัมประสิทธิ์อุณหภูมิ: ± 100ppm/℃ - เวลาในการกรองฮาร์ดแวร์: ประมาณ 20ms |
| เอาต์พุตอะนาล็อก |
- ประเภทสัญญาณ: 0 (4) ~ 20ma (ปัจจุบัน) - ความต้านทานโหลดสูงสุด: 700Ω - ความแม่นยำ: ± 0.5% สเกล (ที่ 25 ℃) -ค่าสัมประสิทธิ์อุณหภูมิ: ± 100ppm/℃ - แยก: แยกได้จากแหล่งจ่ายไฟและโลก (1.5kV AC เป็นเวลา 1 นาที) |
| อินเทอร์เฟซการสื่อสาร |
- ประเภทลิงค์: DDCS Optical Fiber Link (แกนพลาสติกเส้นผ่านศูนย์กลาง 1 มม.) - อัตราการส่ง: 1mbit/s - ระยะทางสูงสุด: 10m (ระหว่างสองสถานี) - ทอพอโลยี: เครือข่ายแหวน (ทำหน้าที่เป็นสถานีทาสควบคุมโดยสถานีหลัก NAMC) |
| การปรับตัวด้านสิ่งแวดล้อม |
- คลาสการป้องกัน: IP20 (กันฝุ่นสำหรับการใช้งานในร่ม) - อุณหภูมิการทำงาน: 0 ~ 50 ℃ - อุณหภูมิการจัดเก็บ: -40 ~ 70 ℃ - ความชื้นสัมพัทธ์: 5% ~ 95% (ไม่มีการควบแน่น) |
| ลักษณะทางกล |
- การสั่นสะเทือน: สูงสุด 0.3 มม. (2 ~ 9Hz), 1m/s² (9 ~ 200Hz) -ช็อต: 100m/s² (11ms, IEC 68-2-29) |
