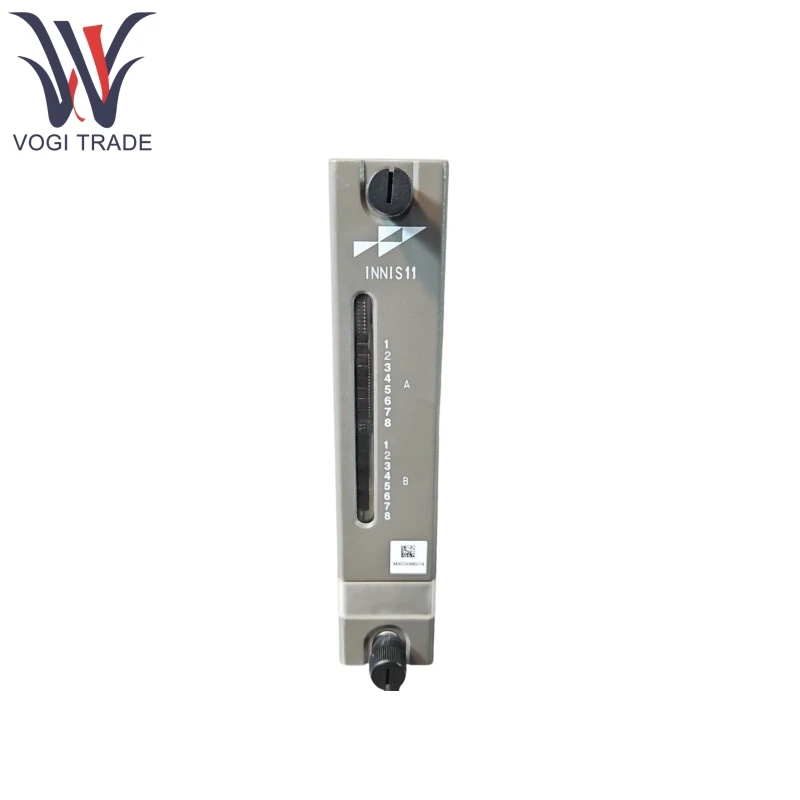

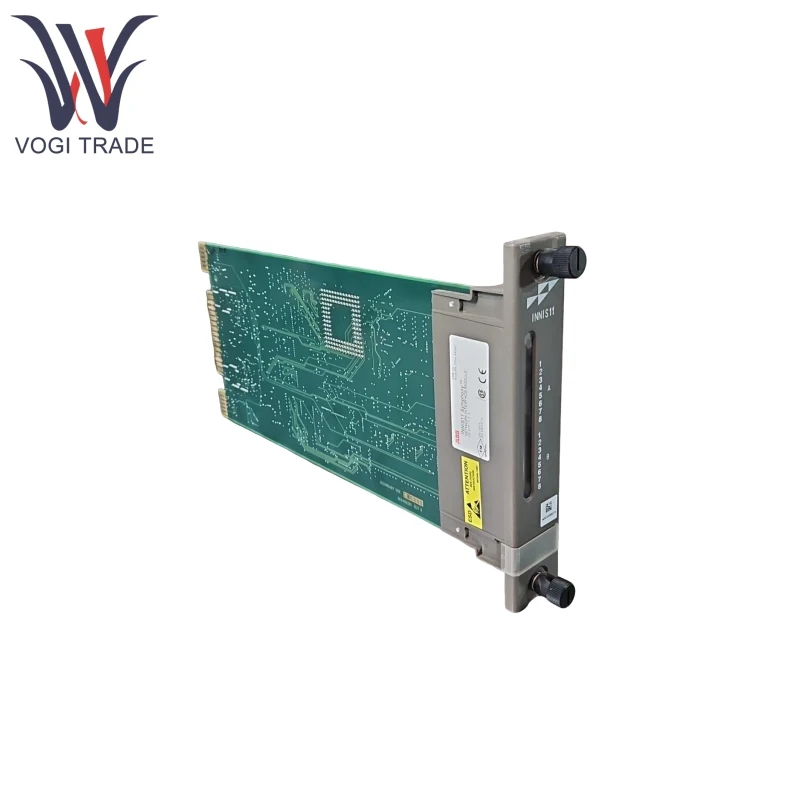

แบรนด์: ABBคำอธิบาย: โมดูล Slave อินเตอร์เฟสเครือข่ายเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB Innis11 ทำหน้าที่เป็นสะพานสื่อสารแบบสองทิศทางระหว่างหน่วยควบคุมกระบวนการและเครือข่าย Infi-Net ที่สำคัญคือมันเป็นตัวแปลงโปรโตคอลอัจฉริยะที่ช่วยให้การแปลงอย่างราบรื่นระหว่างโปรโตคอลการสื่อสารที่แตกต่างกันผ่านเลเยอร์ที่เป็นนามธรรมของฮาร์ดแวร์สนับสนุนสแต็คโปรโตคอลอุตสาหกรรมเช่นอีเธอร์เน็ต/IP, Modbus TCP/IP และ Profinet
| ผลิต |
ABB |
| หมายเลขรุ่น |
Innis11 |
| หมายเลขสั่งซื้อ |
Innis11 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
34*18*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
อัตราฐาน ABB Innis11 คือ 10 Mbps (เครือข่ายควบคุม)/2 Mbps (โมดูลบัส) และรองรับการสื่อสารด้วยแสงไฟเบอร์ 1 Gbps (ต้องใช้ตัวแปลงใยแก้วนำแสงภายนอก)
ข้อมูลปริมาณงาน ABB Innis11 คือ 3,000 คะแนน/การอัพเดตข้อมูลแบบเรียลไทม์ที่สองโดยมีความล่าช้าในการแปลงโปรโตคอล <5 ms (ค่าทั่วไป) และสถาปัตยกรรมหน่วยความจำ 208 KB RAM (การจัดเก็บข้อมูล) + 64 KB ROM (ที่เก็บเฟิร์มแวร์)
ABB Innis11 รองรับ 1,500 SOE (ลำดับเหตุการณ์) คะแนน, 256 ทริกเกอร์ที่ซับซ้อน (แต่ละตัวมี 16 ตัวถูกดำเนินการ) และมีกลไกการตรวจสอบคู่ของการตรวจสอบความซ้ำซ้อนของ CRC-16 cyclic + การตรวจสอบความเสมอภาค
ABB Innis11 สามารถตรวจสอบอุณหภูมิโมดูลแรงดันไฟฟ้าและสถานะการสื่อสารแบบเรียลไทม์และรองรับความล้มเหลวของโมดูลเดี่ยวโดยไม่ส่งผลกระทบต่อการทำงานของโหนดอื่น ๆ
ผลิตภัณฑ์โดยใช้หลักการ
ABB Innis11 สามารถสร้างหน่วยอินเทอร์เฟซการสื่อสารแบบสำลักคู่ด้วยโมดูลการประมวลผลเครือข่าย InnpM11 โดยใช้สถาปัตยกรรมสลาวด์หลัก:
InNPM11 มีหน้าที่รับผิดชอบในการแยกโปรโตคอลและการกำหนดตารางข้อมูล
Innis11 จัดการการส่งข้อมูลเลเยอร์ทางกายภาพและการแยกไฟฟ้า
เชื่อมต่อกับโมดูล I/O ท้องถิ่นผ่านทางรถบัสควบคุม (83.3 kbps)
ABB Innis11 สามารถห่อหุ้มคำสั่งควบคุม PCU ในรูปแบบเฟรม infi-Net และส่งไปยังสถานีหลักรับข้อมูลเครือข่ายและ decapsulate เป็นรูปแบบสัญญาณที่จดจำได้โดยโมดูล I/O ท้องถิ่น มันบรรลุ± 1ms การซิงโครไนซ์นาฬิกาทั่วทั้งเครือข่ายผ่านโมดูลการซิงโครไนซ์เวลา INTKM01
ABB Innis11 รองรับการทำแผนที่แบบสองทิศทางระหว่างโปรโตคอลที่เป็นกรรมสิทธิ์ของ DCS และโปรโตคอลอุตสาหกรรมทั่วไปมันให้อินเทอร์เฟซ API สำหรับผู้ใช้ในการกำหนดกฎการแปลงโปรโตคอลที่กำหนดเอง
แอปพลิเคชันผลิตภัณฑ์
ABB Innis11 รองรับการควบคุมแบบวงปิดของอุณหภูมิและความดันของเครื่องปฏิกรณ์และเข้ากันได้กับระบบ DCS ที่มีคะแนนมากกว่า 2,000 คะแนน
ช่วยให้สามารถควบคุมการประสานงานของหน่วยโรงไฟฟ้าความร้อนได้รับการตอบสนองระดับมิลลิวินาทีต่อคำสั่ง AGC
มันตรวจสอบพารามิเตอร์ด้านสิ่งแวดล้อมห้องสะอาดและสอดคล้องกับ FDA 21 CFR ส่วนที่ 11 ข้อกำหนดทางอิเล็กทรอนิกส์
รองรับการควบคุมการทำงานร่วมกันของหุ่นยนต์ช่วยให้การสื่อสารแบบเรียลไทม์ของ PROFINET IO และการกำหนดเวลาระบบโลจิสติกส์แบบทำความสะอาดเพื่อให้ได้ความแม่นยำในการวางตำแหน่ง± 10 มม.
มันช่วยให้การควบคุมการเคลื่อนไหวหลายแกนแบบซิงโครไนซ์ที่ซิงโครไนซ์รองรับส่วนขยายโปรโตคอล EtherCAT
รองรับการควบคุมการเข้าถึงพลังงานแบบกระจายซึ่งสอดคล้องกับมาตรฐาน IEC 61850 พร้อมการตรวจสอบระบบ UPS แบบรวมศูนย์เพื่อให้ได้ค่าการเพิ่มประสิทธิภาพแบบเรียลไทม์ของค่า PUE
