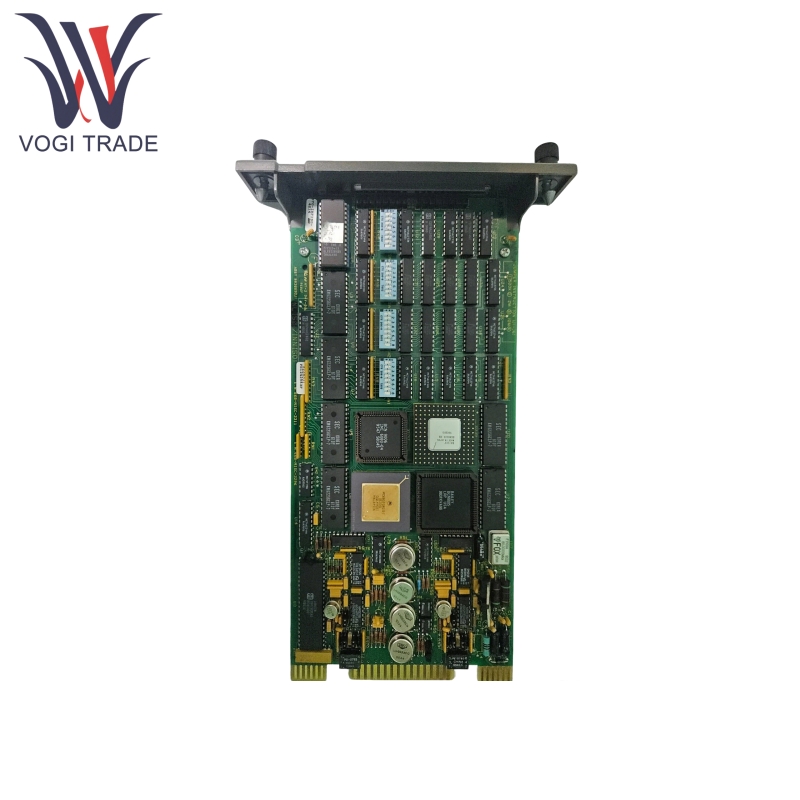

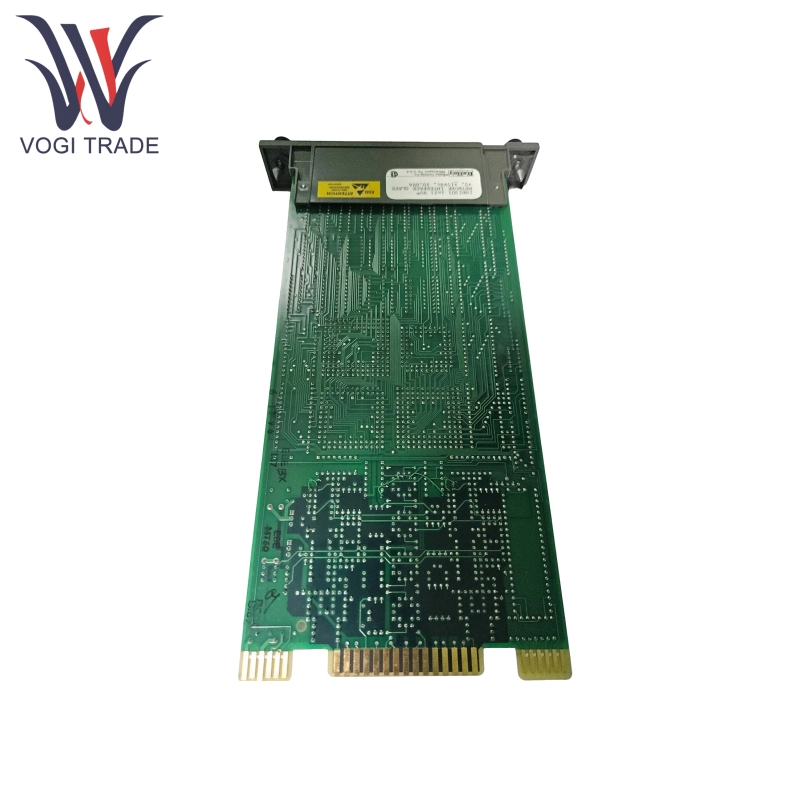

ยี่ห้อ: ABBคำอธิบาย: โมดูล Slave อินเทอร์เฟซเครือข่ายสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นABB INNIS01 ใช้เพื่อให้เกิดการเชื่อมต่อที่ราบรื่นระหว่างหน่วยควบคุมกระบวนการและระบบสื่อสาร INFI-NET เป็นหลัก เมื่อใช้ร่วมกับโมดูลประมวลผลเครือข่าย INNP11 โมดูลจะสร้างอินเทอร์เฟซหลัก ซึ่งช่วยให้ PCU สามารถเชื่อมต่อกับเครือข่ายวงแหวนข้อมูลความเร็วสูง INFI-NET และรองรับการโต้ตอบข้อมูลแบบเรียลไทม์กับโหนดอื่นๆ ในลูป
| ผลิต |
เอบีบี |
| หมายเลขรุ่น |
อินนิส01 |
| หมายเลขการสั่งซื้อ |
อินนิส01 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
32*18*4ซม |
| น้ำหนัก |
0.6 กก |
คุณสมบัติผลิตภัณฑ์
ABB INNIS01 รองรับการสื่อสารอนุกรมความเร็วสูงทิศทางเดียว INFI-NET ด้วยความเร็วที่เลือกได้ 10 Mbps หรือ 2 Mbps เพื่อตอบสนองข้อกำหนดการรับส่งข้อมูลแบบเรียลไทม์
ในกรณีที่โมดูลหลักล้มเหลว โมดูลสำรองจะเข้าควบคุมการสื่อสารโดยอัตโนมัติ เพื่อให้มั่นใจว่าการทำงานของระบบจะไม่หยุดชะงัก
ABB INNIS01 รวมการตรวจสอบความซ้ำซ้อนแบบวนรอบและกลไกการตรวจสอบเพื่อรับรองความสมบูรณ์ของข้อมูล
ABB INNIS01 รองรับการเปลี่ยนโมดูลออนไลน์โดยไม่ต้องหยุดทำงาน ซึ่งช่วยลดค่าบำรุงรักษาและเวลาหยุดทำงานของระบบได้อย่างมาก
ABB INNIS01 เข้ากันได้กับโปรโตคอลอุตสาหกรรม เช่น Modbus TCP/IP, IEC 61850 และ DNP 3 ทำให้สามารถทำงานร่วมกับอุปกรณ์ของบริษัทอื่นได้
ABB INNIS01 เข้ากันได้กับระบบควบคุม ABB เต็มรูปแบบ และรองรับการซิงโครไนซ์แบบเรียลไทม์ทั่วทั้งโรงงาน เมื่อใช้ร่วมกับโมดูลนาฬิกา INTKM01

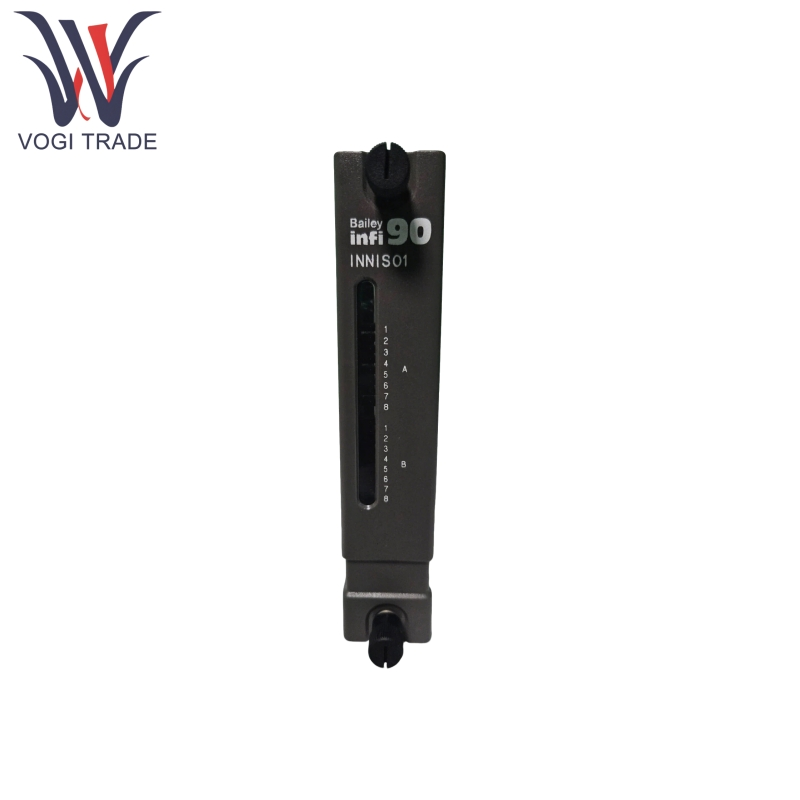

แผงด้านหน้ามีไฟแสดงสถานะ 16 ดวงที่แสดงสถานะการสื่อสาร รหัสข้อผิดพลาด และจำนวนเหตุการณ์แบบเรียลไทม์
ABB INNIS01 สื่อสารกับโมดูลควบคุมผ่านบัสขยาย I/O ซึ่งรองรับการกำหนดค่าระยะไกลและการวินิจฉัยข้อผิดพลาด
หลักการใช้ผลิตภัณฑ์
คำสั่งควบคุม PCU จะถูกส่งไปยัง INNIS01 ผ่านบัสขยาย I/O ซึ่งห่อหุ้มเป็นรูปแบบ INFI-NET โดยวงจรการสื่อสารไมโครโปรเซสเซอร์ และส่งไปยังเครือข่ายวงแหวนผ่านสายโคแอกเซียล
เมื่อรับข้อมูล ABB INNIS01 จะแยกวิเคราะห์สัญญาณเครือข่ายวงแหวน แปลงเป็นรูปแบบที่ PCU รู้จัก และป้อนสัญญาณกลับไปยังโมดูลควบคุมผ่านช่องสัญญาณควบคุม
ABB INNIS01 ทำงานร่วมกับโมดูลนาฬิกา INTKM01 เพื่อสร้างห่วงโซ่การซิงโครไนซ์เวลาผ่านยูนิตเทอร์มินัล NTST01 ซึ่งให้การประทับเวลาที่มีความแม่นยำสูงระดับ µs สำหรับอุปกรณ์โรงงานทั้งหมด เหมาะสำหรับสถานการณ์ เช่น การบันทึกลำดับเหตุการณ์
โมดูล INNIS01 สองโมดูลและโมดูล INNP11 สองโมดูลสร้างคู่ที่ซ้ำซ้อน โมดูลหลักจะส่ง “สัญญาณฮาร์ทบีท” เป็นระยะๆ ในขณะที่โมดูลสแตนด์บายจะตรวจสอบแบบเรียลไทม์ หากการเต้นของหัวใจถูกขัดจังหวะ โมดูลสแตนด์บายจะเข้าควบคุมภายใน 50 มิลลิวินาที
การประยุกต์ใช้ผลิตภัณฑ์
ABB INNIS01 เชื่อมต่อตัวควบคุมการกระตุ้นกับสถานีควบคุม ทำให้สามารถตรวจสอบแบบเรียลไทม์และวินิจฉัยข้อผิดพลาดของชุดเครื่องกำเนิดไฟฟ้าได้
ในกริดอัจฉริยะ ABB INNIS01 รองรับการควบคุมการเชื่อมต่อกริดและการเก็บข้อมูลสำหรับแหล่งพลังงานแบบกระจาย (ไฟฟ้าโซลาร์เซลล์ พลังงานลม)
ในอุตสาหกรรมกระบวนการ เช่น ปิโตรเคมีและเภสัชภัณฑ์ ABB INNIS01 ทำหน้าที่เป็นศูนย์กลางการสื่อสารสำหรับระบบ DCS ในการเชื่อมต่อเครื่องมือภาคสนาม PLC และคอมพิวเตอร์ระดับบน
ในสายการผลิตยานยนต์ ABB INNIS01 ประสานงานหุ่นยนต์ ระบบเซอร์โว และอุปกรณ์ตรวจสอบด้วยภาพเพื่อให้เกิดการผลิตที่ยืดหยุ่น
เมื่อใช้กับโมดูลอินพุตดิจิทัล IMSET01/IMSED01 ABB INNIS01 จะรวบรวมสัญญาณสวิตช์ที่มีความละเอียด 1 มิลลิวินาที และสร้างบันทึกเหตุการณ์ที่มีการประทับเวลาผ่านสายการซิงโครไนซ์เวลา ซึ่งใช้สำหรับการติดตามข้อบกพร่องและการตรวจสอบการปฏิบัติตามข้อกำหนด
