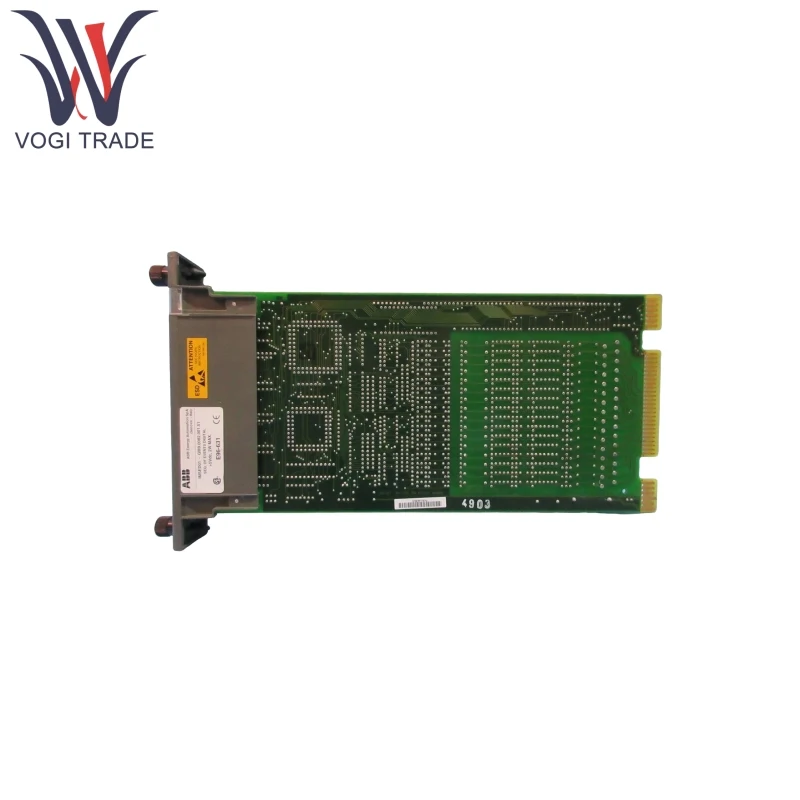

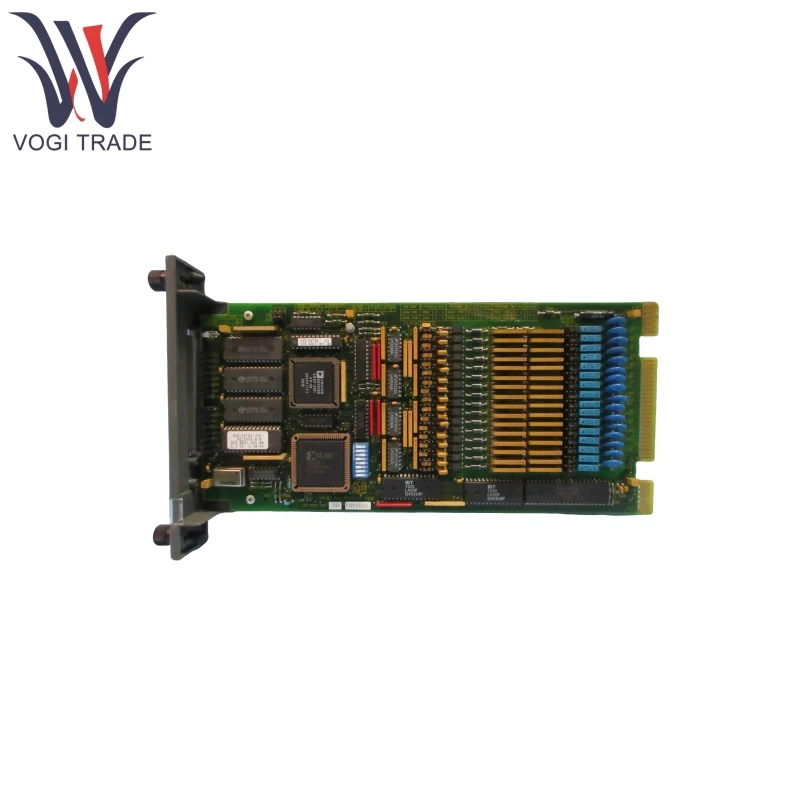

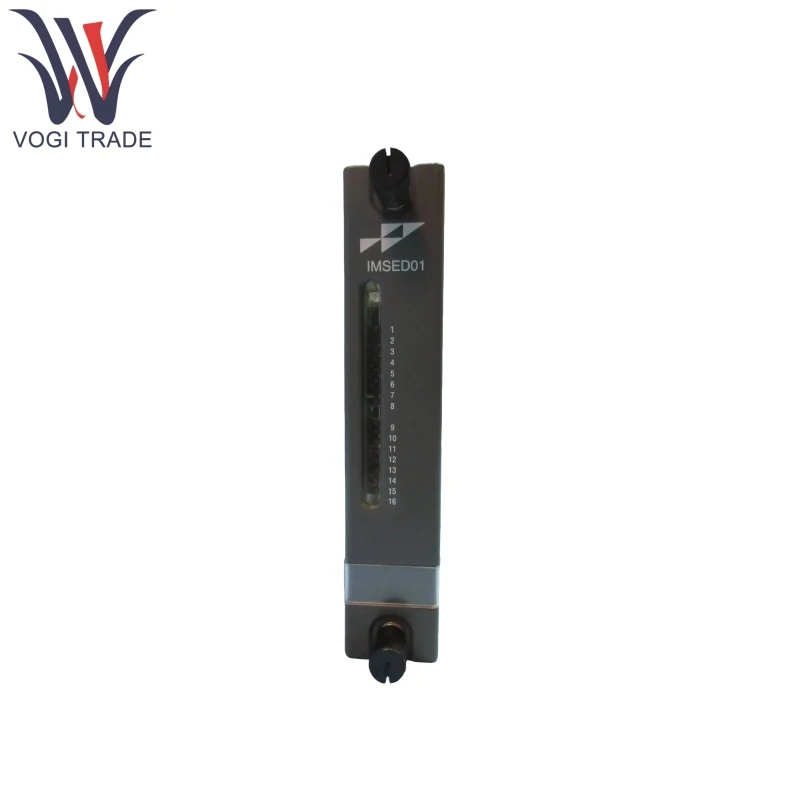

แบรนด์: ABBคำอธิบาย: ลำดับของเหตุการณ์โมดูลอินพุตดิจิตอลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB IMSED01 ส่วนใหญ่ใช้เพื่อรวบรวมการเปลี่ยนสถานะของสัญญาณดิจิตอลในกระบวนการอุตสาหกรรมและส่งต่อเหตุการณ์เหล่านี้ไปยังโมดูลหลักของระบบสำหรับการบันทึกและการประมวลผล นี่คือความสำเร็จผ่านจัมเปอร์สวิตช์และหน่วยเทอร์มินัลบนแผงวงจรรวมถึงโมดูลการกำหนดค่า shunt และช่อง I/O
ผลิต |
ABB |
หมายเลขรุ่น |
imsed01 |
หมายเลขสั่งซื้อ |
imsed01 |
แคตตาล็อก |
- |
ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
รหัส HS |
8473309000 |
มิติ |
34*18*6 ซม. |
น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
ABB IMSED01 สามารถจัดการอินพุตฟิลด์ดิจิตอลได้สูงสุด 16 รายการโดยมุ่งเน้นไปที่การจับเหตุการณ์การเปลี่ยนแปลงสถานะสัญญาณ แต่ละช่องสัญญาณอินพุตใช้การแยกด้วยแสงเพื่อปรับปรุงความต้านทานสัญญาณรบกวน
ABB IMSED01 รองรับแรงดันไฟฟ้าอินพุตหลายตัวและสามารถตั้งโปรแกรมเป็นรายบุคคลเป็น 24VDC (± 10%), 48VDC (± 10%), 125VDC (± 10%) หรือ 120VAC (± 10%สำหรับตรรกะการควบคุมระบบเท่านั้น)
ABB IMSED01 สื่อสารกับคอนโทรลเลอร์ Harmony ผ่านบัสขยาย I/O และคอนโทรลเลอร์จะกำหนดค่าและเข้าถึงโดยใช้รหัสฟังก์ชั่น 242 (อินเตอร์เฟสเหตุการณ์ดิจิตอล SOE)
ABB IMSED01 สามารถอยู่ร่วมกับโมดูล IMSET01 ในเซ็กเมนต์การขยายตัว I/O เดียวกันซึ่งรองรับโมดูล IMSED01 ได้สูงสุด 63 โมดูลร่วมกับโมดูล IMSET01 1 โมดูล
เหตุการณ์การเปลี่ยนสถานะดิจิตอลที่รวบรวมจะถูกรวบรวมที่ระดับหน่วยควบคุมความสามัคคีและส่งต่อไปยังโมดูลหลัก Insem01 สำหรับการจัดการส่วนกลาง
ผลิตภัณฑ์โดยใช้หลักการ
ABB IMSED01 ตรวจสอบสัญญาณอินพุตดิจิตอลที่เชื่อมต่ออย่างต่อเนื่องจับเหตุการณ์การเปลี่ยนแปลงของรัฐ“ ON-ON-OF-OF-OF-OFF” หรือ“ OFF-ON”
เหตุการณ์ที่รวบรวมจะถูกรวมเข้ากับข้อมูลจากโมดูล ABB IMSED01 ที่ระดับ HCU จากนั้นส่งต่อไปยังโมดูล Main Insem01 ผ่านบัสขยาย I/O
Insem01 Main Module Sorts เหตุการณ์จัดเก็บไว้ในฐานข้อมูลภายในและแจ้งให้อินเทอร์เฟซเครื่องจักรของมนุษย์และส่งข้อมูลสำหรับการสร้างรายงานเมื่อพบเงื่อนไขทริกเกอร์
ABB IMSED01 ขึ้นอยู่กับโมดูลหลักของการซิงโครไนซ์ INTKM01 ในระบบ (ผ่านลิงก์ RS-485) เพื่อให้ได้การซิงโครไนซ์เวลาทั่วทั้งระบบเพื่อให้มั่นใจถึงความแม่นยำของการประทับเวลาเหตุการณ์
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับลำดับโมดูลอินพุตดิจิตอลของ ABB IMSED01
หมวดหมู่ |
พารามิเตอร์เฉพาะ |
ความต้องการพลังงาน |
+5VDC (± 5%), กระแสทั่วไป 350MA |
ไมโครโปรเซสเซอร์ |
16 บิต, ความถี่ในการทำงาน 10MHz |
หน่วยความจำ |
64kb ram ห้อง 64kb |
อินพุตดิจิตอล |
ช่วงแรงดันไฟฟ้า: 24VDC/48VDC/125VDC (± 10%), 120VAC (± 10%) กระแสทั่วไป: 5ma ที่ 24VDC, 4ma ที่ 48VDC/125VDC, 5mA ที่ 120VAC |
แรงดันไฟฟ้าแบบเปิด/ปิดปิด |
เทิร์นออน (ขั้นต่ำ): 21.6VDC สำหรับ 24VDC, 43.2VDC สำหรับ 48VDC, 112.5VDC สำหรับ 125VDC, 108VAC สำหรับ 120VAC เปิดออก (สูงสุด): 10VDC สำหรับ 24VDC, 20VDC สำหรับ 48VDC, 50VDC สำหรับ 125VDC, 50VAC สำหรับ 120VAC |
อินพุตลักษณะปัจจุบัน |
กระแสสูงสุดที่เทิร์นออนขั้นต่ำ: 4ma ที่ 21.6VDC, 4.4mA ที่ 43.2VDC, 3.2mA ที่ 112.5VDC, 4ma ที่ 108VAC กระแสปิดการเปิดช่องสูงสุด: 1.5mA (สำหรับแรงดันไฟฟ้าทั้งหมด) |
เวลาตอบสนอง |
ค่าทั่วไป: DC FAST (1.1ms), DC ช้า (18ms), AC (5ms หลังจากครึ่งวงจรบวกแรก) |
ประสิทธิภาพการแยก |
Channel to System: 1000VDC/V RMS Channel to Channel: 350VDC/V RMS |
การป้องกันไฟกระชาก |
สอดคล้องกับ IEEE-472-1974 SURGE Wantstand การทดสอบความสามารถ |
พารามิเตอร์ด้านสิ่งแวดล้อม |
อุณหภูมิการทำงาน: 0 ° C-70 ° C (32 ° F-158 ° F) ความชื้นสัมพัทธ์: 5% -95% (≤55° C, ไม่ใช่การระงับ), 5% -45% (70 ° C, ไม่ใช่การควบแน่น) ระดับมลพิษ: ฉัน ระดับความสูง: 0 ~ 3km (1.86 ไมล์) |
