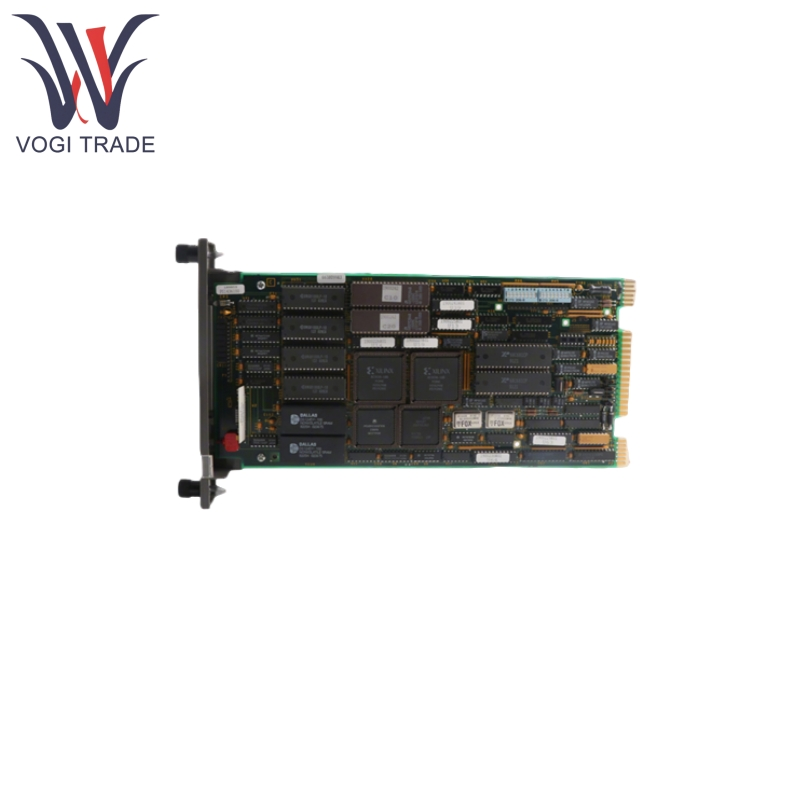

แบรนด์: ABBคำอธิบาย: โมดูลโปรเซสเซอร์มัลติฟังก์ชั่นเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB IMMFP02 รองรับการควบคุมแบบอะนาล็อกแบบหลายวง, การควบคุมแบบต่อเนื่อง, การควบคุมแบบแบทช์และกลยุทธ์การควบคุมขั้นสูงและยังมีการเก็บข้อมูลและความสามารถในการประมวลผลข้อมูลทำให้การสื่อสารแบบจุดต่อจุดระหว่างโมดูล
| ผลิต |
ABB |
| หมายเลขรุ่น |
IMMFP02 |
| หมายเลขสั่งซื้อ |
IMMFP02 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
36*30*18 ซม. |
| น้ำหนัก |
0.8kg |
คุณสมบัติของผลิตภัณฑ์
ABB IMMFP02 มีไมโครโปรเซสเซอร์ขนาด 32 บิต (บัส 16 บิตภายนอก) ที่ทำงานที่ 16 MHz ซึ่งรองรับการประมวลผลข้อมูลความเร็วสูง
การกำหนดค่าหน่วยความจำ ABB IMMFP02 ประกอบด้วย 512 KB ROM (สำหรับการจัดเก็บระบบปฏิบัติการและไลบรารีฟังก์ชั่น), RAM 512 KB (สำหรับการจัดเก็บชั่วคราวและการสำรองข้อมูลการกำหนดค่าโดยมี 347,712 ไบต์) และ 256 KB NVRAM
ABB IMMFP02 รองรับการเชื่อมโยงการสื่อสารซ้ำซ้อนความเร็วสูงความเร็วสูง (1 MBAUD) และรถบัสโมดูล (83.3 KBAUD) ช่วยให้การสื่อสารแบบเพียร์ทูเพียร์ระหว่างโมดูล
ABB IMMFP02 มีช่องสัญญาณอนุกรมอเนกประสงค์ 2 ช่องรองรับ RS-232-C หรือ 1 RS-485 + 1 RS-232-C โดยมีอัตราสูงสุด 19.2 KBAUD
ABB IMMFP02 มีลิงค์การสื่อสารที่ซ้ำซ้อน (1 MBaud) รองรับการสำรองข้อมูลร้อนและการสลับอย่างราบรื่นระหว่างโมดูลหลักและสแตนด์บาย
ABB IMMFP02 สามารถเรียกใช้อัลกอริทึมการควบคุมดำเนินการตรวจสอบตัวเองแบบเรียลไทม์และป้อนโหมดข้อผิดพลาดโดยอัตโนมัติเมื่อตรวจพบข้อผิดพลาด อัลกอริทึมการควบคุมสามารถแก้ไขหรือเพิ่มได้ แต่ตรรกะการควบคุมจะไม่ถูกดำเนินการในระหว่างกระบวนการนี้
ABB IMMFP02 สามารถเข้าสู่โหมดข้อผิดพลาดได้เมื่อตรวจพบข้อผิดพลาดของฮาร์ดแวร์หรือการกำหนดค่าแสดงรหัสข้อผิดพลาดผ่าน LED มันมีตัวจับเวลาความผิดพลาดของเครื่องในตัวหากความผิดพลาดของโปรเซสเซอร์หรือซอฟต์แวร์ไม่ได้รีเซ็ตในเวลาโมดูลจะกระตุ้นการรีเซ็ตและการเตือนภัย
ABB IMMFP02 รองรับการกำหนดค่าซ้ำซ้อนหลัก/สแตนด์บายด้วยโมดูลสำรองข้อมูลอย่างต่อเนื่องในการตรวจสอบสถานะของโมดูลหลักอย่างต่อเนื่องและควบคุมการควบคุมอย่างต่อเนื่องในกรณีที่โมดูลหลักล้มเหลว
ABB IMMFP02 รองรับ C, Basic, Batch, ไดอะแกรมบันได, รหัสฟังก์ชันและฟังก์ชั่นที่ผู้ใช้กำหนดทำให้การออกแบบกลยุทธ์การควบคุมที่ยืดหยุ่น
ผลิตภัณฑ์โดยใช้หลักการ
ABB IMMFP02 ดำเนินการอัลกอริทึมการควบคุมผ่านไมโครโปรเซสเซอร์และแลกเปลี่ยนข้อมูลด้วยโมดูล I/O ผ่านบัสขยาย I/O (บัสขนาน 8 บิตรองรับโมดูล I/O สูงสุด 64) บัสควบคุมหรือโมดูลใช้สำหรับการสื่อสารกับโมดูลอัจฉริยะอื่น ๆ และวงจร DMA เร่งการส่งข้อมูลความเร็วสูง
เมื่อโมดูลหลักกำลังดำเนินการตรรกะการควบคุมโมดูลสำรองข้อมูลจะได้รับข้อมูลเอาต์พุตอย่างต่อเนื่องจากโมดูลหลักในเวลาจริงผ่านลิงก์ซ้ำซ้อนและยังคงอยู่ในสถานะสแตนด์บายร้อน หากโมดูลหลักล้มเหลวโมดูลการสำรองข้อมูลจะเข้าควบคุมการควบคุมทันทีเพื่อให้แน่ใจว่าการดำเนินการกระบวนการต่อเนื่อง
ในโหมดการดำเนินการโมดูลดำเนินการตรวจสอบตัวเองอย่างต่อเนื่อง หากตรวจพบข้อผิดพลาดจะแสดงรหัสข้อผิดพลาดผ่าน LED และเข้าสู่โหมดข้อผิดพลาด
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับโมดูลโปรเซสเซอร์มัลติฟังก์ชัน ABB IMMFP02
| หมวดหมู่ |
พารามิเตอร์โดยละเอียด |
| ไมโครโปรเซสเซอร์ |
รถบัสภายนอก 32 บิต (16 บิต) ทำงานที่ 16 MHz |
| หน่วยความจำ |
ROM: 512 KB RAM: 512 KB (ให้เลือก 347,712 ไบต์) NVRAM: 256 KB (มีให้เลือก 194,752 ไบต์) |
| ข้อกำหนดด้านพลังงาน |
+5 vdc @ 2 a การใช้พลังงานทั่วไป 10 W |
| พอร์ตอนุกรม |
2 พอร์ต RS-232-C หรือ 1 RS-485 และ 1 พอร์ต RS-232-C ทั้งหมดมีอัตราสูงสุด 19.2 Kbaud |
| ลิงค์ซ้ำซ้อน |
1 MBAUD SERIAL LINK รองรับ HOT Standby |
| การปรับตัวด้านสิ่งแวดล้อม |
อุณหภูมิ: 0 ° C ถึง 70 ° C (32 ° F ถึง 158 ° F) ความชื้น: 5% ถึง 95% (ไม่ใช่การระงับสูงถึง 55 ° C) |
| โปรโตคอลการสื่อสาร |
Controlway (1 mbaud), โมดูลบัส (83.3 Kbaud), RS-485/RS-232-C |
