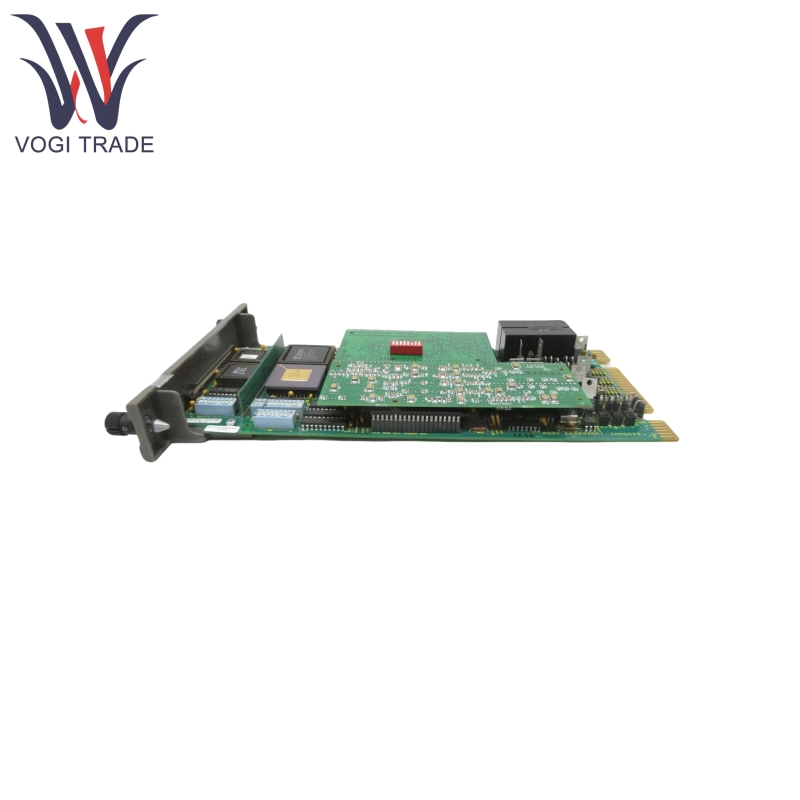

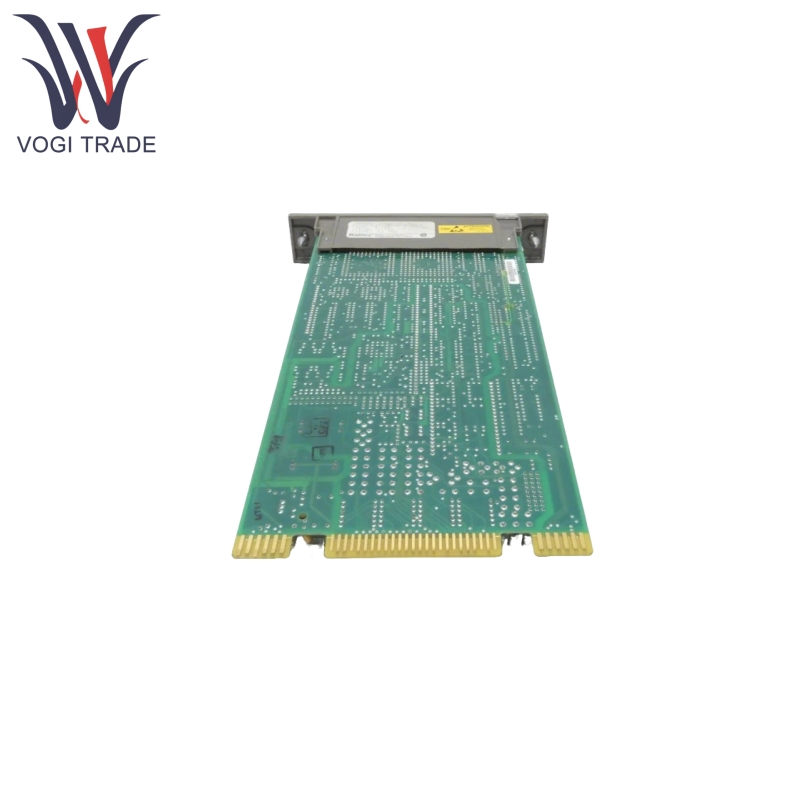

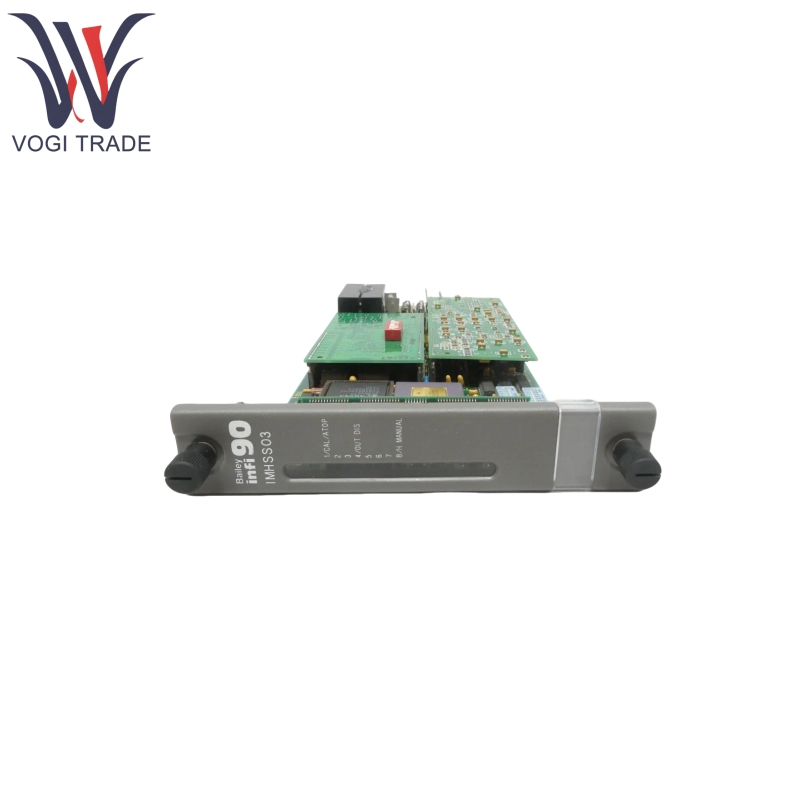

ABB IMHSS03

คุณสมบัติของผลิตภัณฑ์

ABB IMHSS03 ได้รับข้อเสนอแนะตำแหน่งจากแอคชูเอเตอร์ไฮดรอลิกผ่านหม้อแปลงความแตกต่างของตัวแปรเชิงเส้น (LVDT) เปรียบเทียบกับคำสั่งตำแหน่งที่ส่งโดย MFP และขับเคลื่อนวาล์วเซอร์โวหรือตัวแปลง I/H เพื่อให้ได้การควบคุมแบบปิด

ABB IMHSS03 มีการติดตั้งตัวแปลงแบบอะนาล็อกเป็นดิจิตอลและดิจิตอลถึงอะนาล็อกความละเอียดสูงเพิ่มความแม่นยำในการประมวลผลสัญญาณเพิ่มประสิทธิภาพการปรับสภาพสัญญาณ LVDT และปรับปรุงความแม่นยำในการตรวจจับตำแหน่ง

ABB IMHSS03 สามารถปรับอัตราขยาย demodulator โดยอัตโนมัติทำให้กระบวนการทดสอบการว่าจ้างง่ายขึ้นและปรับปรุงความเร็วในการตอบสนองของลูปควบคุม

ABB IMHSS03 รองรับอินเตอร์เฟส LVDT ซ้ำซ้อน (เข้ากันได้กับ AC หรือ DC LVDTS) และเอาต์พุต Servo Valve ซ้ำซ้อน (พร้อมตัวเลือกของวาล์วคู่ทำงานพร้อมกันหรือโหมดหลัก/สแตนด์บาย) เพิ่มความน่าเชื่อถือของระบบ

ABB IMHSS03 ให้อินเทอร์เฟซ I/H Converter ซึ่งรองรับเอาต์พุต 4-20MA หรือ 20-160MA พร้อมอินพุตดิจิตอลและความสามารถในการส่งออกดิจิตอล

ABB IMHSS03 แสดงสถานะการทำงาน (ปกติ, การสอบเทียบ, ความผิด ฯลฯ ) ผ่านตัวบ่งชี้ LED พาเนลรองรับการทดสอบการวินิจฉัยเพื่อตรวจจับความผิดพลาดของฮาร์ดแวร์และสามารถรายงานข้อมูลข้อผิดพลาดผ่านรหัสฟังก์ชั่น

ผลิตภัณฑ์โดยใช้หลักการ

ABB IMHSS03 พร้อมกับโมดูลโปรเซสเซอร์มัลติฟังก์ชั่นและโมดูลตัวนับความถี่สร้างระบบวงปิดสำหรับการควบคุมความเร็วกังหัน หลักการทำงานมีดังนี้:

การส่งคำสั่ง: โมดูล MFP ส่งคำสั่งตำแหน่งไปยังโมดูล IMHSS03 ผ่านบัสขยาย I/O ตามค่าเป้าหมายความเร็วกังหันที่ตั้งไว้

เอาท์พุทไดรฟ์: หลังจากได้รับคำสั่ง IMHSS03 แปลงคำสั่งดิจิตอลเป็นสัญญาณอะนาล็อกผ่านตัวแปลง D/A ขับเคลื่อนวาล์วเซอร์โวหรือตัวแปลง I/H และควบคุมแอคชูเอเตอร์ไฮดรอลิกเพื่อปรับการเปิดวาล์วคันเร่ง

การตรวจจับความคิดเห็น: LVDT วัดตำแหน่งของแอคทูเอเตอร์ไฮดรอลิกสร้างแรงดันไฟฟ้าที่แตกต่างตามสัดส่วนกับตำแหน่ง IMHSS03 แปลงสิ่งนี้เป็นสัญญาณดิจิตอลผ่านตัวแปลงและตัวแปลง A/D และป้อนกลับไปที่ MFP

การควบคุมความเร็ว: โมดูล FCS นับพัลส์จากเซ็นเซอร์แม่เหล็กบนเพลากังหันเพื่อวัดความเร็วของกังหันและส่งข้อมูลไปยัง MFP MFP ปรับคำสั่งตำแหน่งที่ส่งไปยัง IMHSS03 ตามค่าเบี่ยงเบนระหว่างข้อเสนอแนะความเร็วและค่าเป้าหมายซึ่งเป็นระบบควบคุมวงปิด

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับโมดูลเซอร์โวไฮดรอลิก ABB IMHSS03

อินพุต LVDT (รอง):

4 อินพุตแบบอะนาล็อก, 2 ชุดของ LVDT Secondary (2 secondaries ต่อชุด), 24VPP, ± 7V แรงดันไฟฟ้าโหมดทั่วไป, ความต้านทานอินพุต10KΩ

เอาต์พุต LVDT (การกระตุ้นหลัก):

2 เอาต์พุตอะนาล็อก, ความถี่ 400Hz-15kHz, แรงดันไฟฟ้า 2.1-18VPP (สอดคล้องกับอิมพีแดนซ์ขั้นต่ำ15-120Ω)

เอาต์พุตวาล์วเซอร์โว:

4 เอาต์พุตแบบอะนาล็อก (2 กลุ่มซ้ำซ้อน), กระแส± 8- ± 64mA (สอดคล้องกับความต้านทานต่อขดลวดสูงสุด750-93Ω)

I/H ตัวแปลงเอาต์พุต:

1 เอาต์พุตอะนาล็อก, 4-20 mA (ความต้านทานสูงสุด 300 Ω) หรือ 20-160 Ma (ความต้านทานสูงสุด 15 Ω)

อินพุตดิจิตอล:

3 อินพุตที่แยกได้ด้วยแสง (250 VDC), แรงดันไฟฟ้านำไฟฟ้า≥18 VDC, ไปข้างหน้าปัจจุบัน 2.8 Ma (เล็กน้อย)

เอาต์พุตดิจิตอล:

1 เอาต์พุต Open-Open-Collector ที่แยกได้ (250 VDC), แรงดันไฟฟ้ากระแสไฟฟ้า 2.4 VDC (กระแส 250 Ma), แรงดันไฟฟ้าคัตออฟ 24 VDC (กระแสรั่วไหล 10 μA)
