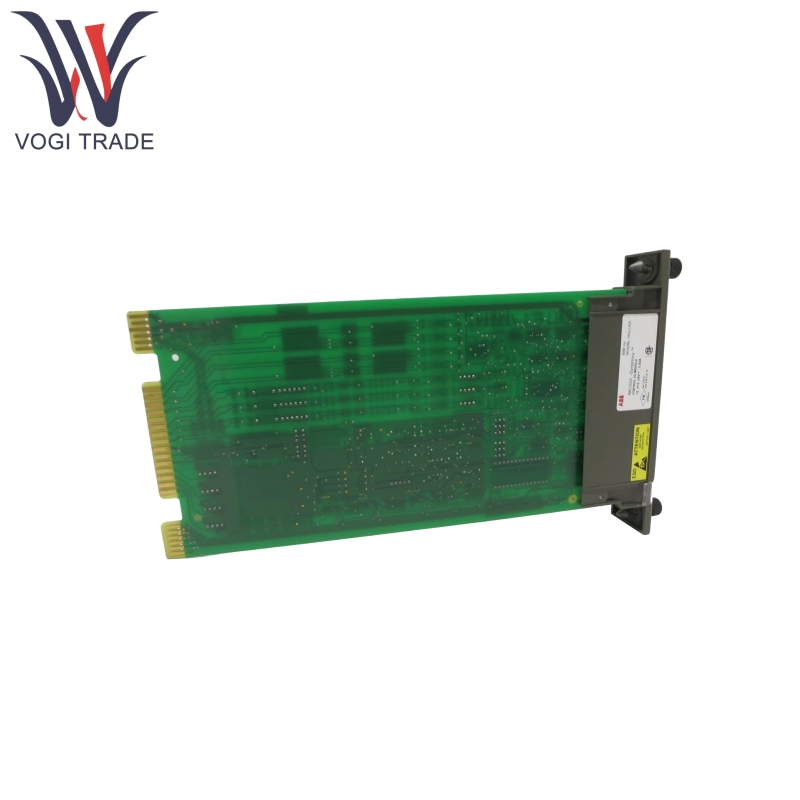

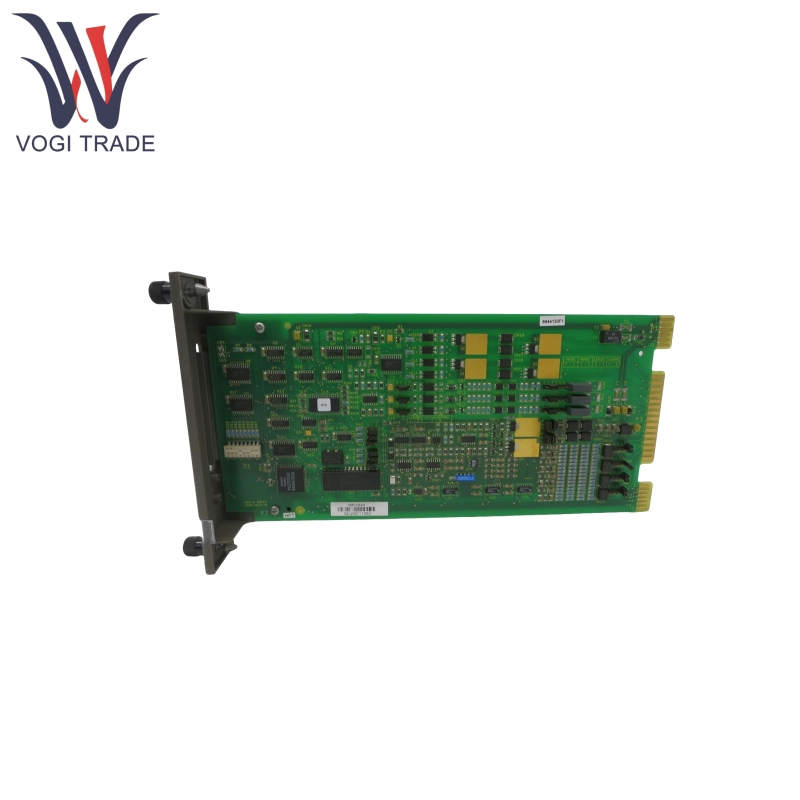

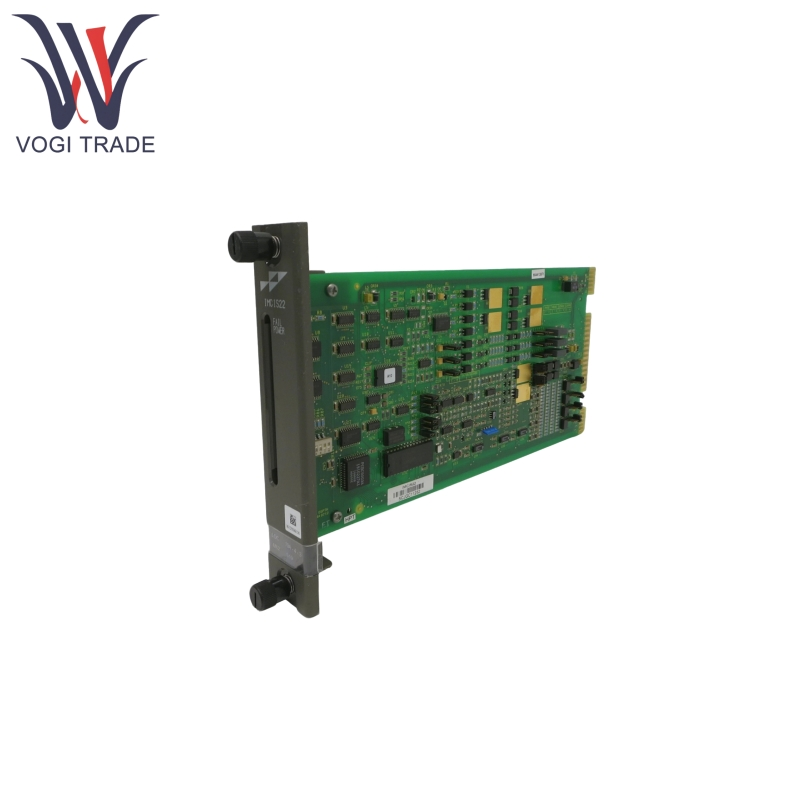

แบรนด์: ABBคำอธิบาย: โมดูลการควบคุม I/Oเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB IMCIS22 ส่วนใหญ่ใช้สำหรับการทำงานร่วมกันระหว่างสัญญาณภาคสนามและระบบในกระบวนการอุตสาหกรรม ฟังก์ชั่นหลักของมันคือการเชื่อมต่อสัญญาณอะนาล็อก 4 สัญญาณและสัญญาณดิจิตอล 3 สัญญาณเข้ากับระบบสำหรับการประมวลผลและการตรวจสอบและเพื่อส่งสัญญาณดิจิตอล 4 สัญญาณและสัญญาณอะนาล็อก 2 สัญญาณสำหรับการควบคุมกระบวนการ
| ผลิต |
ABB |
| หมายเลขรุ่น |
IMCIS22 |
| หมายเลขสั่งซื้อ |
IMCIS22 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
32*18*6 ซม. |
| น้ำหนัก |
0.8kg |
คุณสมบัติของผลิตภัณฑ์
ABB IMCIS22 รองรับสัญญาณ 4 ช่องทางกำหนดได้เป็น 1-5VDC หรือ 4-20MA พร้อมฟังก์ชั่นการสอบเทียบ มันแก้ไขเอฟเฟกต์ดริฟท์และอุณหภูมิโดยอัตโนมัติโดยการอ่านแรงดันอ้างอิงผ่านคอนโทรลเลอร์
ABB IMCIS22 รองรับสัญญาณ 2 ช่องทางกำหนดค่าเป็น 4-20MA หรือ 1-5VDC โดยมีการตั้งค่าเอาต์พุตเริ่มต้น มันส่งออก 0%/100% หรือรักษาค่าปัจจุบันเมื่อเริ่มต้นหรือความล้มเหลวของบัส
ABB IMCIS22 รองรับสัญญาณ 3 ช่องสัญญาณเข้ากันได้กับ 120VAC, 24VDC, 48VDC และ 125VDC ซึ่งมีการแยกด้วยแสงและเวลาตอบสนอง 17MS คงที่
ABB IMCIS22 รองรับสัญญาณ 4 ช่องสัญญาณ, ประเภทตัวเก็บโอเพ่นที่มีการแยกด้วยแสง, ความสามารถในการขับขี่ 24VDC (250mA) หรือ 48VDC (125mA)
ABB IMCIS22 สื่อสารกับคอนโทรลเลอร์ผ่านบัสขยาย I/O และรองรับการตั้งค่าที่อยู่ (0-63, กำหนดค่าผ่านสวิตช์ S1 DIP)
ABB IMCIS22 มีตัวจับเวลาข้อผิดพลาดบัสหากไม่มีสัญญาณนาฬิกาคอนโทรลเลอร์ภายใน 10ms เอาต์พุตดิจิตอลจะถูกปิดใช้งานและเอาต์พุตแบบอะนาล็อกจะเปลี่ยนเป็นค่าเริ่มต้น
ABB IMCIS22 มีตัวบ่งชี้ LED ด้านหน้าสองตัว (สีเขียว/แดง) สีเขียวคงที่หมายถึงการทำงานปกติและการสื่อสารกับคอนโทรลเลอร์ Red Steady หมายถึงการหมดเวลาผิดปกติของรถบัส OFF บ่งชี้ว่าไม่มีพลังงานหรือไม่เปิดใช้งาน
ผลิตภัณฑ์โดยใช้หลักการ
ABB IMCIS22 ทำหน้าที่เป็นส่วนต่อประสานระหว่างฟิลด์กระบวนการและระบบซิมโฟนีโดยมีหลักการหลักรวมถึง:
การแปลงสัญญาณ: สัญญาณอินพุตแบบอะนาล็อกจะถูกแปลงเป็นค่าดิจิตอล 12 บิตผ่านตัวแปลง A/D และเอาต์พุตค่าดิจิตอล 10 บิตโดยคอนโทรลเลอร์จะถูกแปลงเป็นสัญญาณอะนาล็อกผ่านตัวแปลง D/A
การป้องกันการแยก: Digital I/O ใช้ optocouplers เพื่อแยกสัญญาณฟิลด์ออกจากวงจรระบบป้องกันการรบกวนและการแพร่กระจายความผิดพลาด
กลไกการสื่อสาร: การสื่อสารกับคอนโทรลเลอร์สามารถทำได้ผ่านบัสขยาย I/O คอนโทรลเลอร์กำหนดค่าที่อยู่โมดูลโดยใช้รหัสฟังก์ชั่น (FC 79) ซึ่งจะต้องตรงกับการตั้งค่าสวิตช์ S1 เพื่อเปิดใช้งานการดำเนินการอ่าน/เขียนข้อมูล
การจัดการข้อผิดพลาด: ตัวจับเวลาความผิดปกติของรถบัสตรวจสอบการสื่อสารการสื่อสาร หากการหมดเวลาเกิดขึ้นการดำเนินการป้องกันที่กำหนดไว้ล่วงหน้าจะถูกเรียกใช้ (เอาต์พุตดิจิตอลปิดใช้งานเอาต์พุตอะนาล็อกที่ตั้งค่าเป็นค่าเริ่มต้น) และไฟไฟแสดงสถานะ LED ให้ข้อเสนอแนะสถานะตามเวลาจริง
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับโมดูล I/O ควบคุม ABB IMCIS22
| หมวดหมู่ |
พารามิเตอร์โดยละเอียด |
| ข้อกำหนดด้านพลังงาน |
-แรงดันไฟฟ้าในการทำงาน: 5VDC (± 5%), +15VDC (-2.5%/ +5%), -15VDC (-5%/ +2.5%), +24VDC (± 10%จากหน่วยการเลิกจ้าง) - การบริโภคปัจจุบัน: +5V (ทั่วไป 100mA, สูงสุด 180mA), +15V (ทั่วไป 27mA, สูงสุด 35mA), -15V (ทั่วไป 23mA, สูงสุด 30mA), +24V (ทั่วไป 46mA, สูงสุด 65mA) |
| อินพุตดิจิตอล |
- ช่วงแรงดันไฟฟ้า: 120VAC, 24VDC, 48VDC, 125VDC (± 10%) - แรงดันไฟฟ้าเทิร์นออน (ขั้นต่ำ): 81VAC (สำหรับ 120VAC), 19.5VDC (สำหรับ 24VDC) ฯลฯ - แรงดันไฟฟ้าปิด (สูงสุด): 45VAC (สำหรับ 120VAC), 13VDC (สำหรับ 24/48VDC) ฯลฯ - เวลาตอบสนอง: 17ms (แก้ไข) |
| เอาต์พุตดิจิตอล |
- แรงดันเอาต์พุต: 24VDC หรือ 48VDC (± 10%) - แรงดันเอาต์พุตปิด: สูงสุด 1.5VDC - Off Output Current: สูงสุด10μA - On Output ปัจจุบัน: สูงสุด 250mA ที่ 24VDC; สูงสุด 125mA ที่ 48VDC |
| อินพุตอะนาล็อก |
-ประเภทสัญญาณ: 1-5VDC (ส่วนต่าง/ปลายเดี่ยว) หรือ 4-20MA (แปลงผ่านหน่วยการเลิกจ้าง) - เวลาตอบสนอง: 2.4 วินาที (สำหรับการเปลี่ยนแปลงขั้นตอน 100% เป็น 95% ของค่าสุดท้าย) - การปฏิเสธโหมดทั่วไป: 53dB จาก DC ถึง 60Hz - ความละเอียด A/D: 12 บิต |
| เอาต์พุตอะนาล็อก |
-ประเภทสัญญาณ: 4-20MA หรือ 1-5VDC - ความแม่นยำ: ± 0.15% ของช่วงเต็มสเกล (โหมดแรงดันไฟฟ้า), ± 0.25% ของช่วงเต็มสเกล (โหมดปัจจุบัน) - โหลด: สูงสุด600Ω/600MH (โหมดปัจจุบัน),> 1KΩ (โหมดแรงดันไฟฟ้า) - ความละเอียด d/a: 10 บิต |
| พารามิเตอร์ด้านสิ่งแวดล้อม |
- อุณหภูมิการทำงาน: 0-70 ° C (ภายในตู้) -ความชื้นสัมพัทธ์: 5% -95% (ต่ำกว่า 55 ° C, ไม่ใช่การระงับ), 5% -45% (ที่ 70 ° C, ไม่ใช่การระงับ) - ความดันบรรยากาศ: ระดับน้ำทะเลถึง 3 กม. -คุณภาพอากาศ: สอดคล้องกับ ISA S71.04 Class LA/LB/LC-1 (ไม่ใช่การกัดกร่อน) |
| แยกและ EMC |
- ความต้านทานฉนวน: 100mΩ (ที่ 100/500VDC) - แรงดันไฟฟ้าแรง: ± 2.55kVP (Digital I/O), ± 1kVP (อะนาล็อก I/O) - ความเข้ากันได้ของแม่เหล็กไฟฟ้า: สอดคล้องกับมาตรฐาน IEC 61000-4 ซีรีส์ (ภูมิคุ้มกันไฟกระชาก, การเปลี่ยนแปลงอย่างรวดเร็ว ฯลฯ ) |
