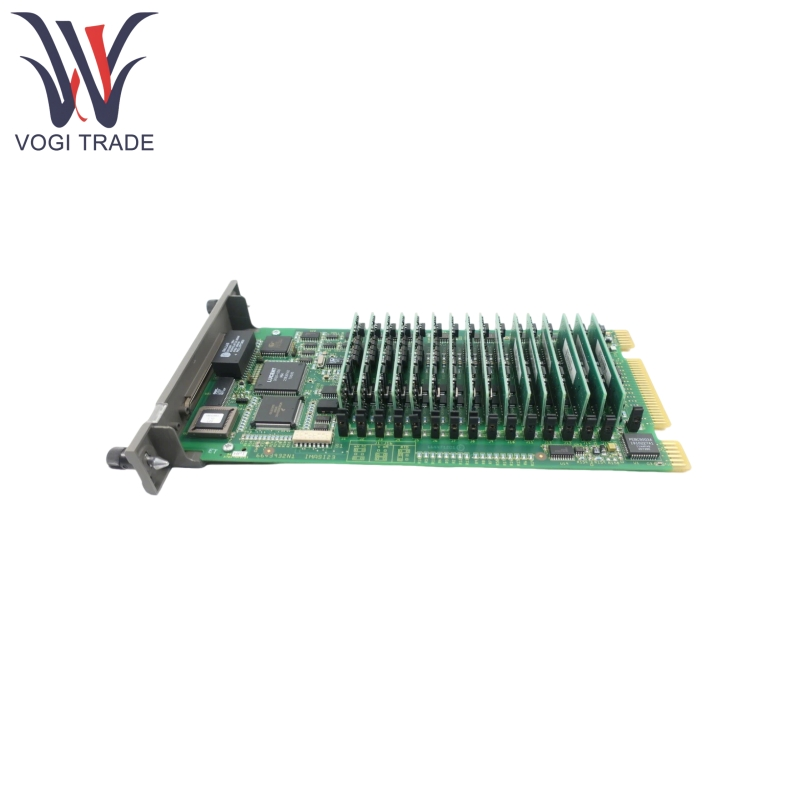

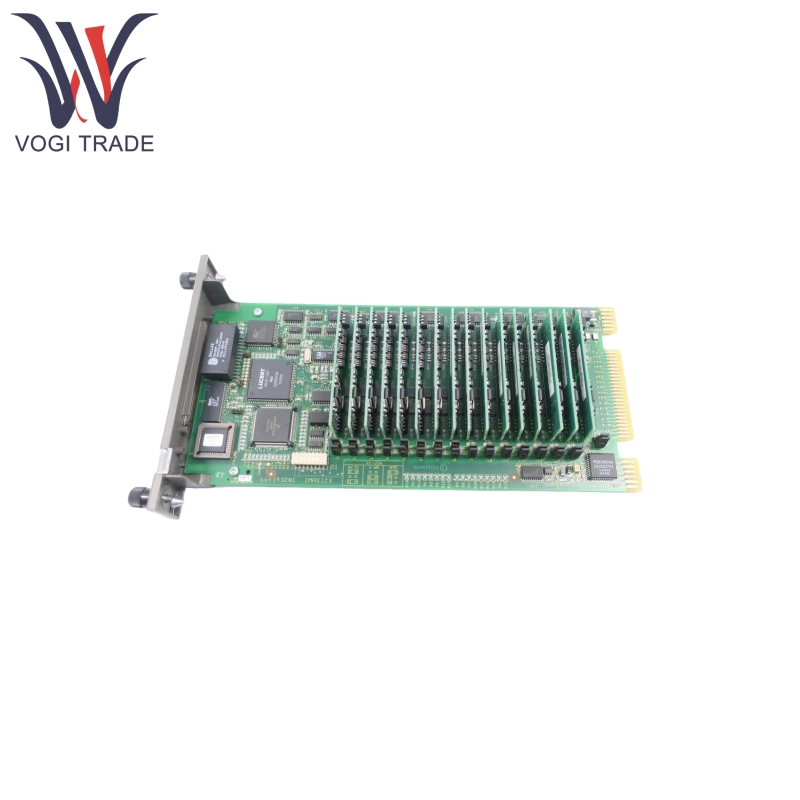

ABB IMASI23

คุณสมบัติของผลิตภัณฑ์

ABB IMASI23 มีความเข้ากันได้หลายสัญญาณรองรับเทอร์โมคัปเปิล 12 ประเภทรวมถึง J, K, T, E, R และ S เช่นเดียวกับสัญญาณ Millivolt ตั้งแต่ -100 mV ถึง 100 mV และเซ็นเซอร์ RTD เช่น PT100 และ CU50

ABB IMASI23 มีความละเอียด 24 บิตเพื่อให้แน่ใจว่ามีความแม่นยำในการแปลงสัญญาณการแยกช่องสัญญาณ (250V DC/VRMS) และฟังก์ชั่นการตรวจจับวงจรเปิดเพื่อเพิ่มความต้านทานการรบกวน

ABB IMASI23 ได้รวมกลไกการสอบเทียบอัตโนมัติเพื่อชดเชยการชราภาพส่วนประกอบและอุณหภูมิดริฟท์ซึ่งไม่จำเป็นต้องมีการแทรกแซงของผู้ใช้

ABB IMASI23 รองรับการชดเชยอุณหภูมิความเย็นอัตโนมัติสำหรับอินพุตเทอร์โมคัปเปิลช่วยเพิ่มความแม่นยำในการวัดอุณหภูมิ โมดูลสามารถเปลี่ยนได้ในขณะที่ระบบกำลังทำงานลดเวลาหยุดทำงาน

ผลิตภัณฑ์โดยใช้หลักการ

ABB IMASI23 ใช้ตัวเชื่อมต่อขอบสามตัวสำหรับอินพุตสัญญาณและแหล่งจ่ายไฟ:

P1: เชื่อมต่อกับแหล่งจ่ายไฟ 5V DC

P2: สื่อสารกับคอนโทรลเลอร์ผ่านบัสขยาย I/O

P3: ได้รับสัญญาณฟิลด์จากหน่วยเทอร์มินัลรองรับการเชื่อมต่อโดยตรงของ RTDs สามสายและเทอร์โมคัปเปิล

แต่ละช่องสามารถกำหนดค่าได้อย่างอิสระสำหรับประเภทอินพุตและช่วง สัญญาณจะถูกแปลงผ่านตัวแปลง A/D 24 บิตและประมวลผลผ่านอัลกอริธึมเชิงเส้น (เช่นการแก้ไขแบบไม่เชิงเส้น RTD) ไปยังค่าหน่วยวิศวกรรมเอาท์พุทซึ่งจะถูกส่งไปยังคอนโทรลเลอร์สำหรับการดำเนินการเชิงตรรกะและการตัดสินใจควบคุม

Pพารามิเตอร์ roduct

รายละเอียดต่อไปนี้สำหรับโมดูลอินพุตอะนาล็อก ABB IMASI23

แรงดันไฟฟ้า: 5V DC (โดยทั่วไปคือ 500mA, สูงสุด 750mA)

ช่วงอินพุต:

Thermocouple: รองรับหลายประเภท (เช่นประเภท K: -200 ° C ถึง 1372 ° C)

MILLIVOLT: -100MV ถึง 100MV

RTD: PT100 (0 ° C ถึง 600 ° C), CU50 (-50 ° C ถึง 150 ° C)

เวลาแปลง: 180ms (สำหรับทั้ง 16 ช่อง)

ความแม่นยำ: ± 0.05% (ค่าทั่วไปขึ้นอยู่กับประเภทอินพุต)

ความเข้ากันได้ของแม่เหล็กไฟฟ้า: สอดคล้องกับมาตรฐานเช่น EN 61000-4-2 (ESD ± 8kV Air Discharge)

สภาพแวดล้อมการทำงาน: อุณหภูมิ 0 ° C ถึง 70 ° C, ความชื้น 5% -95% (ไม่ใช่การระงับ), ระดับความสูง≤3000เมตร
