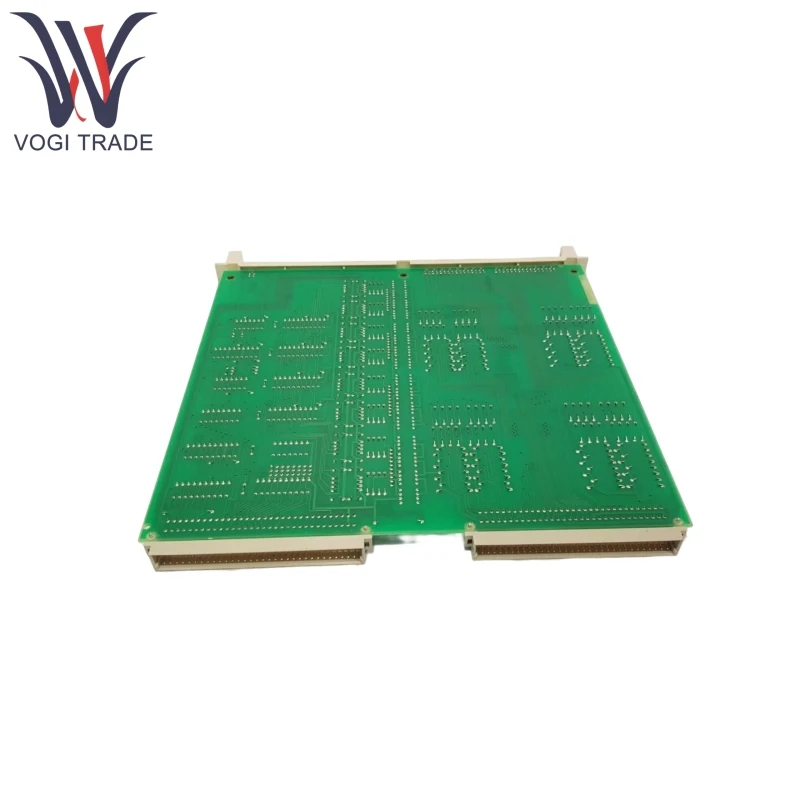

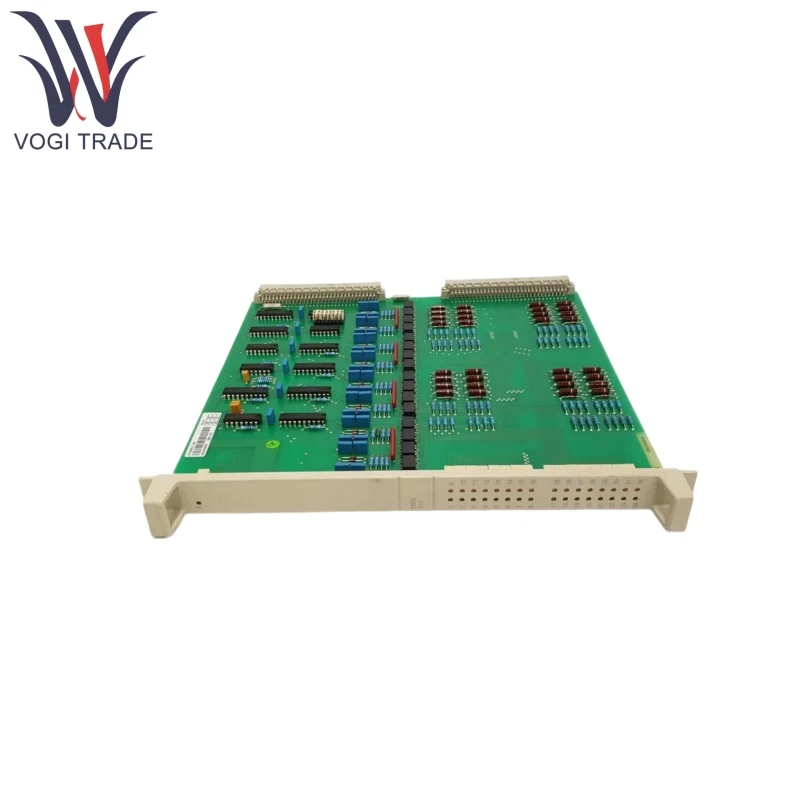

แบรนด์: ABBคำอธิบาย: โมดูลอินพุตดิจิตอลจุดเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB DSDI115 57160001-NV ใช้เพื่อรวบรวมสัญญาณการสลับจากอุปกรณ์ภายนอกและแปลงเป็นสัญญาณดิจิตอลสำหรับการประมวลผลโดยระบบควบคุม รองรับอินพุตขนานหลายช่องทางที่มีความแม่นยำสูงความน่าเชื่อถือสูงและความสามารถในการต่อต้านการแทรกแซงและเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
| ผลิต |
ABB |
| หมายเลขรุ่น |
DSDI115 |
| หมายเลขสั่งซื้อ |
57160001-NV |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8538900000 |
| มิติ |
26*26*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
ABB DSDI115 57160001-NV รองรับช่องสัญญาณอินพุตดิจิตอลอิสระ 32 ช่องเพื่อตรวจสอบสถานะของอุปกรณ์หลายตัวพร้อมกัน
ABB DSDI115 57160001-NV รองรับหน้าสัมผัสแห้ง (หน้าสัมผัสแบบพาสซีฟ) และหน้าสัมผัสเปียก (สัญญาณที่ใช้งานอยู่) เช่นสวิตช์เชิงกล, หน้าสัมผัสรีเลย์, เซ็นเซอร์โฟโตอิเล็กทริกและอื่น ๆ
ABB DSDI115 57160001-NV ใช้การแยก opto-electronic ระหว่างช่องสัญญาณอินพุตและระบบด้วยแรงดันไฟฟ้าแยกทั่วไปของ DC 1500V เพื่อป้องกันการรบกวนภายนอกและความเสียหายจากไฟกระชาก
ABB DSDI115 57160001-NV ติดตั้งตัวบ่งชี้สถานะ (LED) เพื่อแสดงสถานะช่องทางเรียลไทม์ความล้มเหลวของพลังงานหรือความผิดปกติของการสื่อสาร
ABB DSDI115 57160001-NV ตั้งค่าพารามิเตอร์เช่นประเภทอินพุต (ปกติเปิด/ปิด) เวลาการกรอง (เพื่อกำจัดการกระวนกระวายใจสัญญาณ) ผ่านซอฟต์แวร์หรือสวิตช์ DIP
ABB DSDI115 57160001-NV รองรับโปรโตคอลการสื่อสารทางอุตสาหกรรมที่หลากหลาย (Profibus DP, Modbus ฯลฯ ) และสามารถรวมเข้ากับระบบควบคุมระดับสูงได้อย่างราบรื่น
ผลิตภัณฑ์โดยใช้หลักการ
ABB DSDI115 57160001-NV แยกสัญญาณอินพุตภายนอกจากวงจรภายในผ่าน photocoupler เมื่อหน้าสัมผัสภายนอกถูกปิดหรือการเปลี่ยนแปลงระดับสัญญาณโฟโตไดโอดจะดำเนินการและทริกเกอร์วงจรภายในเพื่อแปลงเป็นสัญญาณดิจิตอล (0 หรือ 1) กระบวนการเฉพาะมีดังนี้:
การรับสัญญาณ: สถานะของอุปกรณ์ภายนอก (เช่นปุ่ม) คืออินพุตผ่านหน้าสัมผัสแห้ง/เปียก
การแยกด้วยแสง: photocoupler แปลงสัญญาณภายนอกเป็นสัญญาณออปติคัลเพื่อหลีกเลี่ยงการรบกวนทางไฟฟ้า
การปรับสภาพสัญญาณ: ตัวกรองวงจรภายในขยายและระดับการแปลงสัญญาณ
เอาท์พุทดิจิตอล: สัญญาณที่ประมวลผลจะถูกส่งไปยังคอนโทรลเลอร์ผ่านบัสแบ็คเพลนสำหรับการดำเนินการตรรกะ
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับ ABB DSDI115 57160001-NV โมดูลอินพุตดิจิตอลจุด
แรงดันไฟฟ้าอินพุต: 24V DC (ทั่วไป) รองรับแหล่งจ่ายไฟที่ซ้ำซ้อน 9-36V DC
เวลาตอบสนอง: ≤10ms (โดยทั่วไป) ตรงตามข้อกำหนดของการได้รับสัญญาณความเร็วสูง
ลักษณะการแยก: การแยก optoelectronic ด้วยแรงดันไฟฟ้าแยกของ DC 1500V ซึ่งมีความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่ง
ประเภทอินพุต: หน้าสัมผัสแห้ง (แบบพาสซีฟ) หรือหน้าสัมผัสเปียก (ใช้งานเช่นสัญญาณ 24V DC)
ช่องสัญญาณกระแส: กระแสอินพุตสูงสุดต่อช่องทางโดยทั่วไปคือ 5-10mA (โปรดดูรายละเอียดคู่มือ)
การให้คะแนนการป้องกัน: IP30 (กันฝุ่นป้องกันการหยดในแนวตั้ง) เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมในร่ม
